Пилотный трубопроводы (J.S) — HITACHI KH500-3

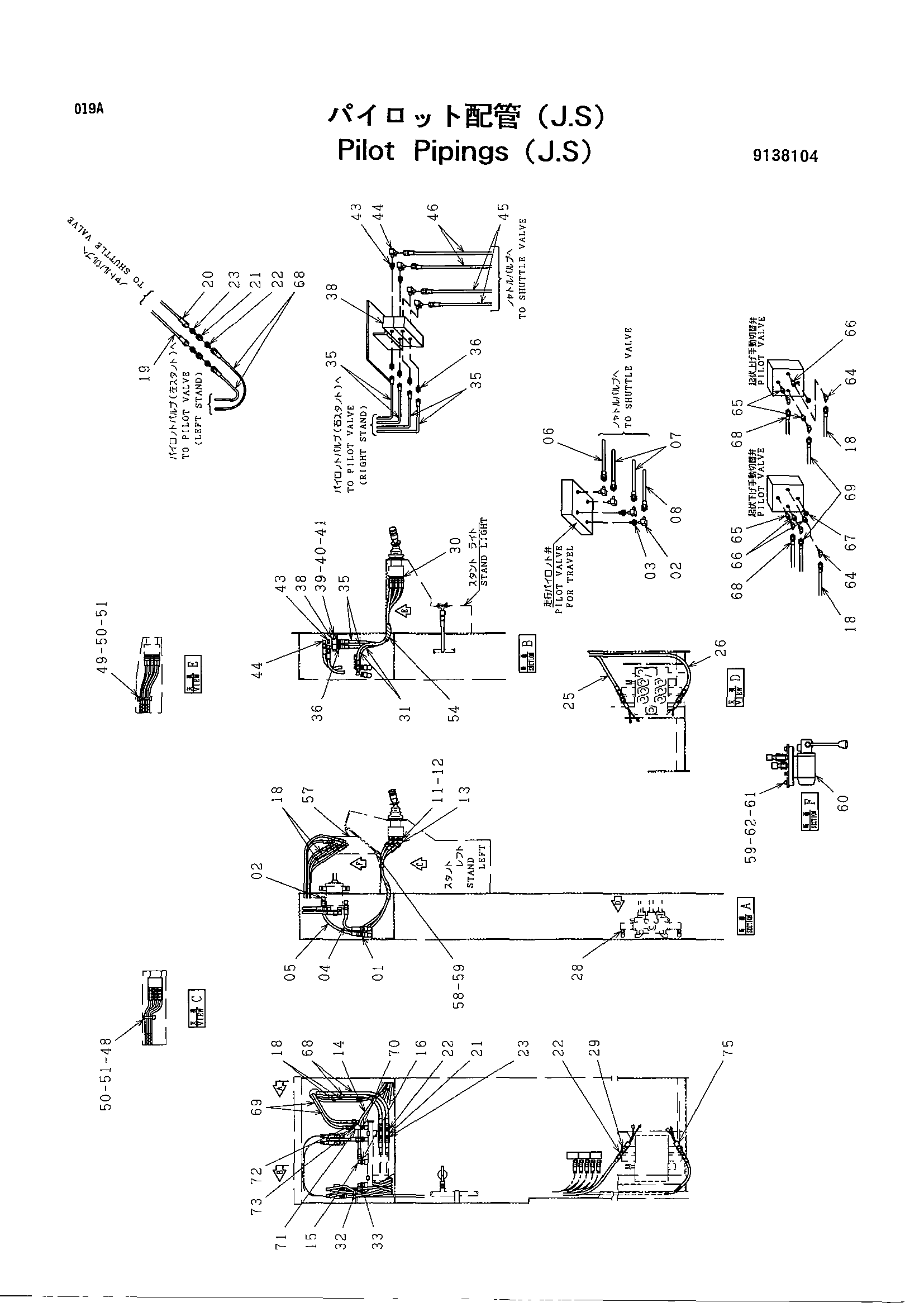

Заводская схема «Пилотный трубопроводы (J.S)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1302 | Адаптер | 1 |
| 02 | 94-1402 | Угловой штуцер | 6 |
| 03 | 4156947 | Адаптер | 2 |
| 04 | 4160602 | Шланг | 1 |
| 05 | 4124807 | Нейлоновый шланг | 1 |
| 06 | 4129767 | Нейлоновый шланг | 1 |
| 07 | 4123230 | Нейлоновый шланг | 2 |
| 08 | 4156468 | Нейлоновый шланг | 1 |
| 11 | 4171584 | Адаптер | 6 |
| 12 | 957366 | Уплотнительное кольцо | 6 |
| 13 | 94-1501 | Угловой штуцер | 6 |
| 14 | 4098903 | Нейлоновый шланг | 2 |
| 15 | 94-1401 | Угловой штуцер | 2 |
| 16 | 94-1601 | Переходник | 2 |
| 18 | 4509870 | Нейлоновый шланг | 2 |
| 19 | 4131422 | Нейлоновый шланг | 1 |
| 20 | 4136361 | Нейлоновый шланг | 1 |
| 21 | 94-0685 | Переходник S | 2 |
| 22 | 94-1301 | Адаптер | 4 |
| 23 | 94-1302 | Адаптер | 2 |
| 25 | 4124778 | Нейлоновый шланг | 1 |
| 26 | 4154600 | Нейлоновый шланг | 1 |
| 28 | 94-1701 | Адаптер | 2 |
| 29 | 94-0660 | Тройник | 2 |
| 30 | 4042030 | Адаптер | 6 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4509858 | Нейлоновый шланг | 2 |
| 32 | 94-1401 | Угловой штуцер | 2 |
| 33 | 94-1601 | Переходник | 2 |
| 35 | 4509857 | Нейлоновый шланг | 4 |
| 36 | 94-1301 | Адаптер | 4 |
| 38 | 4171585 | Блок | 2 |
| 39 | J901000 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | J950010 | Гайка | 2 |
| 43 | 4156947 | Адаптер | 2 |
| 44 | 94-1402 | Угловой штуцер | 4 |
| 45 | 4124810 | Нейлоновый шланг | 2 |
| 46 | 4156467 | Нейлоновый шланг | 2 |
| 48 | 8053344 | Опора | 1 |
| 49 | 8039308 | Опора | 1 |
| 50 | J900610 | Болт | 4 |
| 51 | A590906 | Пружинная шайба | 4 |
| 54 | 4149557 | Защитный кожух | 12 |
| 55 | 4055312 | Ленточный зажим | 10 |
| 57 | 8054990 | Кронштейн | 1 |
| 58 | J900616 | Болт | 4 |
| 59 | A590906 | Пружинная шайба | 8 |
| 60 | 4304202 | Электромагнитный клапан | 2 |
| 61 | M340622 | Болт с внутренним шестигранником | 4 |
| 62 | M500605 | Гайка | 4 |
| 64 | 94-1401 | Угловой штуцер | 6 |
| 65 | 4085073 | Адаптер | 3 |
| 66 | 4133999 | Соединение | 3 |
| 67 | 94-2022 | Пробка | 2 |
| 68 | 4141034 | Нейлоновый шланг | 2 |
| 69 | 4098903 | Нейлоновый шланг | 2 |
| 70 | 94-1901 | Адаптер | 1 |
| 71 | 94-0660 | Тройник | 1 |
| 72 | 94-1401 | Угловой штуцер | 1 |
| 73 | 94-1301 | Адаптер | 1 |
| 75 | 4265653 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
