Пилотный клапан — HITACHI KH500-3

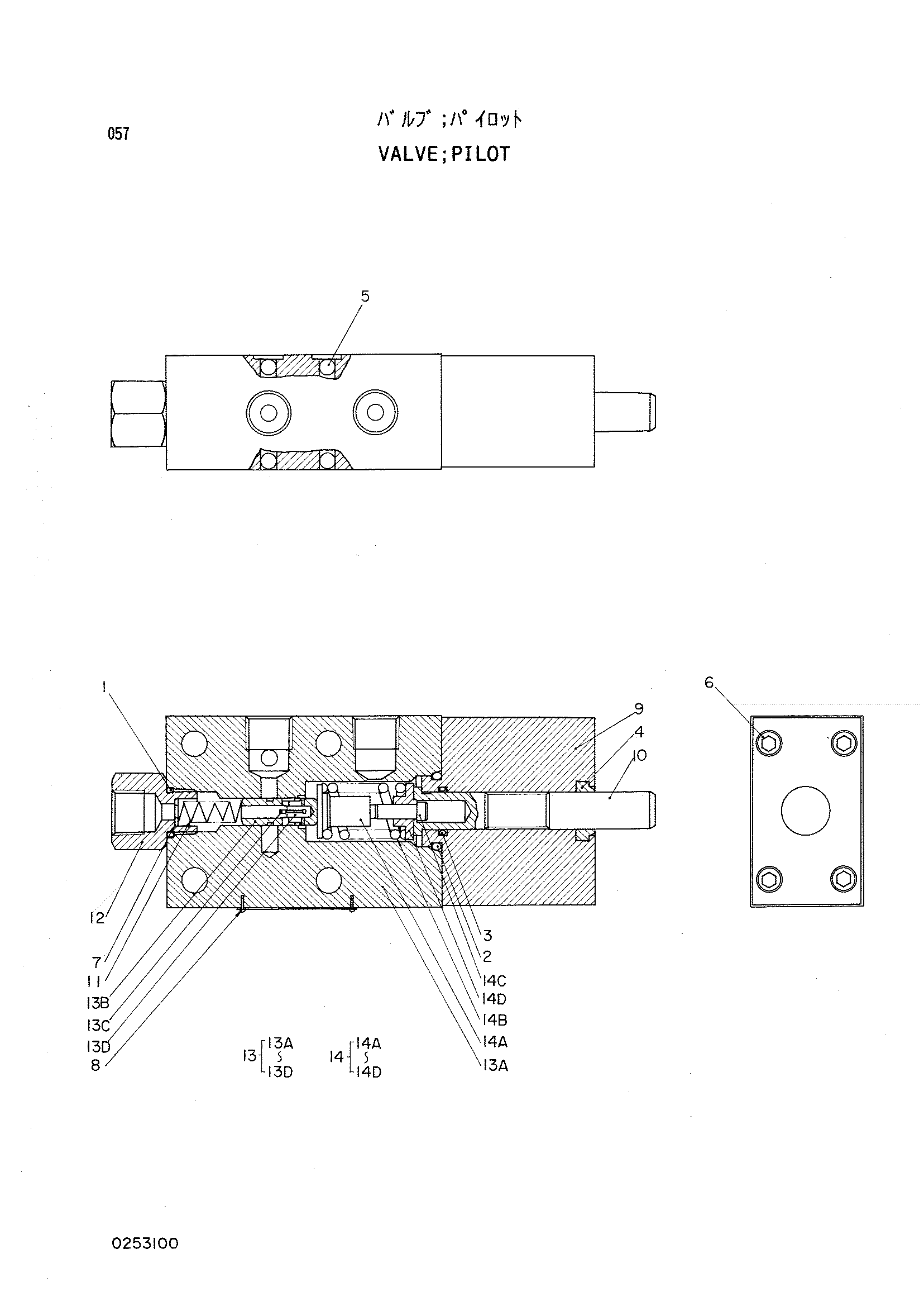

Заводская схема «Пилотный клапан» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155361 | Пилотный клапан | 1 | |
| 1 | 4509180 | Уплотнительное кольцо | 1 |
| 2 | 953610 | Уплотнительное кольцо | 1 |
| 3 | 0228703 | Уплотнение | 1 |
| 4 | 0228704 | Пылезащитное уплотнение | 1 |
| 5 | 0228705 | Стальной шарик | 1 |
| 6 | 0228706 | Болт с внутренним шестигранником | 1 |
| 7 | A590104 | Шайба | 1 |
| 8 | 0208717 | Приводной винт | 2 |
| 9 | 0155202 | Крышка | 1 |
| 10 | 0155203 | Золотник | 1 |
| 11 | 0155110 | Пружина | 1 |
| 12 | 0228708 | Пробка | 1 |
| 13 | 0253101 | Корпус в сборе | 1 |
| 14 | 0253102 | Пружина в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
