J.S рычаг защитный устройство — HITACHI KH500-3

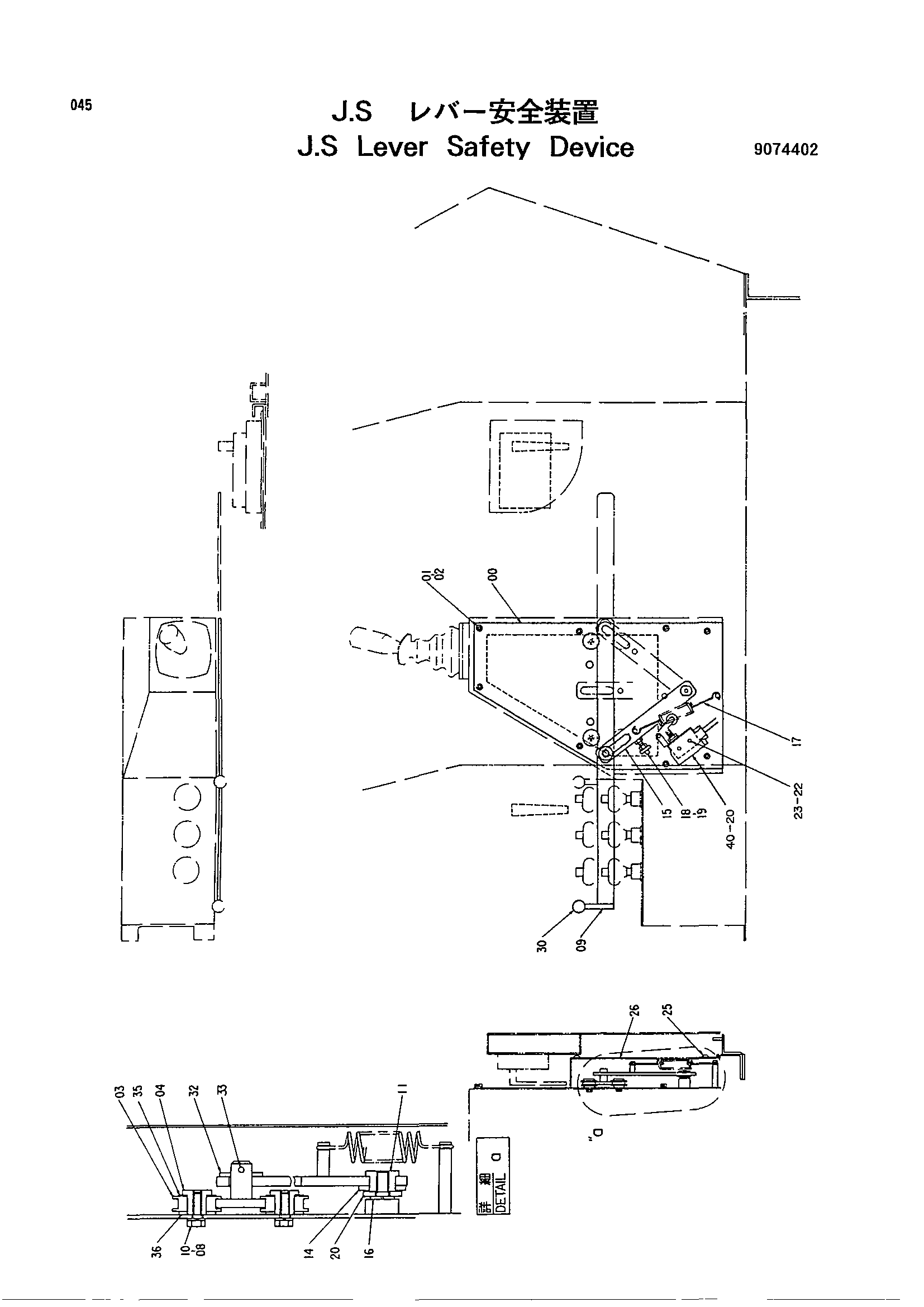

Заводская схема «J.S рычаг защитный устройство» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039086 | Крышка | 1 |
| 01 | M340610 | Болт с внутренним шестигранником | 5 |
| 02 | A590906 | Пружинная шайба | 5 |
| 03 | 9722924 | Шкив | 4 |
| 04 | 4131474 | Вал шкив | 4 |
| 08 | A590906 | Пружинная шайба | 4 |
| 09 | 9728142 | Рычаг | 1 |
| 10 | J900616 | Болт | 4 |
| 11 | 4131475 | Фиксатор | 1 |
| 14 | A590116 | Плоская шайба | 1 |
| 15 | 9726501 | Тяга | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | 4206083 | Пружина растяжения | 1 |
| 18 | J900828 | Болт | 1 |
| 19 | M500807 | Гайка | 1 |
| 20 | 4117504 | Проставка | 1 |
| 21 | 4199350 | Выключатель микро | 1 |
| 22 | M430430 | Винт | 2 |
| 23 | A590904 | Пружинная шайба | 2 |
| 25 | J850610 | Винт | 4 |
| 26 | 4205820 | Крышка | 1 |
| 30 | 4156615 | Рукоятка | 1 |
| 32 | A590114 | Плоская шайба | 1 |
| 33 | A764020 | Шплинт | 1 |
| 35 | 4319433 | Манжета | 4 |
| 36 | 4207617 | Манжета | 4 |
| 39 | 4202579 | Прокедуре | 1 |
| 40 | 4115218 | Разъём уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
