Дептх детект устройство — HITACHI KH500-3

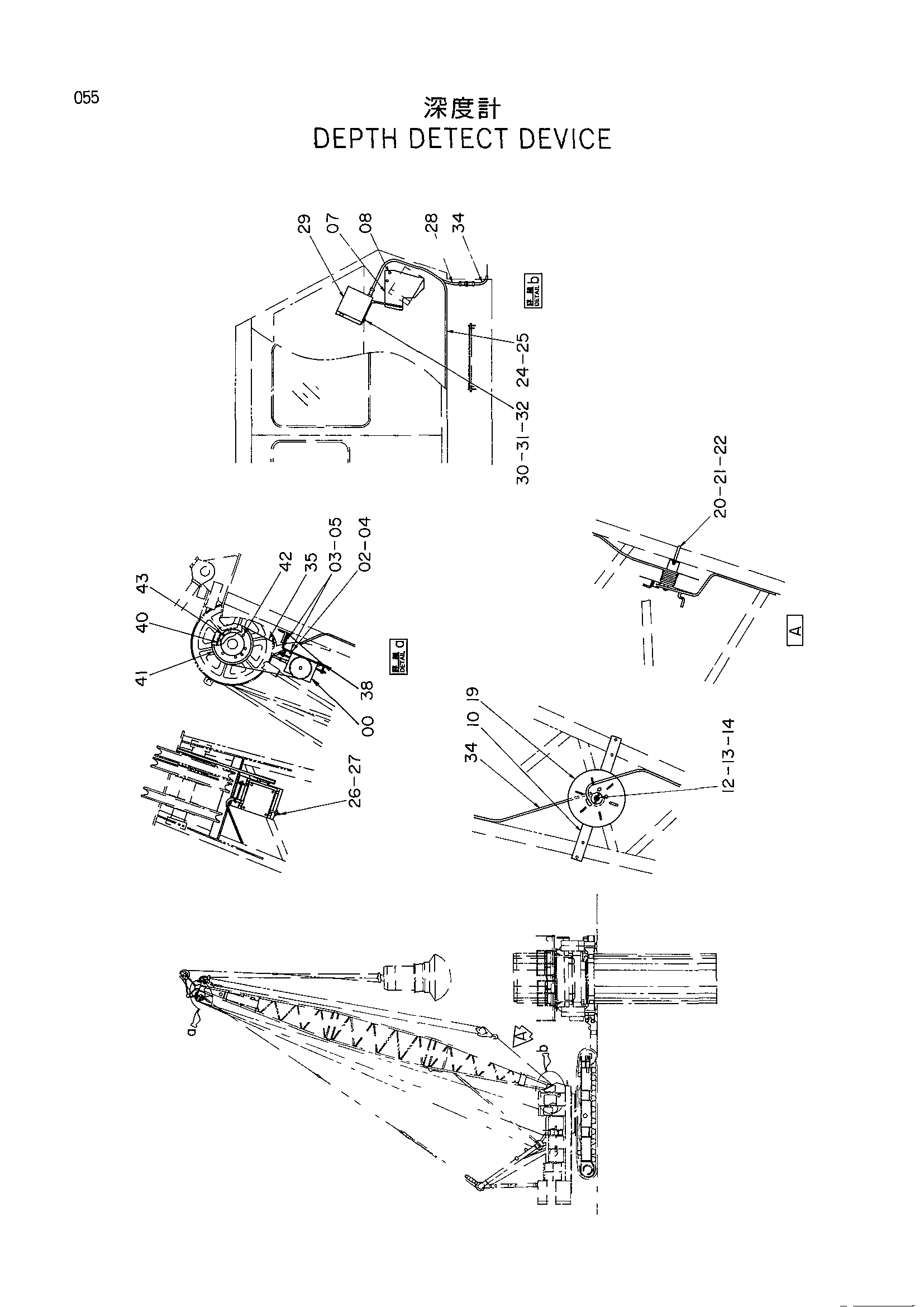

Заводская схема «Дептх детект устройство» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9136651 | Датчик дептх | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | J901025 | Болт | 8 |
| 07 | 8062091 | Кронштейн | 1 |
| 08 | J011018 | Болт с шайбой | 3 |
| 09 | 4055312 | Ленточный зажим | 15 |
| 10 | 9731440 | Кронштейн | 1 |
| 12 | 487041 | Стопорный палец | 1 |
| 13 | A590120 | Плоская шайба | 1 |
| 14 | 959500 | Стопорное кольцо | 1 |
| 19 | 7007190 | Реел трос | 1 |
| 20 | 4170580 | U-образный болт | 2 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | J950012 | Гайка | 4 |
| 25 | 4163994 | Жгут проводов | 1 |
| 26 | M261080 | Болт | 3 |
| 27 | J950010 | Гайка | 3 |
| 28 | 4240842 | Жгут проводов | 1 |
| 29 | 4341348 | Дептх | 1 |
| 30 | J901025 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | A590110 | Плоская шайба | 2 |
| 34 | 4309969 | Жгут проводов | 1 |
| 35 | 4223671 | Ремень | 1 |
| 38 | 8061178 | Кронштейн | 1 |
| 40 | 4362534 | Втулка | 1 |
| 41 | 4362564 | Шкив | 1 |
| 42 | M340830 | Болт с внутренним шестигранником | 6 |
| 43 | J400832 | Установочный штифт | 2 |
| 44 | 4313952 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
