Гусеничная рама — HITACHI KH500-3

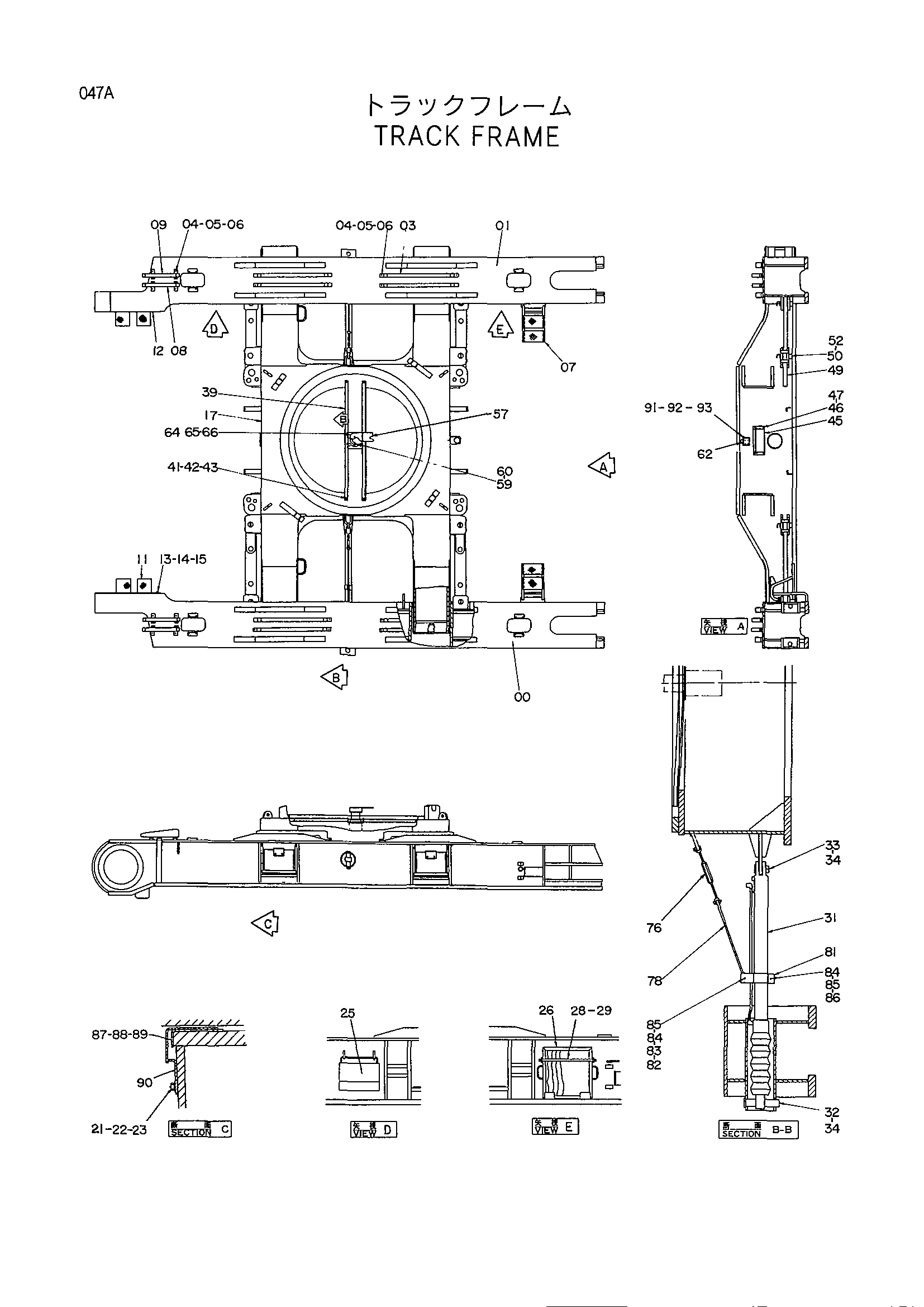

Заводская схема «Гусеничная рама» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9148072	Гусеничная рама	1
00	5004853	Рама боковой(правый)	1
01	5004842	Рама боковой(левый)	1
03	4225885	Направляющая башмак	8
04	J912045	Болт	24
05	A590920	Пружинная шайба	24
06	A590120	Плоская шайба	24
07	8057958	Ступень	2
08	9730598	Направляющая башмак	2
09	9730599	Направляющая башмак	2
11	8044101	Крышка	1
12	8044100	Крышка	1
13	J901635	Болт	8
14	A590116	Плоская шайба	8
15	A590916	Пружинная шайба	8
17	5004852	Рама трукк	1
21	J901230	Болт	8
22	A590912	Пружинная шайба	8
*23	449490	Плоская шайба	8
25	9727497	Накладка	2
26	8037822	Пластина	4
28	4077343	Палец	4
29	4077248	Стопорный палец	8
31	4158225	Гидроцилиндр. масляный	2
32	4160555	Палец	2
33	4160556	Палец	2
34	3002554	Стопорный палец	4
39	9732522	Кронштейн	1
41	J901265	Болт	4
42	A590912	Пружинная шайба	4
43	J950012	Гайка	4
45	8029803	Кронштейн	1
46	J901020	Болт	4
47	A590910	Пружинная шайба	4
49	4275740	Тяга	4
50	9730691	Палец	8
52	9701925	Палец кольцо	8
57	4242066	Кронштейн	1
59	J901225	Болт	3
60	A590912	Пружинная шайба	3
62	4091871	Уровень	1
64	J901245	Болт	4
65	A590912	Пружинная шайба	4
66	J950012	Гайка	4
76	4336798	Турнбуккле	2
78	4226277	Шток	2
81	4226278	Хомут	4
82	4226279	Проставка	2
83	J901250	Болт	2
84	J950012	Гайка	4
85	A590912	Пружинная шайба	4
86	J901230	Болт	2
87	4328677	Регулировочная шайба	4
88	4247950	Регулировочная шайба	4
89	4247951	Регулировочная шайба	4
90	9733680	Регулировочная шайба	4
91	4261974	Кронштейн	1
92	M430513	Винт	4
93	A590905	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
