Сранд правый — HITACHI KH500-3

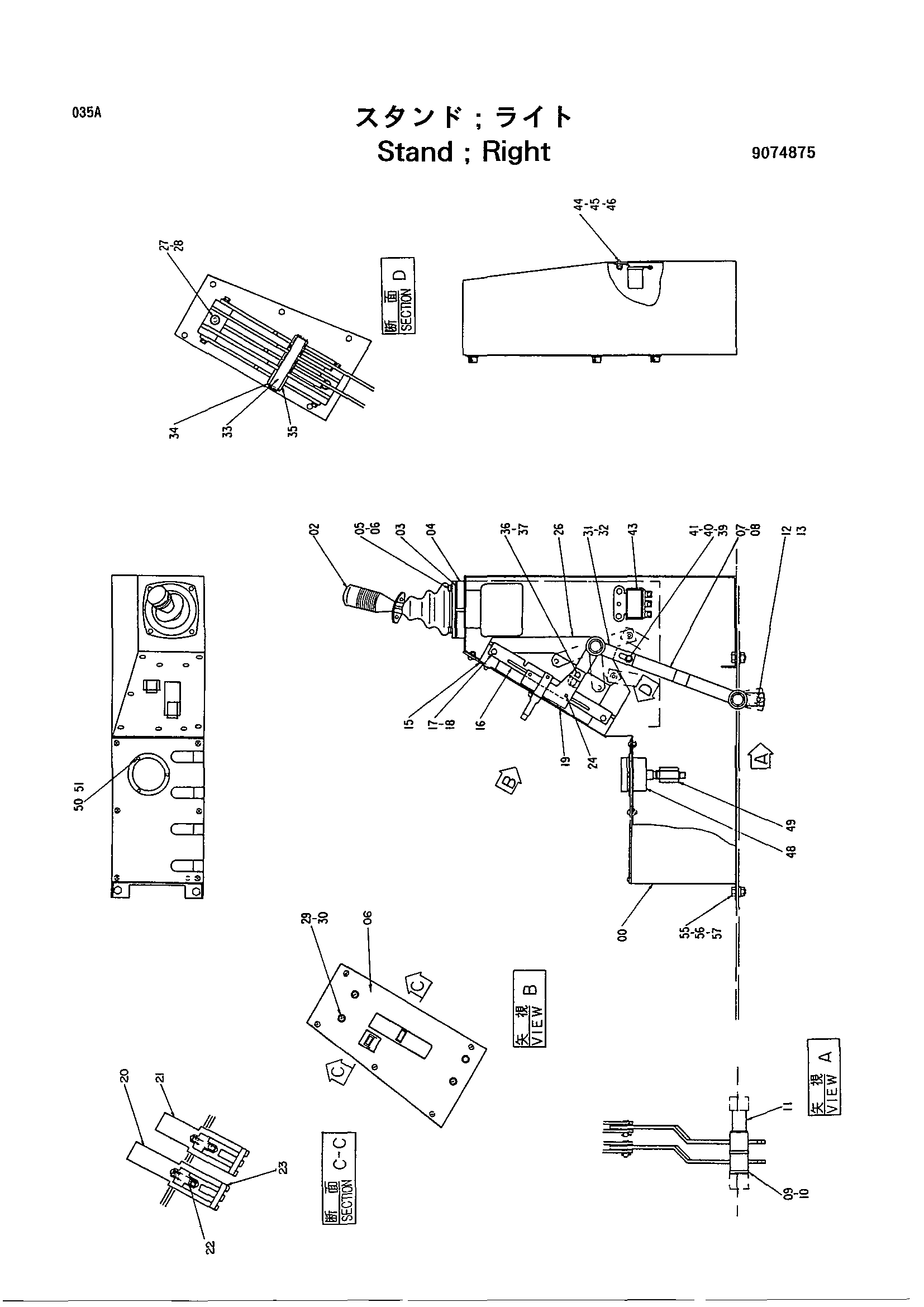

Заводская схема «Сранд правый» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7015985	Стойка	1
02	4315433	Пилотный клапан	1
03	4177186	Пластина резиновый	1
04	4176777	Проставка	1
05	M340636	Болт с внутренним шестигранником	4
06	A590906	Пружинная шайба	4
07	9722442	Рычаг	2
08	969308	Игольчатый подшипник	4
09	A590120	Плоская шайба	2
10	4019016	Регулировочная шайба	10
11	4207006	Проставка	1
12	A740821	Палец	2
13	A762013	Шплинт	2
15	8032125	Кронштейн	1
16	4171431	Пластина	2
17	J900616	Болт	4
18	A590906	Пружинная шайба	4
19	9722892	Блок	2
20	4177146	Рукоятка	1
21	4177147	Рукоятка	1
22	4171545	Пружина C	2
23	4034733	Пружинный штифт	2
24	490857	Пружинный штифт	4
26	9722440	Кронштейн	1
27	M341020	Болт с внутренним шестигранником	2
28	A590910	Пружинная шайба	2
29	J850616	Винт	4
30	J250006	Плоская шайба	4
31	9722441	Рычаг	2
32	969308	Игольчатый подшипник	4
33	4171429	Мост	1
34	959500	Стопорное кольцо	2
35	4207007	Проставка	1
37	A740821	Палец	2
37	A762013	Шплинт	2
39	4044928	Палец	2
40	A590108	Плоская шайба	2
41	A762013	Шплинт	2
42	4505392	Реле	1
44	J850616	Винт	2
45	A590906	Пружинная шайба	2
46	M500605	Гайка	2
48	4172912	Указатель прес.	1
49	4151610	Думпер	1
50	J850416	Винт	3
51	A590904	Пружинная шайба	3
55	J901020	Болт	4
56	A590910	Пружинная шайба	4
57	J950010	Гайка	4
60	3062405	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
