Электрооборудование (башенный) — HITACHI KH500-3

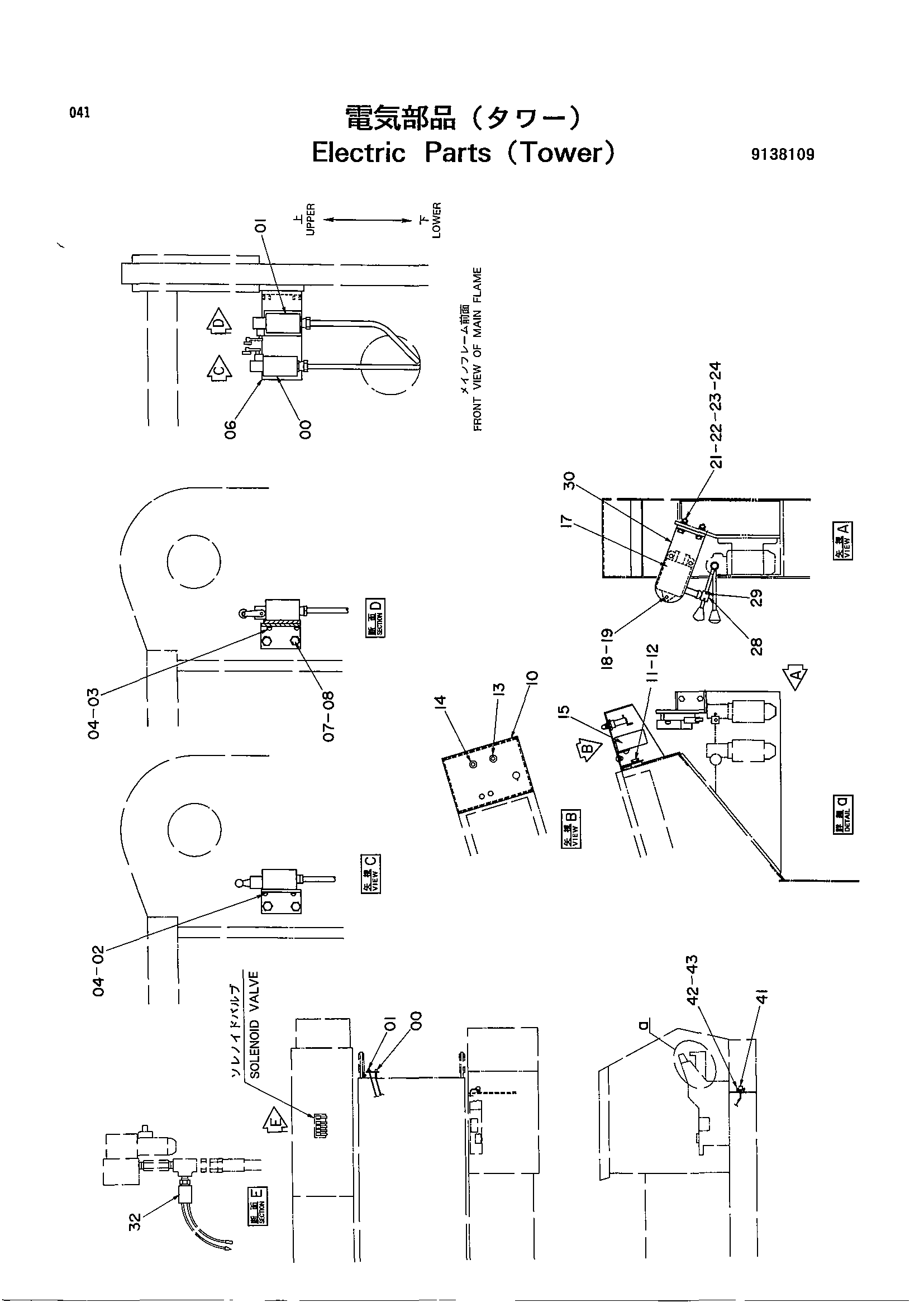

Заводская схема «Электрооборудование (башенный)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4185743 | Выключатель концевой | 1 |
| 01 | 4170117 | Выключатель концевой | 1 |
| 02 | J900620 | Болт | 4 |
| 03 | J900625 | Болт | 4 |
| 04 | A590906 | Пружинная шайба | 8 |
| 06 | 9731434 | Кронштейн | 1 |
| 07 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 10 | 8056173 | Кронштейн | 1 |
| 11 | J900614 | Болт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | 4028788 | Фонарь | 1 |
| 14 | 4023513 | Фонарь пилотный | 1 |
| 15 | 4281824 | Зуммер | 1 |
| 17 | 4344402 | Выключатель концевой | 1 |
| 18 | M430625 | Винт | 3 |
| 19 | A590906 | Пружинная шайба | 3 |
| 21 | J900625 | Болт | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 23 | A590106 | Плоская шайба | 4 |
| 24 | M500605 | Гайка | 2 |
| 26 | 4344405 | Жгут проводов | 1 |
| 28 | 4304222 | Держатель | 1 |
| 29 | M430310 | Винт | 2 |
| 30 | 4304204 | Кронштейн | 1 |
| 32 | 4278277 | Датчик давления | 1 |
| 37 | 4276530 | Жгут проводов | 1 |
| 38 | 4282255 | Жгут проводов | 1 |
| 41 | 4277172 | Короб реле | 1 |
| 42 | J900610 | Болт | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
