Пилотный трубопроводы (6-1) — HITACHI KH500-3

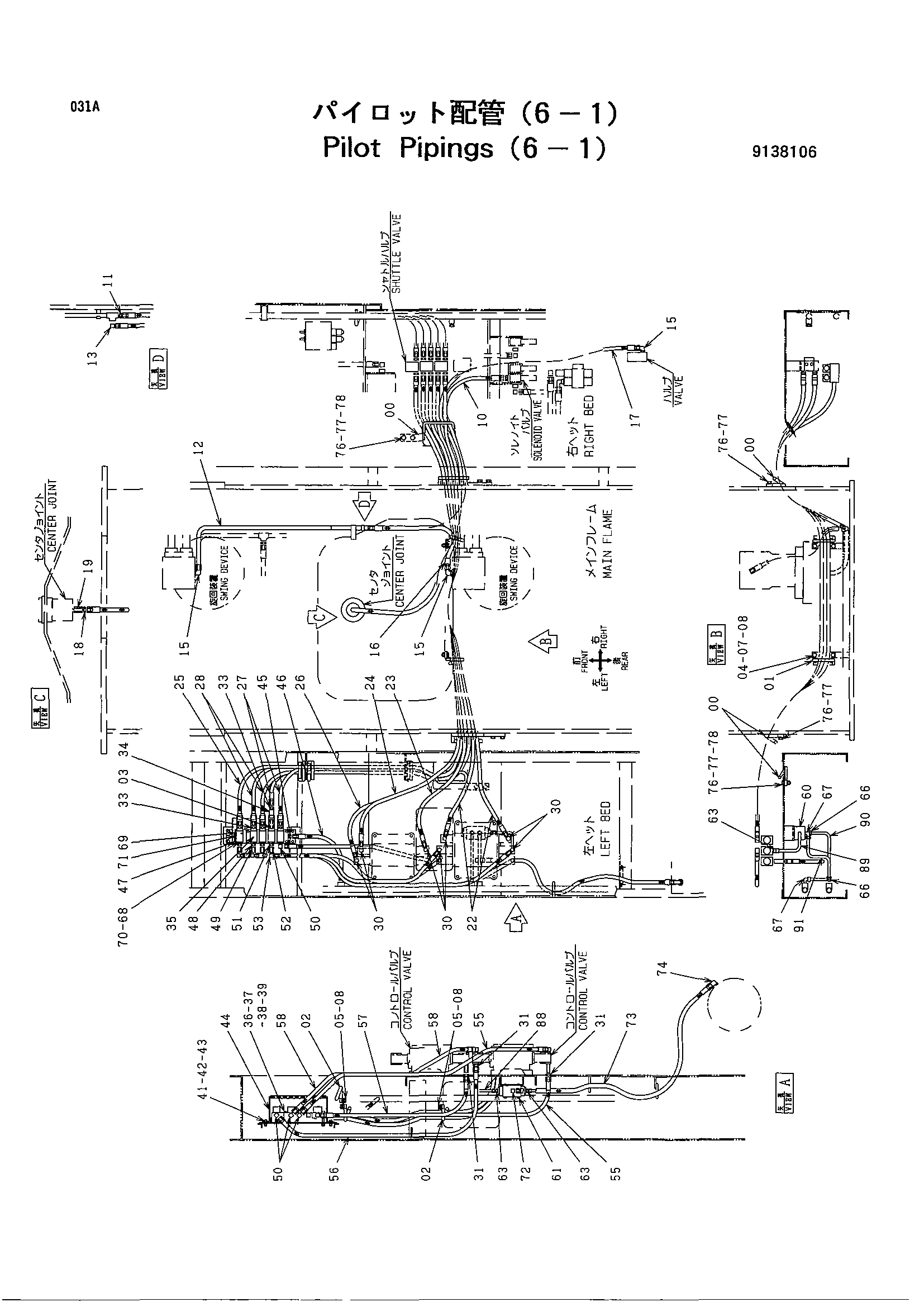

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035997 | Опора | 4 |
| 01 | 8030483 | Опора | 2 |
| 02 | 8029454 | Опора | 3 |
| 03 | 4015426 | Адаптер | 1 |
| 04 | J901030 | Болт | 4 |
| 05 | J901020 | Болт | 6 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590910 | Пружинная шайба | 10 |
| 10 | 4054367 | Шланг | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 8042413 | Трубка | 1 |
| 13 | 94-1402 | Угловой штуцер | 1 |
| 15 | 4133249 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4113590 | Шланг | 1 |
| 17 | 4197771 | Шланг | 1 |
| 18 | 4144089 | Адаптер | 1 |
| 19 | 485382 | Адаптер | 1 |
| 22 | 4124797 | Нейлоновый шланг | 2 |
| 23 | 4154686 | Нейлоновый шланг | 1 |
| 24 | 4129768 | Нейлоновый шланг | 1 |
| 25 | 4184874 | Нейлоновый шланг | 1 |
| 26 | 4141947 | Нейлоновый шланг | 1 |
| 27 | 4190212 | Нейлоновый шланг | 2 |
| 28 | 4141948 | Нейлоновый шланг | 2 |
| 30 | 4118999 | Угловой штуцер | 7 |
| 31 | 4144089 | Адаптер | 3 |
| 33 | 4144089 | Адаптер | 5 |
| 34 | 94-0660 | Тройник | 1 |
| 35 | 4219215 | Электромагнитный клапан | 1 |
| 36 | M340871 | Болт с внутренним шестигранником | 4 |
| 37 | M500807 | Гайка | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | A590108 | Плоская шайба | 4 |
| 41 | J900620 | Болт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 43 | M500605 | Гайка | 4 |
| 44 | 3046110 | Крышка | 1 |
| 45 | 94-1302 | Адаптер | 1 |
| 46 | 4055247 | Шланг | 1 |
| 47 | 4219162 | Защитный кожух | 1 |
| 48 | 94-1701 | Адаптер | 3 |
| 49 | 94-0675 | Разъём S | 3 |
| 50 | 4118999 | Угловой штуцер | 4 |
| 51 | 94-1901 | Адаптер | 1 |
| 52 | 94-0676 | Разъём S | 1 |
| 53 | 94-1402 | Угловой штуцер | 1 |
| 55 | 4079762 | Шланг | 2 |
| 56 | 4151419 | Шланг | 1 |
| 57 | 4071341 | Шланг | 1 |
| 58 | 4069935 | Шланг | 1 |
| 60 | 4055358 | Челночный клапан | 1 |
| 61 | M340865 | Болт с внутренним шестигранником | 4 |
| 63 | 4130170 | Штуцер трубки | 4 |
| 66 | 4130171 | Штуцер трубки | 2 |
| 67 | 4130177 | Штуцер трубки | 2 |
| 68 | 4155363 | Электромагнитный клапан | 1 |
| 69 | M340865 | Болт с внутренним шестигранником | 2 |
| 70 | 984338 | Уплотнительное кольцо | 1 |
| 71 | 447483 | Пробка | 1 |
| 72 | 94-1402 | Угловой штуцер | 1 |
| 73 | 4158054 | Шланг | 1 |
| 74 | 4133249 | Угловой штуцер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 76 | J901235 | Болт | 8 |
| 77 | A590912 | Пружинная шайба | 8 |
| 78 | J950012 | Гайка | 4 |
| 88 | 4298368 | Трубка | 1 |
| 89 | 4298369 | Трубка | 1 |
| 90 | 4242216 | Трубка | 1 |
| 91 | 4242217 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
