Шестерённый насос — HITACHI KH500-3

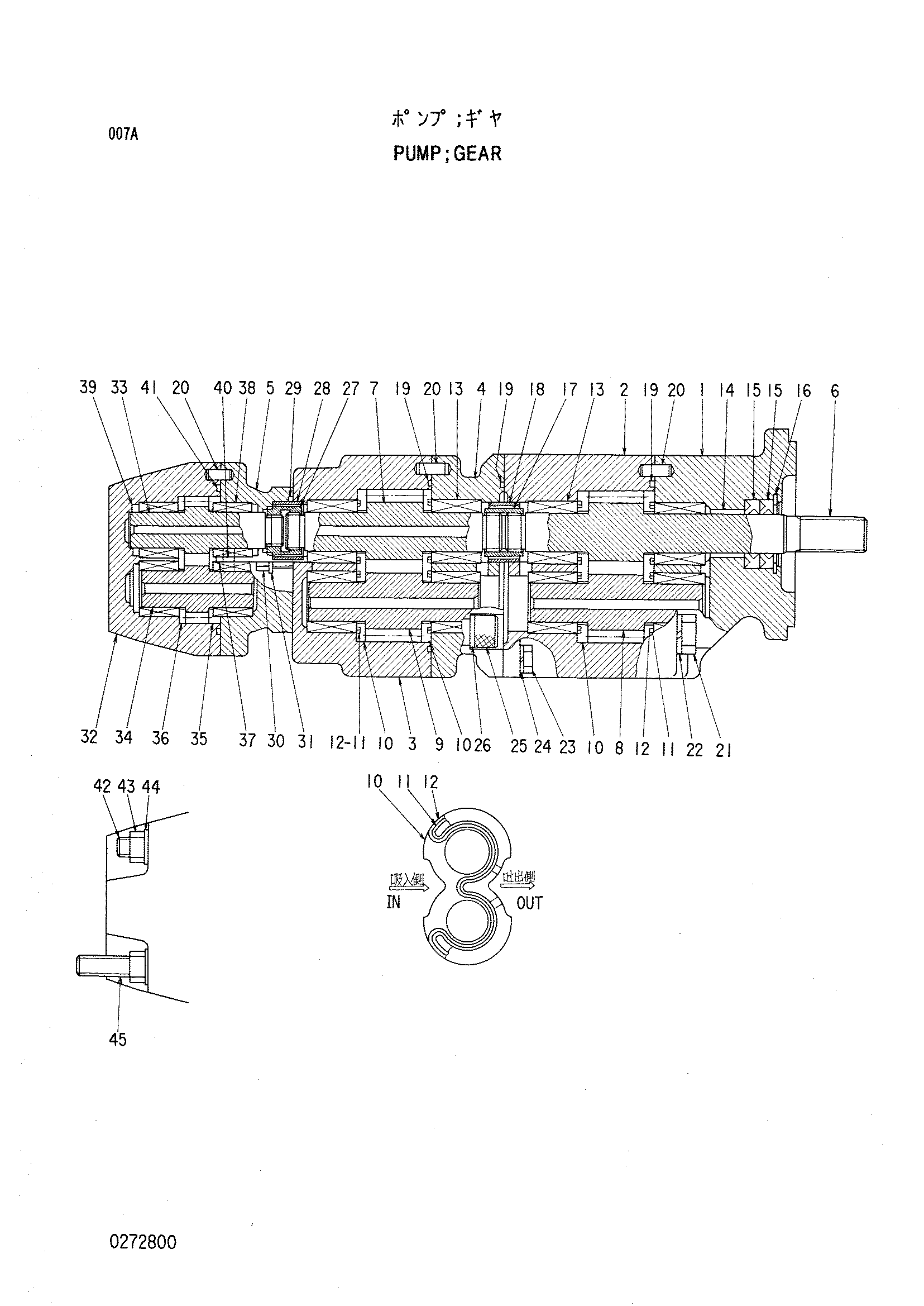

Заводская схема «Шестерённый насос» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4157768 | Шестерённый насос | 1 | |
| 10 | 0284301 | Пластина | 4 |
| 11 | 0230502 | Уплотнительное кольцо | 4 |
| 12 | 0284302 | Опорное кольцо | 4 |
| 13 | 0284303 | Игольчатый подшипник | 8 |
| 14 | 0284304 | Втулка | 1 |
| 15 | 0272801 | Масляное уплотнение | 2 |
| 16 | 0284305 | Стопорное кольцо | 1 |
| 17 | 0284306 | Муфта | 1 |
| 18 | 0251702 | Втулка | 1 |
| 19 | 0272802 | Кольцо | 3 |
| 21 | 0284308 | Болт | 4 |
| 22 | 0284309 | Пружинная шайба | 4 |
| 23 | 0284310 | Болт | 4 |
| 24 | 0284311 | Пружинная шайба | 4 |
| 25 | 0284312 | Болт с внутренним шестигранником | 4 |
| 26 | 0284313 | Плоская шайба | 4 |
| 27 | 0284314 | Муфта | 1 |
| 28 | 0251702 | Втулка | 1 |
| 29 | 0272803 | Уплотнительное кольцо | 1 |
| 30 | 0284310 | Болт | 2 |
| 31 | 0284311 | Пружинная шайба | 2 |
| 35 | 0272804 | Пластина боковой | 1 |
| 36 | 0272805 | Пластина боковой | 1 |
| 37 | 0272806 | Уплотнение | 6 |
| 38 | 0284319 | Игольчатый подшипник | 4 |
| 39 | 0284320 | Уплотнение вал | 2 |
| 40 | 0284321 | Пробка | 1 |
| 41 | 0272807 | Кольцо | 1 |
| 42 | 0284323 | Болт шпилька | 2 |
| 43 | 0284324 | Гайка | 4 |
| 44 | 0284325 | Плоская шайба | 4 |
| 45 | 0284326 | Болт шпилька | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
