Ход трубопроводы (сверхдлинный структуре) — HITACHI KH500-3

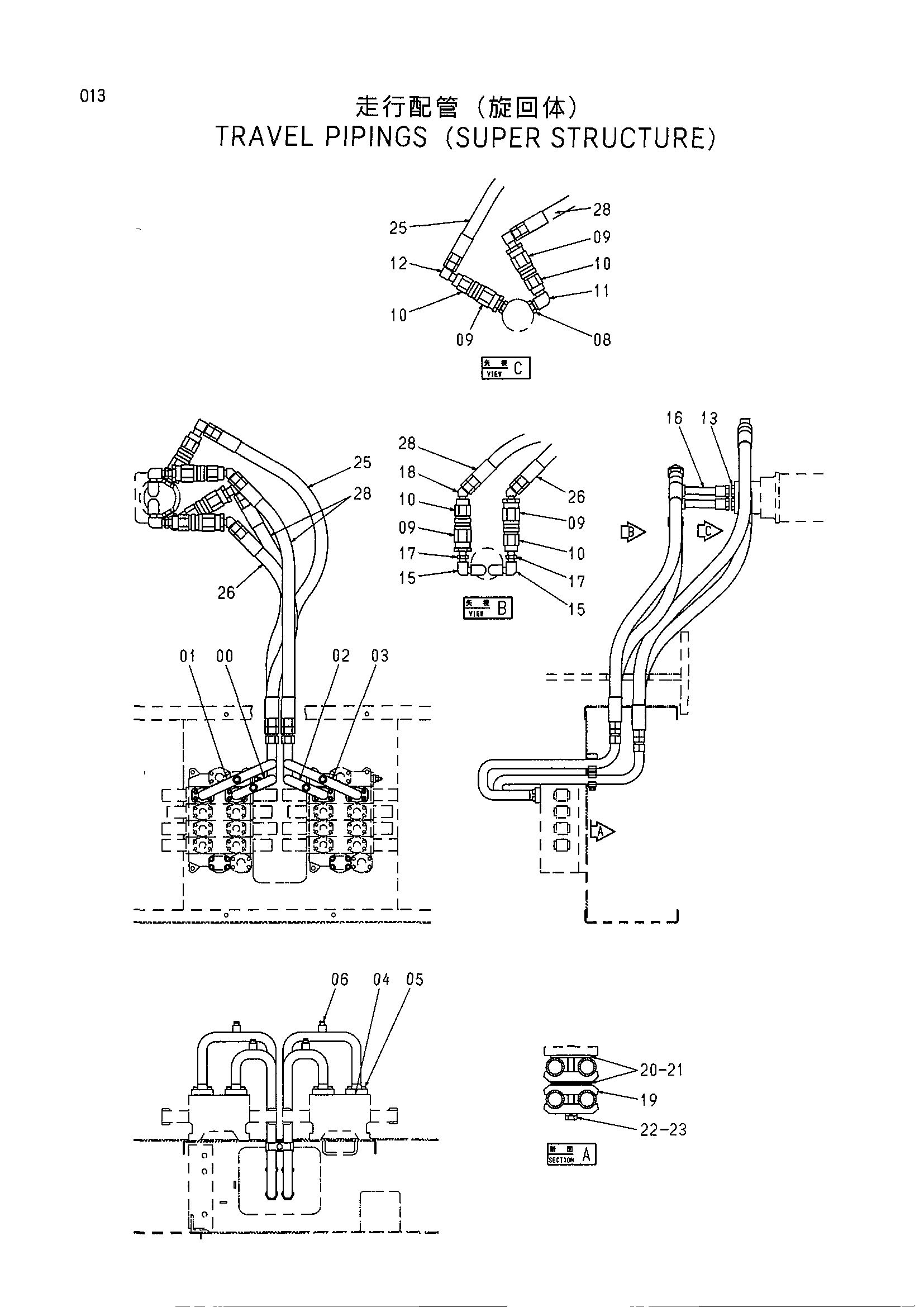

Заводская схема «Ход трубопроводы (сверхдлинный структуре)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060789 | Трубка | 1 |
| 01 | 8060790 | Трубка | 1 |
| 02 | 8060791 | Трубка | 1 |
| 03 | 8060792 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 06 | 447483 | Пробка | 4 |
| 08 | 4218427 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4251230 | Самоуплотняющееся соединение | 4 |
| 10 | 4251231 | Самоуплотняющееся соединение | 4 |
| 11 | 94-0634 | Угловой штуцер | 1 |
| 12 | 94-1405 | Угловой штуцер | 2 |
| 13 | 4042033 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 94-0633 | Угловой штуцер | 2 |
| 16 | 9745973 | Трубка | 2 |
| 17 | 94-1904 | Адаптер | 2 |
| 18 | 94-1505 | Угловой штуцер | 2 |
| 19 | 4053599 | Хомут трубки | 3 |
| 20 | 4177674 | Регулировочная шайба | 2 |
| 21 | 4177673 | Регулировочная шайба | 4 |
| 22 | J901206 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | 4362979 | Шланг | 1 |
| 26 | 4362978 | Шланг | 1 |
| 28 | 4340880 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
