Нижняя защита — HITACHI KH500-3

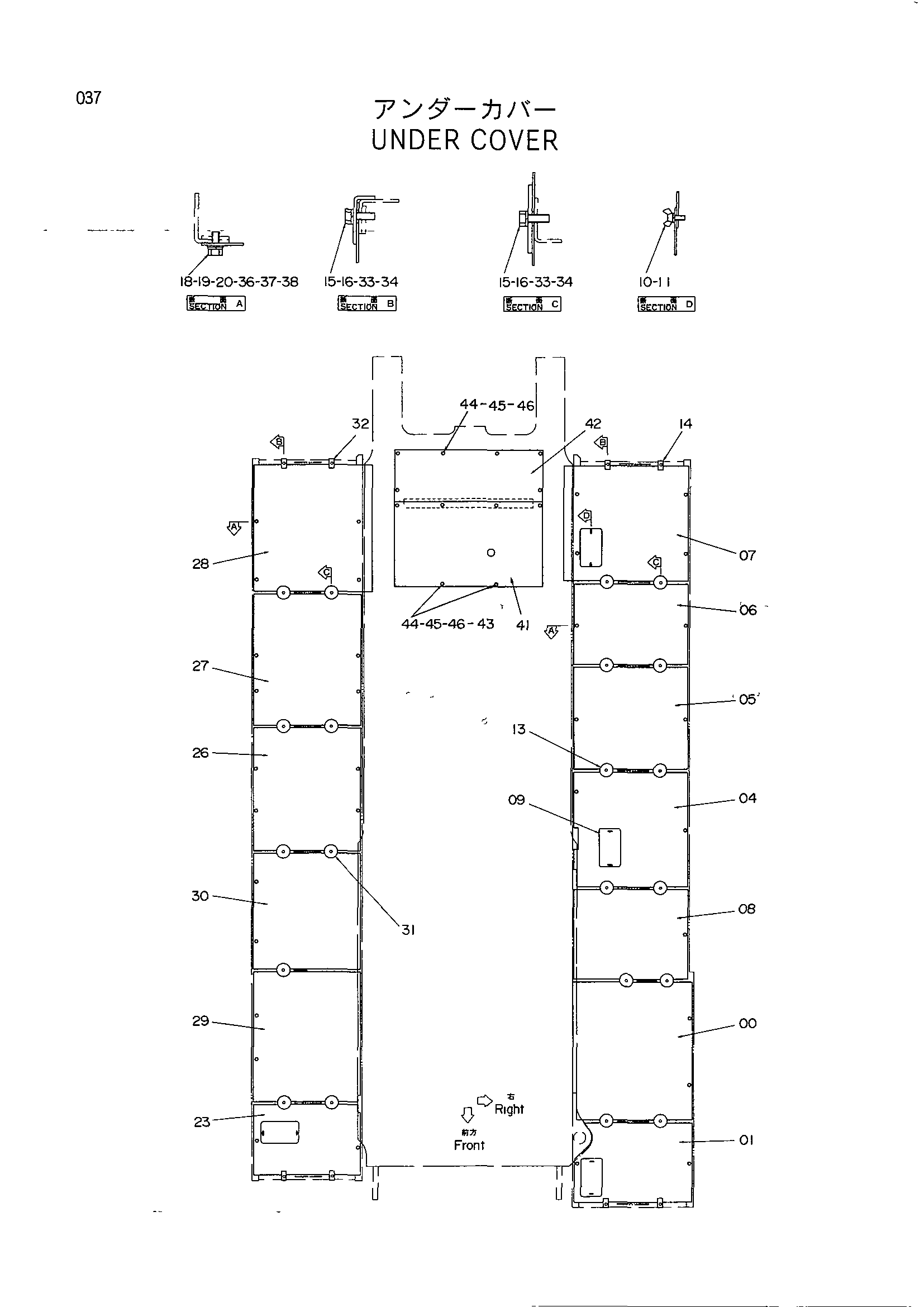

Заводская схема «Нижняя защита» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4242523 | Крышка | 1 |
| 01 | 9731364 | Крышка | 1 |
| 04 | 9736872 | Крышка | 1 |
| 05 | 9736868 | Крышка | 1 |
| 06 | 9736869 | Крышка | 1 |
| 07 | 9736870 | Крышка | 1 |
| 08 | 4242524 | Крышка | 1 |
| 09 | 4201569 | Крышка | 4 |
| 10 | 4179508 | Болт винг | 8 |
| 11 | A590906 | Пружинная шайба | 8 |
| 13 | 4199105 | Пластина | 12 |
| 14 | 9725642 | Сиденье | 4 |
| 15 | J901235 | Болт | 16 |
| 16 | A590912 | Пружинная шайба | 16 |
| 18 | J901225 | Болт | 15 |
| 19 | A590912 | Пружинная шайба | 15 |
| 20 | A590112 | Плоская шайба | 15 |
| 23 | 9733380 | Крышка | 1 |
| 26 | 4252151 | Крышка | 1 |
| 27 | 4231767 | Крышка | 1 |
| 28 | 4231768 | Крышка | 1 |
| 29 | 4248090 | Крышка | 1 |
| 30 | 4242526 | Крышка | 1 |
| 31 | 4199105 | Пластина | 9 |
| 32 | 9725642 | Сиденье | 4 |
| 33 | J901235 | Болт | 13 |
| 34 | A590912 | Пружинная шайба | 13 |
| 36 | J901225 | Болт | 18 |
| 37 | A590912 | Пружинная шайба | 18 |
| 38 | A590112 | Плоская шайба | 18 |
| 41 | 4363594 | Крышка | 1 |
| 42 | 9731368 | Крышка | 1 |
| 43 | A590712 | Шайба уклон | 2 |
| 44 | J901225 | Болт | 12 |
| 45 | A590912 | Пружинная шайба | 12 |
| 46 | A590112 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
