Пилотный трубопроводы (6-1) — HITACHI KH500-3

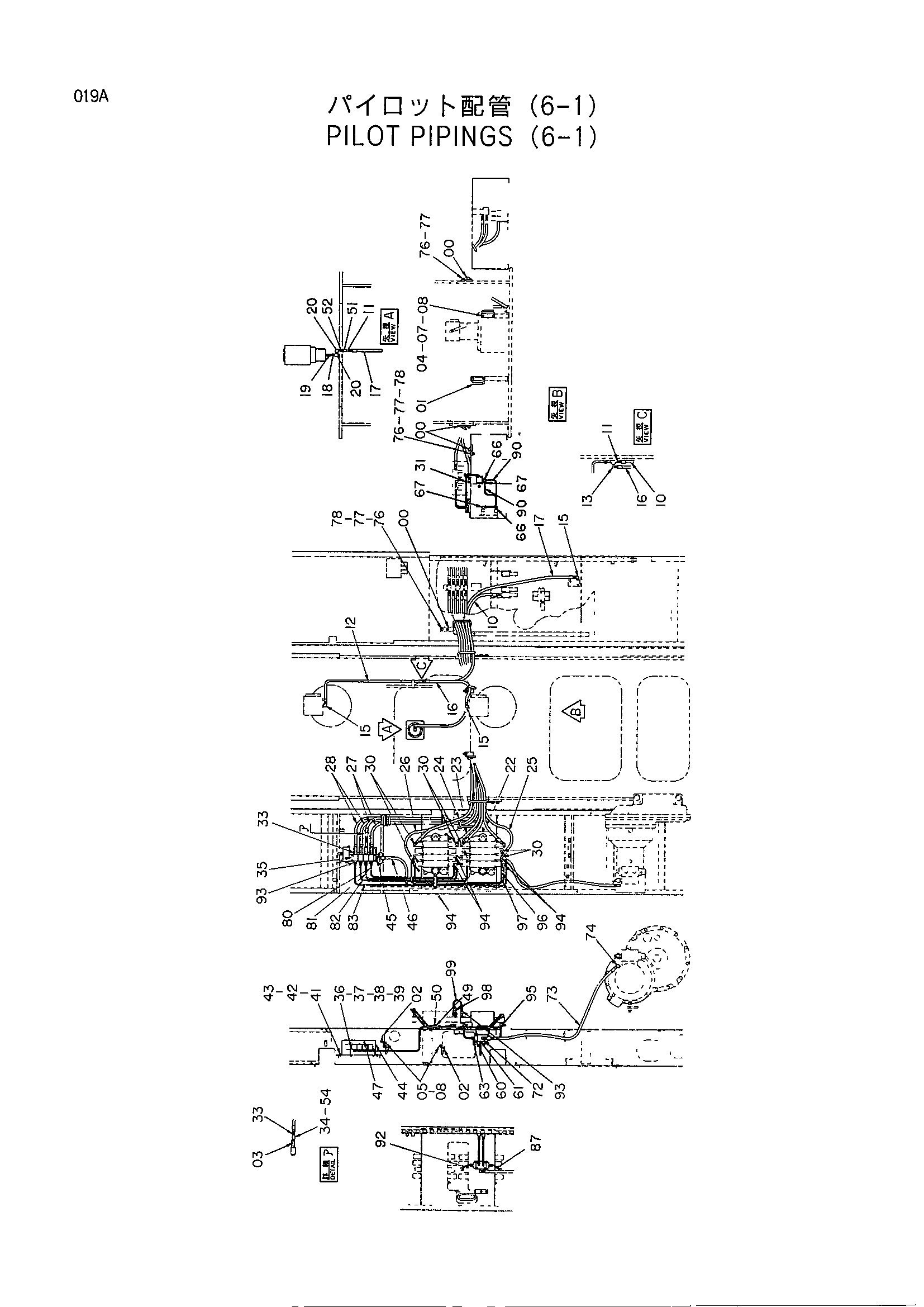

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035997 | Опора | 4 |
| 01 | 8030483 | Опора | 2 |
| 02 | 8029454 | Опора | 3 |
| 03 | 4015426 | Адаптер | 1 |
| 04 | J901030 | Болт | 4 |
| 05 | J901020 | Болт | 6 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590910 | Пружинная шайба | 10 |
| 10 | 4054367 | Шланг | 1 |
| 11 | 94-1302 | Адаптер | 2 |
| 12 | 8042413 | Трубка | 1 |
| 13 | 94-1402 | Угловой штуцер | 1 |
| 15 | 4133249 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4113590 | Шланг | 1 |
| 17 | 4192090 | Шланг | 1 |
| 18 | 94-1901 | Адаптер | 1 |
| 19 | 485382 | Адаптер | 1 |
| 20 | 94-0631 | Угловой штуцер | 2 |
| 22 | 4124797 | Нейлоновый шланг | 2 |
| 23 | 4154686 | Нейлоновый шланг | 1 |
| 24 | 4129768 | Нейлоновый шланг | 1 |
| 25 | 4124800 | Нейлоновый шланг | 1 |
| 26 | 4141947 | Нейлоновый шланг | 1 |
| 27 | 4190212 | Нейлоновый шланг | 2 |
| 28 | 4141948 | Нейлоновый шланг | 2 |
| 30 | 4118999 | Угловой штуцер | 6 |
| 31 | 4015427 | Адаптер | 1 |
| 33 | 4144089 | Адаптер | 4 |
| 34 | 94-0660 | Тройник | 1 |
| 35 | 4347214 | Электромагнитный клапан | 1 |
| 36 | M340871 | Болт с внутренним шестигранником | 4 |
| 37 | M500807 | Гайка | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | A590108 | Плоская шайба | 4 |
| 41 | J900620 | Болт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 43 | M500605 | Гайка | 4 |
| 44 | 3046110 | Крышка | 1 |
| 45 | 94-1302 | Адаптер | 1 |
| 46 | 4055247 | Шланг | 1 |
| 47 | 4219162 | Защитный кожух | 1 |
| 49 | 4069831 | Хомут | 1 |
| 50 | J901040 | Болт | 2 |
| 51 | 4022907 | Самоуплотняющееся соединение | 1 |
| 52 | 4022908 | Самоуплотняющееся соединение | 1 |
| 54 | 446536 | Пробка | 1 |
| 60 | 4055358 | Челночный клапан | 1 |
| 61 | M340865 | Болт с внутренним шестигранником | 4 |
| 63 | 4130170 | Штуцер трубки | 2 |
| 66 | 4130171 | Штуцер трубки | 2 |
| 67 | 4130177 | Штуцер трубки | 2 |
| 72 | 94-1402 | Угловой штуцер | 1 |
| 73 | 4158054 | Шланг | 1 |
| 74 | 4133249 | Угловой штуцер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 76 | J901235 | Болт | 8 |
| 77 | A590912 | Пружинная шайба | 8 |
| 78 | J950012 | Гайка | 4 |
| 80 | 3036765 | Трубка | 1 |
| 81 | 3036766 | Трубка | 1 |
| 82 | 3036767 | Трубка | 1 |
| 83 | 3036768 | Трубка | 1 |
| 87 | 4349861 | Трубка | 1 |
| 90 | 4242216 | Трубка | 1 |
| 91 | 4242217 | Трубка | 1 |
| 92 | 4349862 | Трубка | 1 |
| 93 | 4130170 | Штуцер трубки | 8 |
| 94 | 4130176 | Штуцер трубки | 6 |
| 95 | 4130188 | Штуцер трубки | 2 |
| 96 | 3071395 | Трубка | 1 |
| 97 | 3071398 | Трубка | 1 |
| 98 | 4344416 | Трубка | 1 |
| 99 | 4344420 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
