Кабина в сборе — HITACHI KH500-3

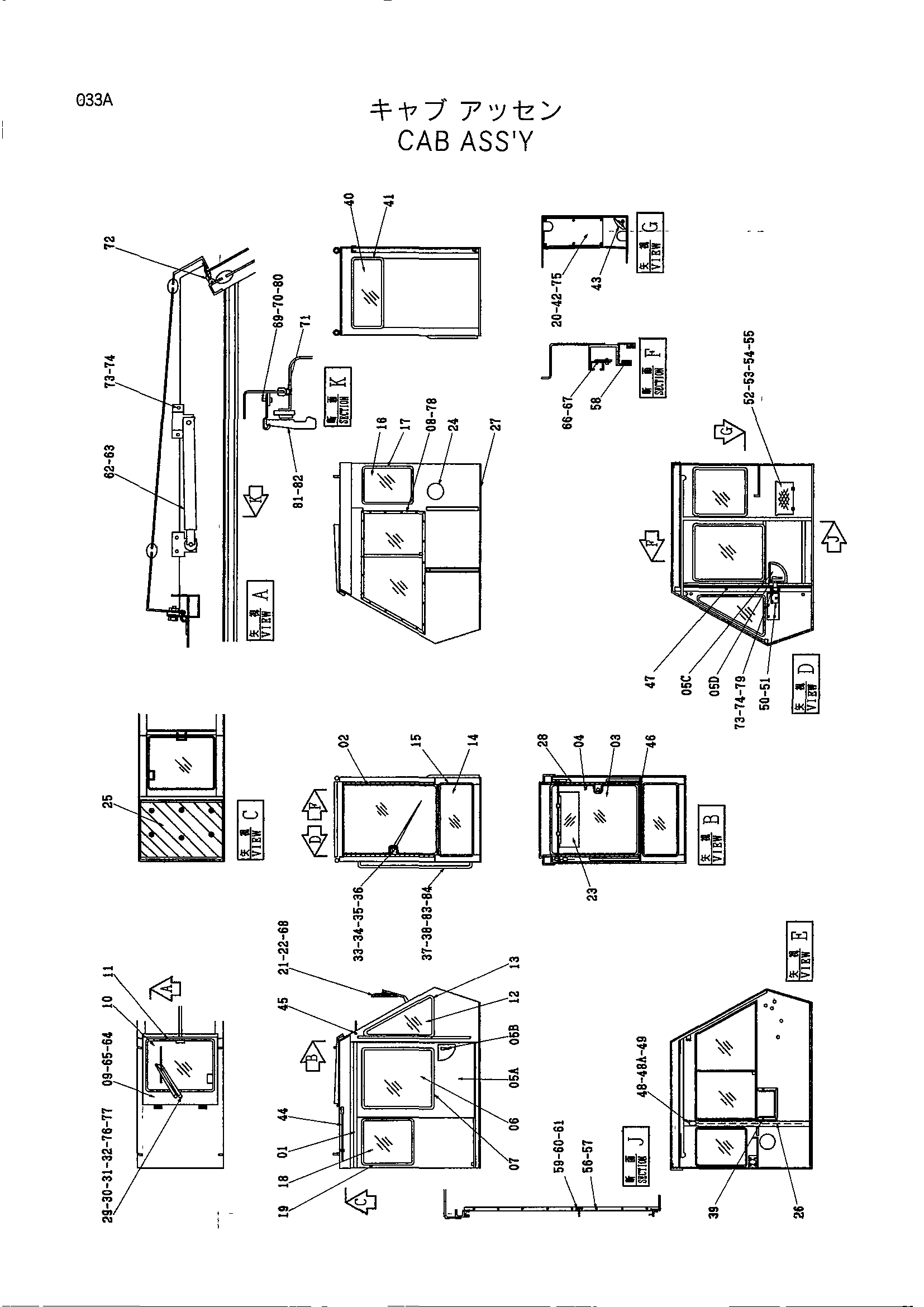

Заводская схема «Кабина в сборе» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4369107	Корпус кабина	1
02	4369108	Окно	1
03	4147882	Стекло	1
04	4369109	Резиновая прокладка	1
05A-05D	4161083	Дверь в сборе	1
05A	4127409	Рукоятка внутренний	1
05B	4127408	Рукоятка наружный	1
05C	4161084	Замок двери	1
05D	4101196	Каток в сборе	2
06	4126990	Стекло	1
07	4369110	Резиновая прокладка	1
08	4126999	Окно боковой	1
09	4369111	Окно верхний	1
10	4161086	Стекло	1
11	4369112	Резиновая прокладка	1
12	4161088	Стекло	1
13	4369113	Резиновая прокладка	1
14	4161090	Стекло	1
15	4369114	Резиновая прокладка	1
16	4161092	Стекло	1
17	4369115	Резиновая прокладка	1
18	4161094	Стекло	1
19	4369116	Резиновая прокладка	1
20	J011025	Болт с шайбой	6
21	4127001	Зеркало	1
22	4240594	Стойка в сборе	1
23	4369840	Сунвисор	1
24	4038615	Резиновая прокладка	1
25	4369841	Крышка	1
26	4369913	Зажим	1
27	4369842	Резиновая прокладка	1
28	4369843	Резиновая прокладка	2
29-3	4265362	Стеклоочиститель в сборе	1
29	2027692	Мотор стеклоочистителя	1
30	4265363	Рукоять	1
31	4235321	Отвал	1
32	J450610	Винт с шайбой	3
33-3	4169493	Стеклоочиститель в сборе	1
33	4151076	Мотор стеклоочистителя	1
34	4151078	Рычаг стеклоочистителя	1
35	4151077	Щётка стеклоочистителя	1
36	J450510	Винт с шайбой	2
37	4283590	Рукоятка	1
38	J901220	Болт	2
39	4369844	Установочный винт	2
40	4194789	Стекло	1
41	4369845	Резиновая прокладка	1
42	4369846	Крышка	1
43	4121152	Динамик	1
44	4159984	Антенна	1
45	4161289	Резиновая втулка	1
46	4369847	Резиновая прокладка	1
47	4369848	Резиновая прокладка	1
48	4187082	Плафон кабины	1
48A	4187083	Лампа	1
49	J450512	Винт с шайбой	2
50	3014211	Асхтрай	1
51	M470406	Винт	3
52	4507582	Поккет	1
53	M430420	Винт	4
54	M500403	Гайка	4
55	A590904	Пружинная шайба	4
56	4369849	Пластина	1
57	J450616	Винт с шайбой	8
58	4369850	Уплотнитель	2
59	4369851	Защёлка	1
60	M430620	Винт	2
61	M500605	Гайка	2
62	4369852	Стойка	2
63	J450616	Винт с шайбой	8
64	J010816	Болт с шайбой	4
65	4369853	Проставка	2
66	4369854	Крышка	2
67	J450616	Винт с шайбой	4
68	4369870	Стойка в сборе	1
69	4369855	Крюк	2
70	M430408	Винт	4
71	4369856	Резиновая прокладка	1
72	4369857	Резиновая прокладка	1
73	4369858	Кронштейн	1
74	J010820	Болт с шайбой	2
75	A590110	Плоская шайба	6
76	A590906	Пружинная шайба	3
77	A590106	Плоская шайба	3
78	M470410	Винт	19
79	4369859	Проставка	2
80	A590904	Пружинная шайба	4
81	4369860	Замок	1
82	4369869	Замок	1
83	A590912	Пружинная шайба	2
84	A590112	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
