Гидроцилиндр. масляный — HITACHI KH500-3

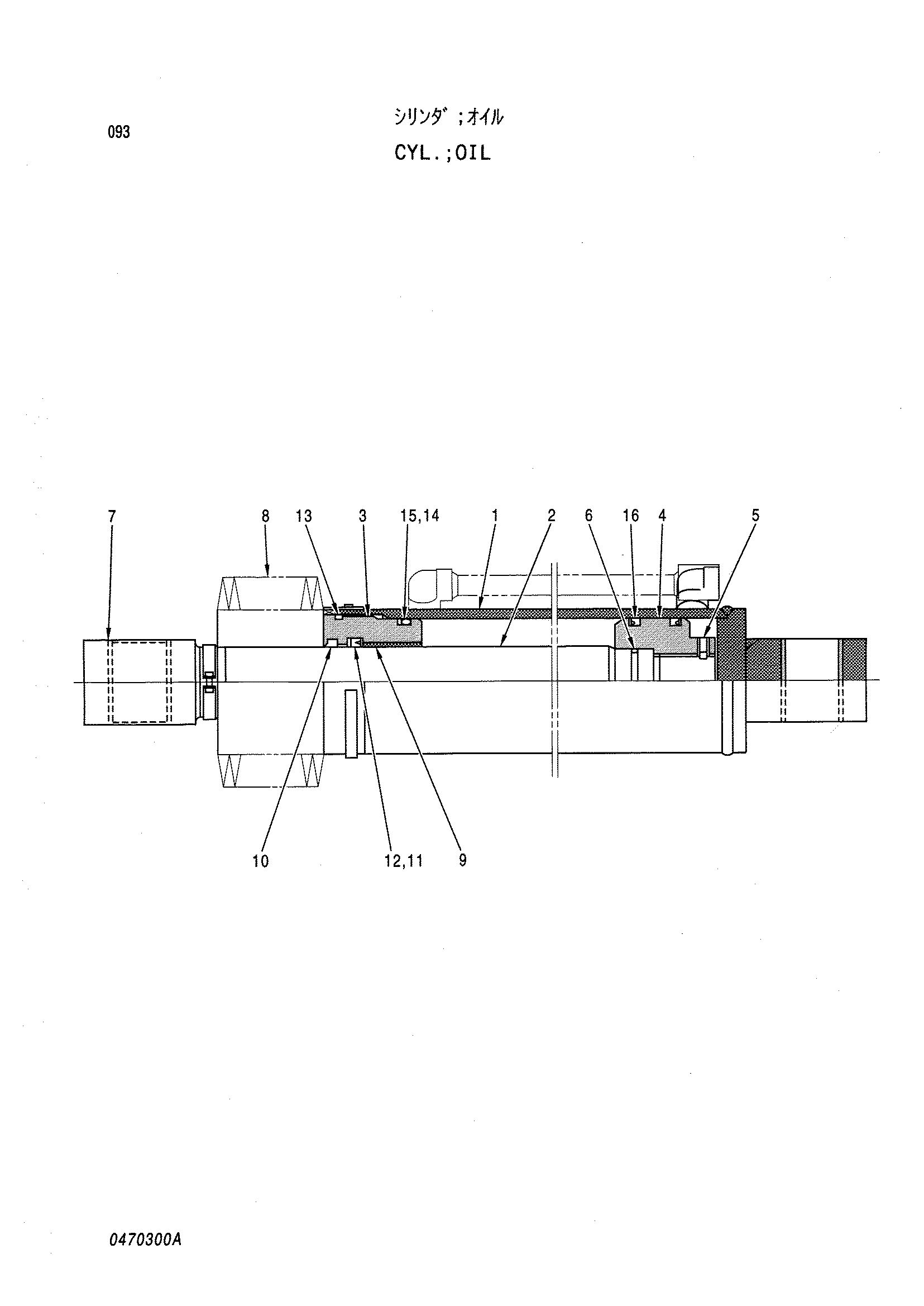

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4265414 | Гидроцилиндр. масляный | 1 | |
| 1 | 0470301 | Труба гидроцилиндра | 1 |
| 2 | 0470302 | Шток поршня | 1 |
| 3 | 0470303 | Крышка шток | 1 |
| 4 | 0470304 | Поршень | 1 |
| 5 | 0470305 | Установочный винт | 1 |
| 6 | 4125485 | Уплотнительное кольцо | 1 |
| 7 | 0470306 | Втулка | 4 |
| 8 | 0470307 | Защитный чехол | 1 |
| 9 | 0470308 | Втулка | 1 |
| 10 | 0470309 | Пылезащитное уплотнение | 1 |
| 11 | 0470310 | Манжета шток | 1 |
| 12 | 0470311 | Опорное кольцо | 1 |
| 13 | A810090 | Уплотнительное кольцо | 1 |
| 14 | 4017628 | Уплотнительное кольцо | 1 |
| 15 | 4017627 | Опорное кольцо | 1 |
| 16 | 0470312 | Манжета поршень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
