Насос трубопроводы (2) — HITACHI KH500-3

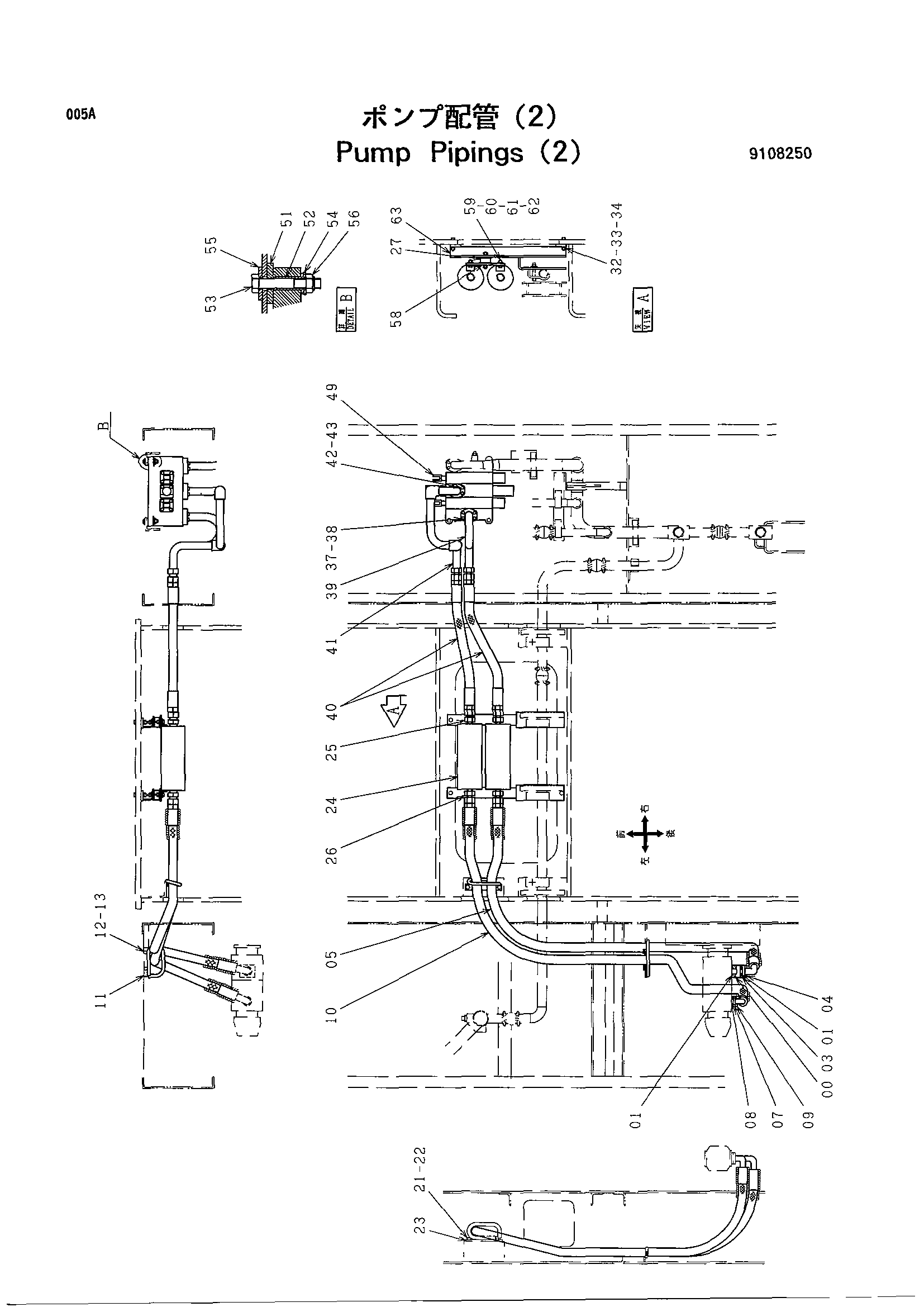

Заводская схема «Насос трубопроводы (2)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4225343 | Проставка | 1 |
| 01 | 966993 | Уплотнительное кольцо | 2 |
| 03 | 962453 | Разъёмный фланец | 2 |
| 04 | M341080 | Болт с внутренним шестигранником | 4 |
| 05 | 4282209 | Шланг | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | 971489 | Уплотнительное кольцо | 1 |
| 09 | M341036 | Болт с внутренним шестигранником | 4 |
| 10 | 4282208 | Шланг | 1 |
| 11 | 8042346 | Опора | 1 |
| 12 | J901016 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J901020 | Болт | 2 |
| 23 | 8042826 | Опора | 1 |
| 24 | 9718248 | Трубка | 2 |
| 25 | 94-1305 | Адаптер | 3 |
| 26 | 4192957 | Адаптер | 1 |
| 27 | 4050403 | Резиновая подушка | 2 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J950012 | Гайка | 4 |
| 34 | J901255 | Болт | 4 |
| 37 | A811040 | Уплотнительное кольцо | 1 |
| 38 | M341236 | Болт с внутренним шестигранником | 4 |
| 39 | 8052286 | Трубка | 1 |
| 40 | 4098433 | Шланг | 2 |
| 41 | 8052568 | Трубка | 1 |
| 42 | A811035 | Уплотнительное кольцо | 1 |
| 43 | M341036 | Болт с внутренним шестигранником | 4 |
| 49 | 4286928 | Гидрораспределитель | 1 |
| 51 | 4172243 | Резиновая прокладка | 4 |
| 52 | 4172242 | Резиновая втулка | 4 |
| 53 | J901060 | Болт | 4 |
| 54 | A590110 | Плоская шайба | 4 |
| 55 | J217083 | Шайба | 4 |
| 56 | M660010 | U-образная гайка | 4 |
| 58 | 4256108 | Сиденье | 2 |
| 59 | J901032 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 4 |
| 61 | J217083 | Шайба | 4 |
| 62 | J950010 | Гайка | 4 |
| 63 | 9738390 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
