Дренажный трубопроводы — HITACHI KH500-3

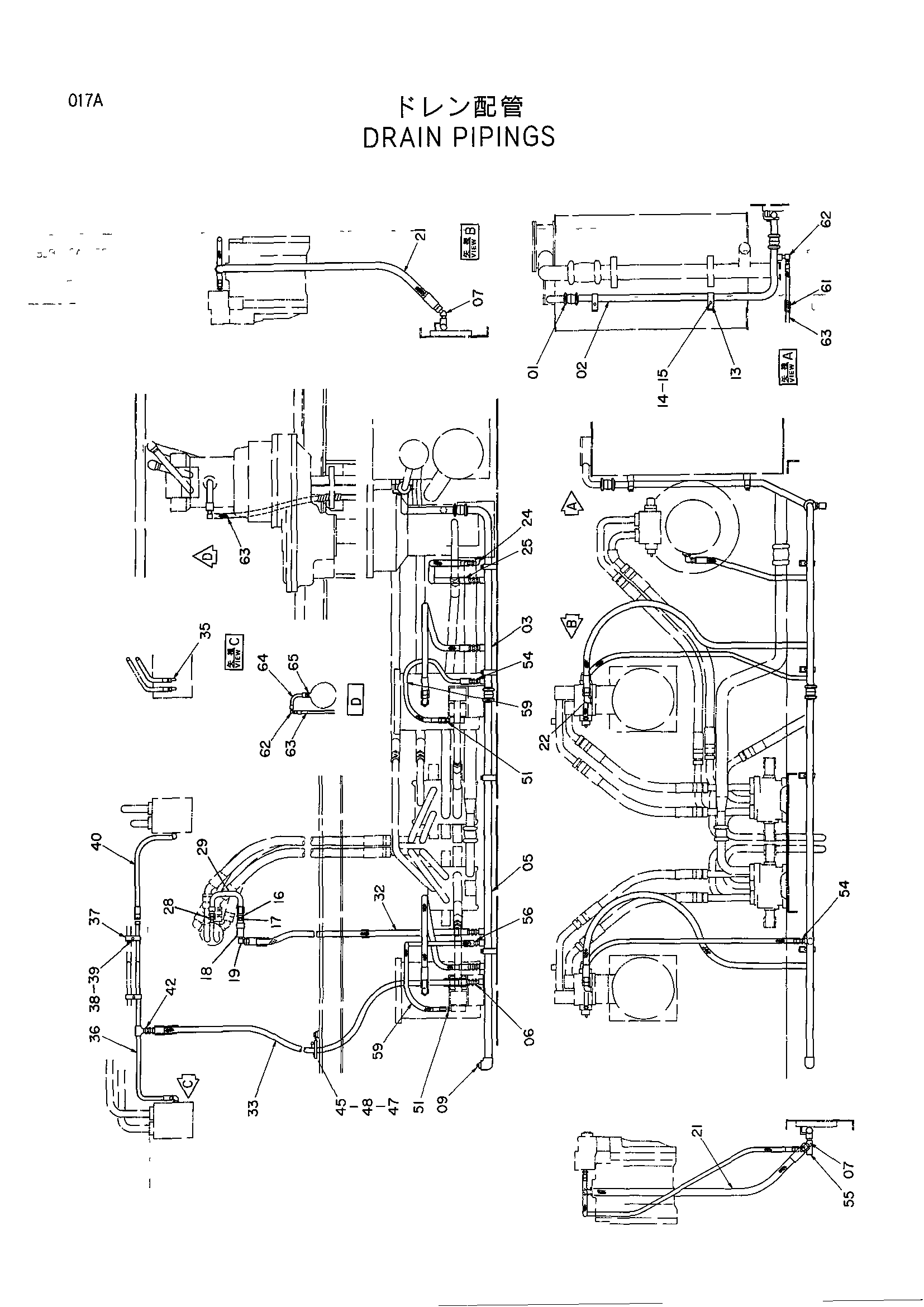

Заводская схема «Дренажный трубопроводы» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4071213 | Муфта | 3 |
| 02 | 9725557 | Трубка | 1 |
| 03 | 9743475 | Трубка | 1 |
| 05 | 9732524 | Трубка | 1 |
| 06 | 94-1303 | Адаптер | 3 |
| 07 | 4210324 | Угловой штуцер | 2 |
| 09 | 94-2026 | Пробка | 1 |
| 13 | 4053598 | Хомут трубки | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | J901265 | Болт | 6 |
| 16 | 94-1703 | Адаптер | 1 |
| 17 | 4033129 | Самоуплотняющееся соединение | 1 |
| 18 | 4033130 | Самоуплотняющееся соединение | 1 |
| 19 | 94-1403 | Угловой штуцер | 1 |
| 21 | 4157687 | Шланг | 2 |
| 22 | 4065118 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4037760 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4054357 | Шланг | 1 |
| 28 | 4115046 | Адаптер | 1 |
| 29 | 9724977 | Трубка | 1 |
| 32 | 4278964 | Шланг | 1 |
| 33 | 4282203 | Шланг | 1 |
| 35 | 4037761 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 8042364 | Трубка | 1 |
| 37 | 4053593 | Хомут трубки | 2 |
| 38 | J901040 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4024994 | Шланг | 1 |
| 42 | 4115046 | Адаптер | 1 |
| 45 | 8030482 | Опора | 1 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | J901018 | Болт | 2 |
| 51 | 4144089 | Адаптер | 2 |
| 54 | 94-1302 | Адаптер | 2 |
| 55 | 94-0661 | Тройник | 1 |
| 56 | 94-1702 | Адаптер | 1 |
| 59 | 4157633 | Шланг | 2 |
| 61 | 4098336 | Защитный кожух | 3 |
| 62 | 94-1403 | Угловой штуцер | 2 |
| 63 | 4278963 | Шланг | 1 |
| 64 | 9737393 | Трубка | 1 |
| 65 | 4042033 | Адаптер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
