Рама — HITACHI KH500-3

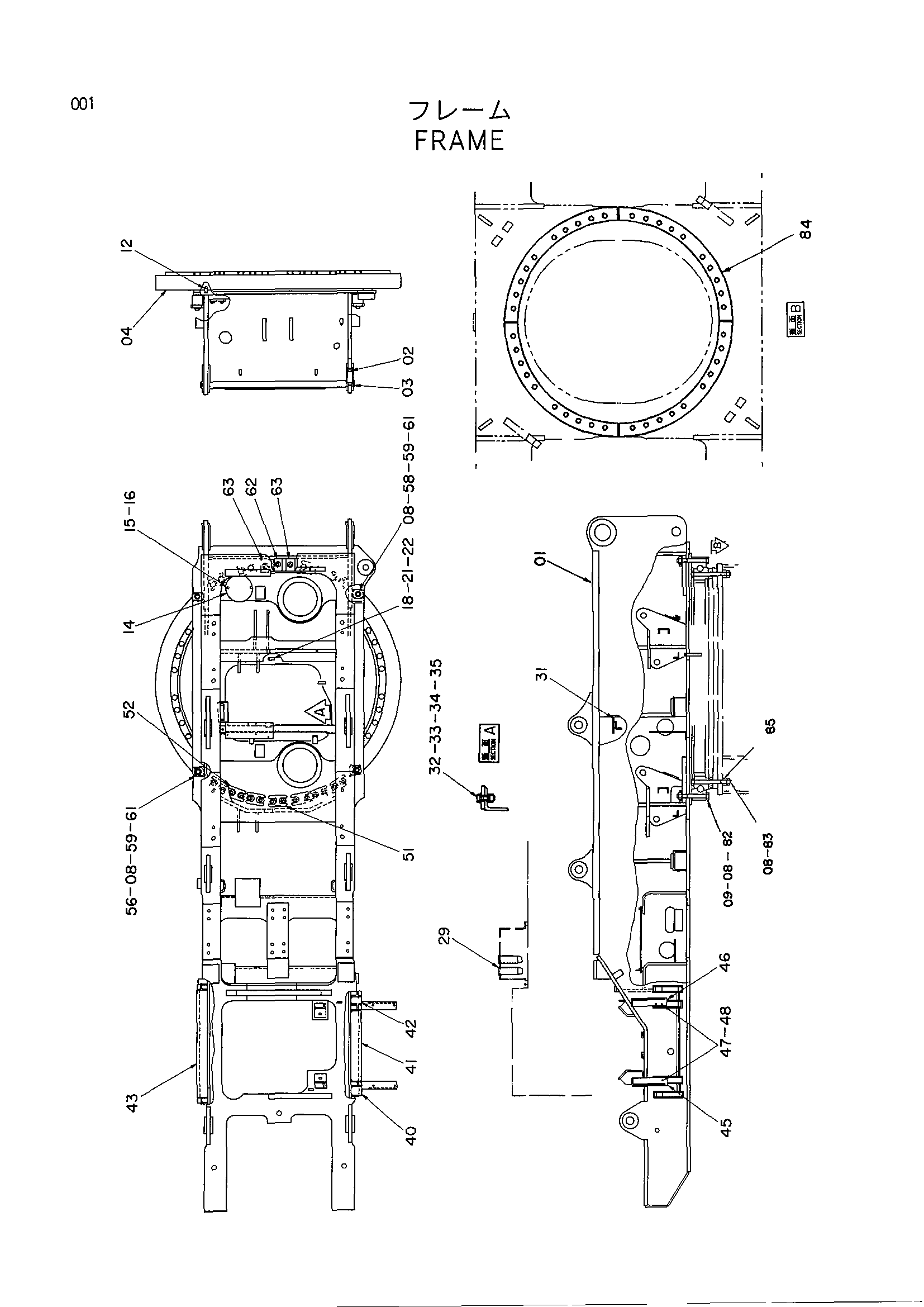

Заводская схема «Рама» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004546 | Рама основной | 1 |
| 02 | 4096435 | Втулка | 2 |
| 03 | 4096436 | Стопорное кольцо | 4 |
| 04 | 4227291 | Подшипник. свингкиркл | 1 |
| 08 | J953036 | Гайка | 69 |
| 09 | 4054003 | Шайба | 25 |
| 12 | 4097431 | Палец | 2 |
| 14 | 4231515 | Крышка | 1 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 18 | 9746213 | Палец | 1 |
| 21 | J901230 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 29 | 4363128 | Палец | 2 |
| 31 | 9731321 | Кронштейн | 1 |
| 32 | J901440 | Болт | 2 |
| 33 | A590114 | Плоская шайба | 4 |
| 34 | A590914 | Пружинная шайба | 2 |
| 35 | J950014 | Гайка | 2 |
| 40 | 9730829 | Резиновая прокладка | 1 |
| 41 | 9730830 | Резиновая прокладка | 1 |
| 42 | 9730831 | Резиновая прокладка | 1 |
| 43 | 9730832 | Резиновая прокладка | 1 |
| 45 | 8033420 | Кронштейн | 1 |
| 46 | 8040581 | Кронштейн | 1 |
| 47 | J901640 | Болт | 4 |
| 48 | A590916 | Пружинная шайба | 4 |
| 51 | 4231511 | Ограничитель | 5 |
| 52 | 4231512 | Ограничитель | 6 |
| 56 | 4248089 | Ограничитель | 2 |
| 58 | 4285522 | Ограничитель | 2 |
| 59 | 4285474 | Проставка | 4 |
| 61 | 4108181 | Болт | 4 |
| 62 | 4339537 | Ограничитель | 1 |
| 63 | 4339556 | Ограничитель | 2 |
| 81 | 4108181 | Болт | 4 |
| 82 | 4362931 | Болт | 25 |
| 83 | 4363416 | Болт | 40 |
| 84 | 4363646 | Пластина | 4 |
| 85 | 4338555 | Проставка | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
