Стрела ограничитель — HITACHI KH300

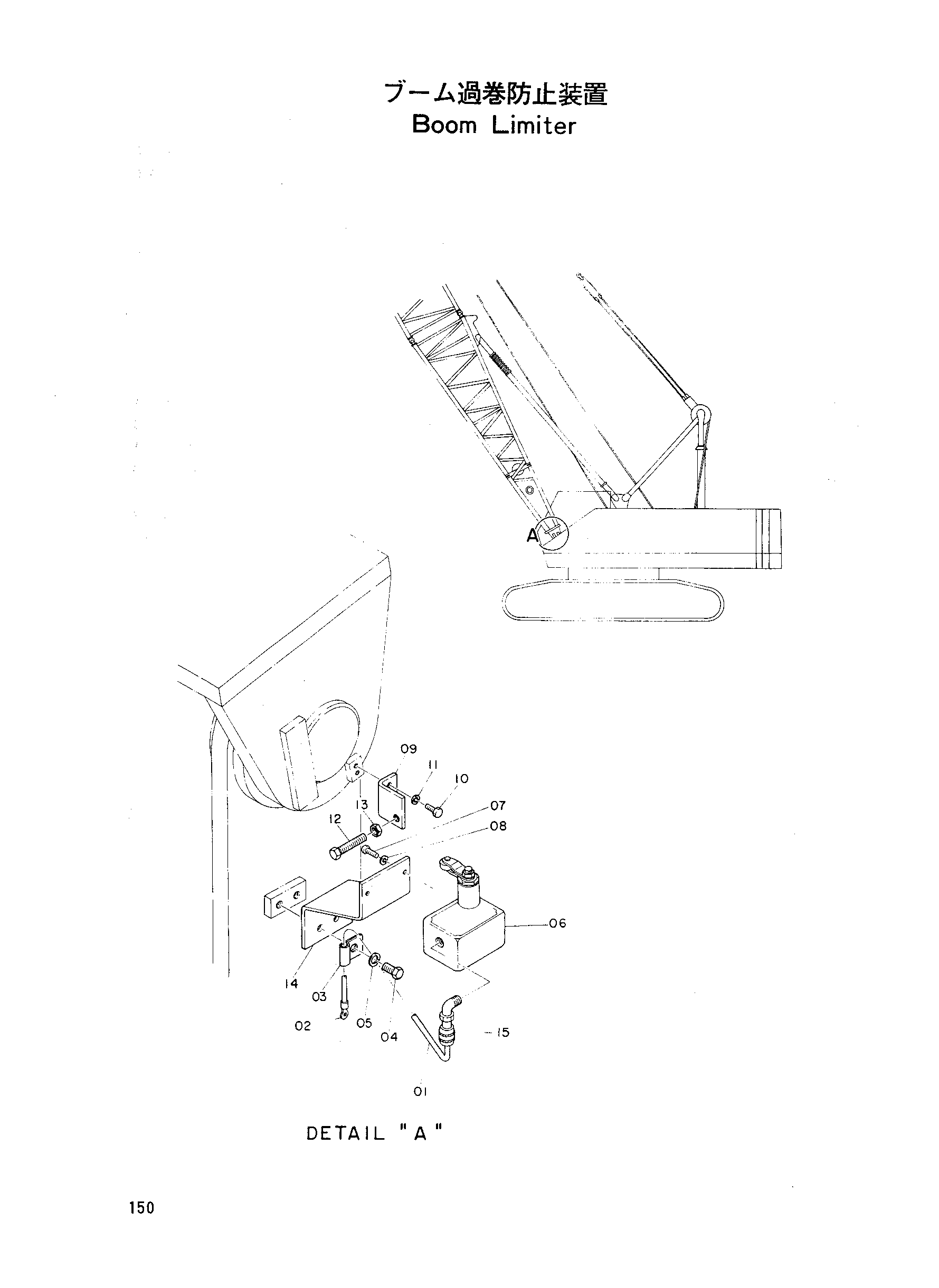

Заводская схема «Стрела ограничитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z961448 | Проводка | 1 |
| 02 | Z967225 | Клемма | 4 |
| 03 | Z450596 | Зажим | 1 |
| 04 | M111020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | Z951614 | Выключатель микро | 1 |
| 07 | M430513 | Винт | 2 |
| 08 | A590905 | Пружинная шайба | 2 |
| 09 | 4013983 | Кронштейн | 1 |
| 10 | A100618 | Болт | 2 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 9707401 | Ответная планка | 1 |
| 13 | M501008 | Гайка | 1 |
| 14 | 4025846 | Кронштейн | 1 |
| 15 | 4012936 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
