Механизм поворота (передний) — HITACHI KH300

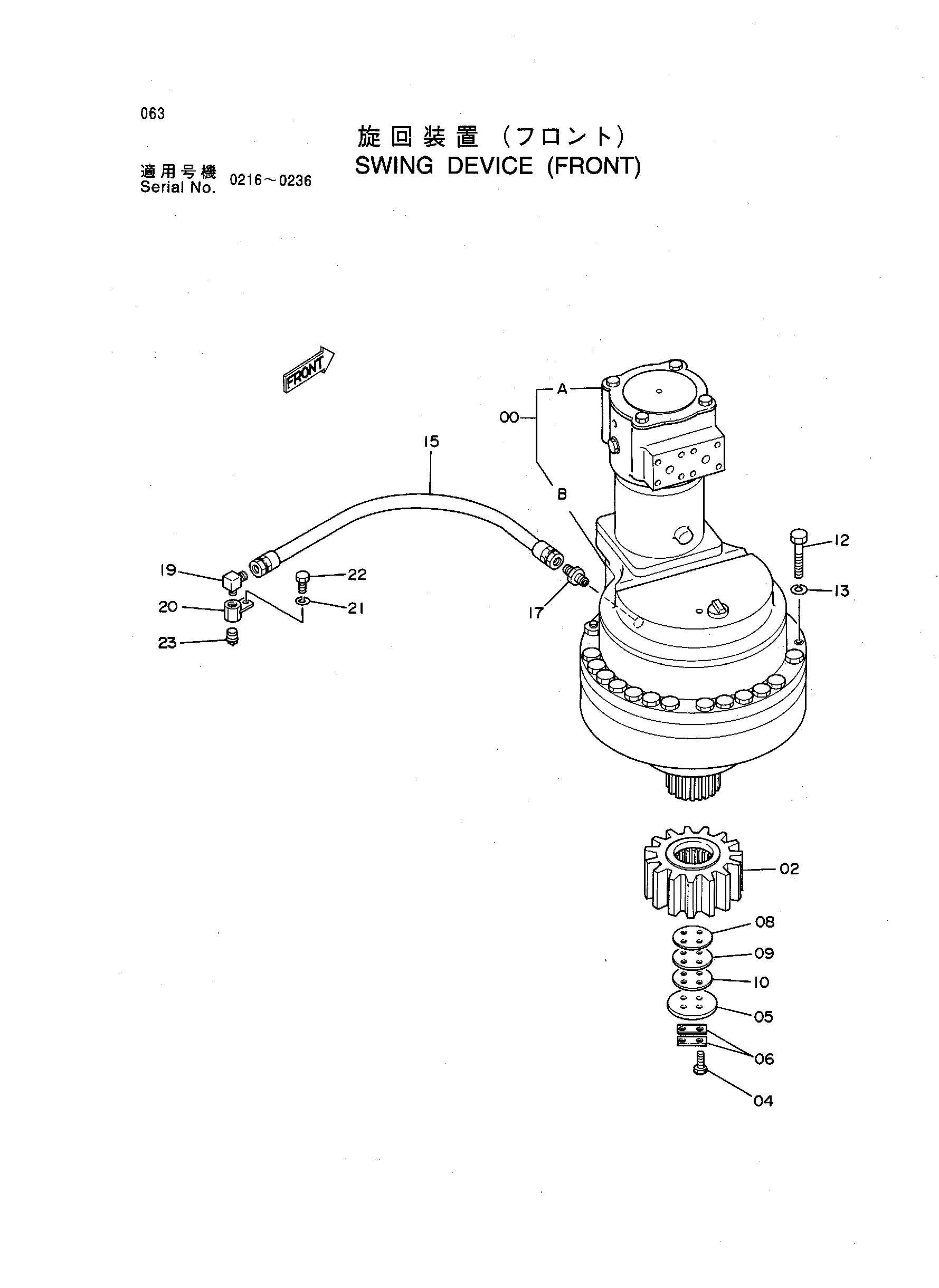

Заводская схема «Механизм поворота (передний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4161972 | Гидромотор плунжер | 1 |
| 00A | 4167596 | Гидромотор плунжер | 1 |
| 00B | 4167595 | Трансмиссия | 1 |
| 02 | 3016398 | Ведущая шестерня | 1 |
| 04 | M111436 | Болт | 4 |
| 05 | 4100066 | Стопорная пластина | 1 |
| 06 | 4099129 | Стопорная шайба | 2 |
| 08 | 4102520 | Регулировочная шайба 0.1 | 3 |
| 09 | 4102519 | Регулировочная шайба 0.3 | 5 |
| 10 | 4134880 | Регулировочная шайба 0.5 | 1 |
| 12 | J901610 | Болт | 15 |
| 13 | A590916 | Пружинная шайба | 15 |
| 15 | 4131527 | Шланг | 1 |
| 17 | 94-1303 | Адаптер | 1 |
| 19 | 94-1403 | Угловой штуцер | 1 |
| 20 | 9723294 | Разъём | 1 |
| 21 | A590912 | Пружинная шайба | 1 |
| 22 | J901225 | Болт | 1 |
| 23 | 94-2024 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
