Башенный гусёк стрелы остановка — HITACHI KH300

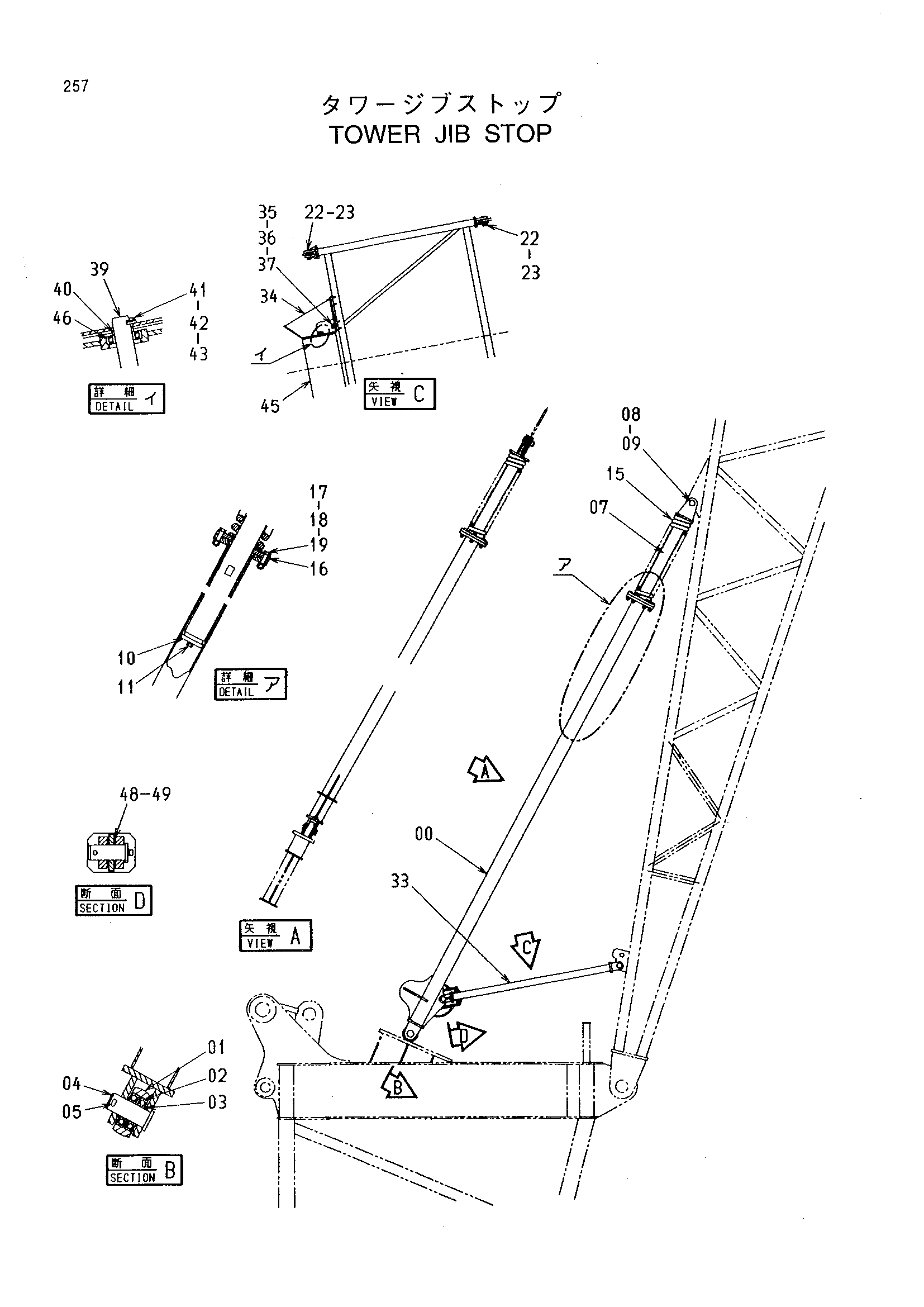

Заводская схема «Башенный гусёк стрелы остановка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149196 | Башенный гусёк стрелы остановка | 1 | |
| 00 | 8065357 | Опора наружный | 2 |
| 01 | 4338142 | Ролик | 2 |
| 02 | 971195 | Шариковый подшипник | 4 |
| 03 | 4173901 | Проставка | 4 |
| 04 | 4365492 | Палец | 2 |
| 05 | A768056 | Шплинт | 2 |
| 07 | 8065359 | Опора внутренний | 2 |
| 08 | 4136803 | Палец | 2 |
| 09 | A768045 | Шплинт | 2 |
| 10 | 4365493 | Пластина | 2 |
| 11 | J011030 | Болт с шайбой | 4 |
| 15 | 4365498 | Пружина | 2 |
| 16 | 4365494 | Пластина | 4 |
| 17 | J901250 | Болт | 12 |
| 18 | A590112 | Плоская шайба | 12 |
| 19 | M660012 | U-образная гайка | 12 |
| 22 | 449934 | Палец | 4 |
| 23 | A766040 | Шплинт | 4 |
| 33 | 7033765 | Шток коннектинг | 1 |
| 34 | 8069744 | Кронштейн | 2 |
| 35 | J901625 | Болт | 8 |
| 36 | A590916 | Пружинная шайба | 8 |
| 37 | A590116 | Плоская шайба | 8 |
| 39 | 4386341 | Мост | 1 |
| 40 | 4125057 | Проставка | 2 |
| 41 | X280071 | Стопорная пластина | 2 |
| 42 | J900812 | Болт | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 45 | 8069206 | Ролик | 1 |
| 46 | 971195 | Шариковый подшипник | 2 |
| 48 | 4392602 | Проставка | 8 |
| 49 | 4381587 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
