Подъёмный механизм трубопроводы — HITACHI KH300

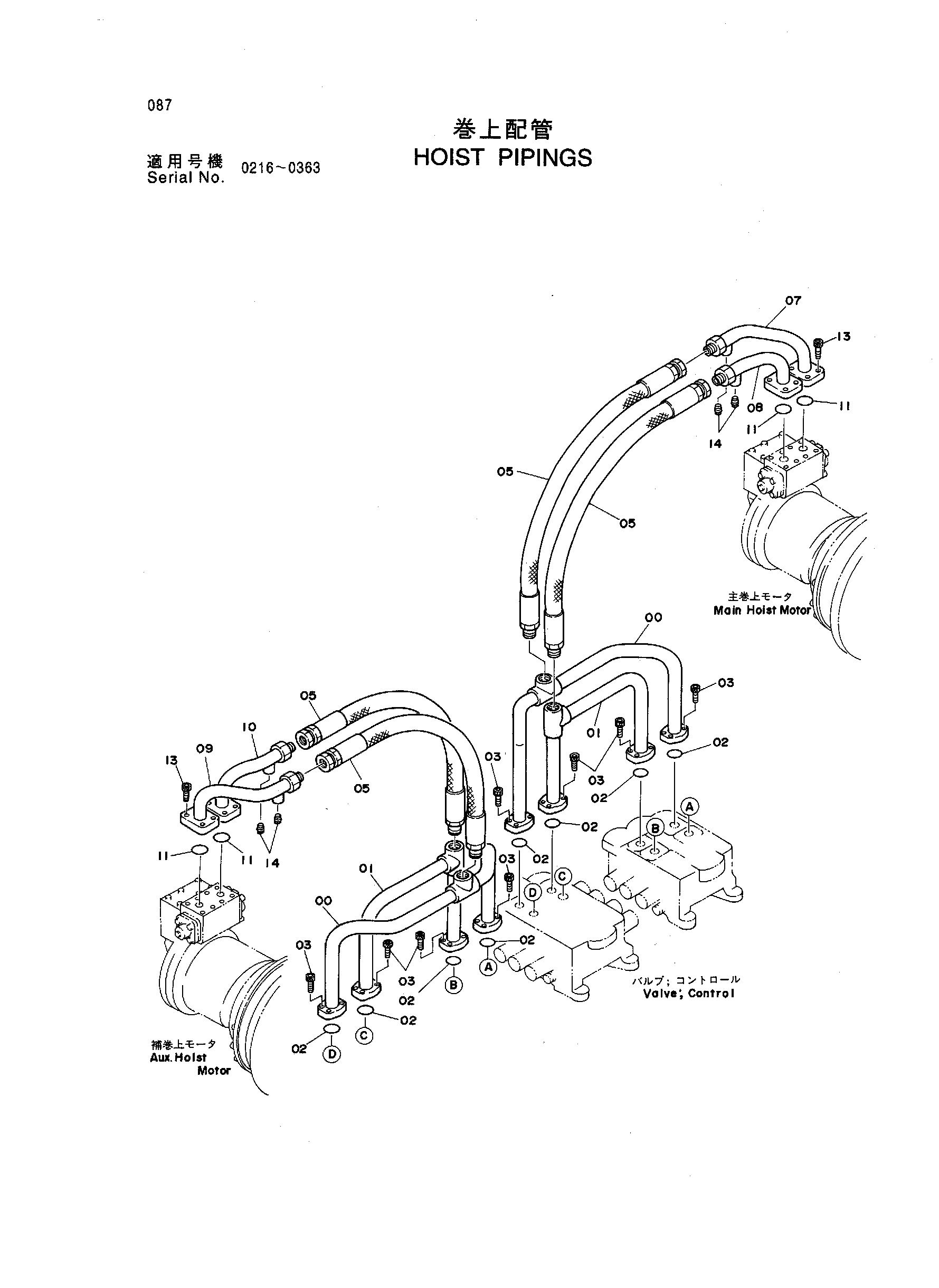

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8033189 | Трубка(H1) | 2 |
| 01 | 9723377 | Трубка(H2) | 2 |
| 02 | A811035 | Уплотнительное кольцо | 8 |
| 03 | M341036 | Болт с внутренним шестигранником | 32 |
| 05 | 4166363 | Шланг | 4 |
| 07 | 9723378 замена: 9725371 | Трубка(H3) | 1 |
| 07 | 9725371 | Трубка(H5) | 1 |
| 08 | 9725370 замена: 9725372 | Трубка(H4) | 1 |
| 08 | 9725372 | Трубка(H6) | 1 |
| 09 | 9725371 | Трубка(H5) | 1 |
| 10 | 9725372 | Трубка(H6) | 1 |
| 11 | A811040 | Уплотнительное кольцо | 4 |
| 13 | M351236 | Болт с внутренним шестигранником | 16 |
| 14 | 94-2023 замена: 447483 | Пробка | 4 |
| 14 | 447483 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
