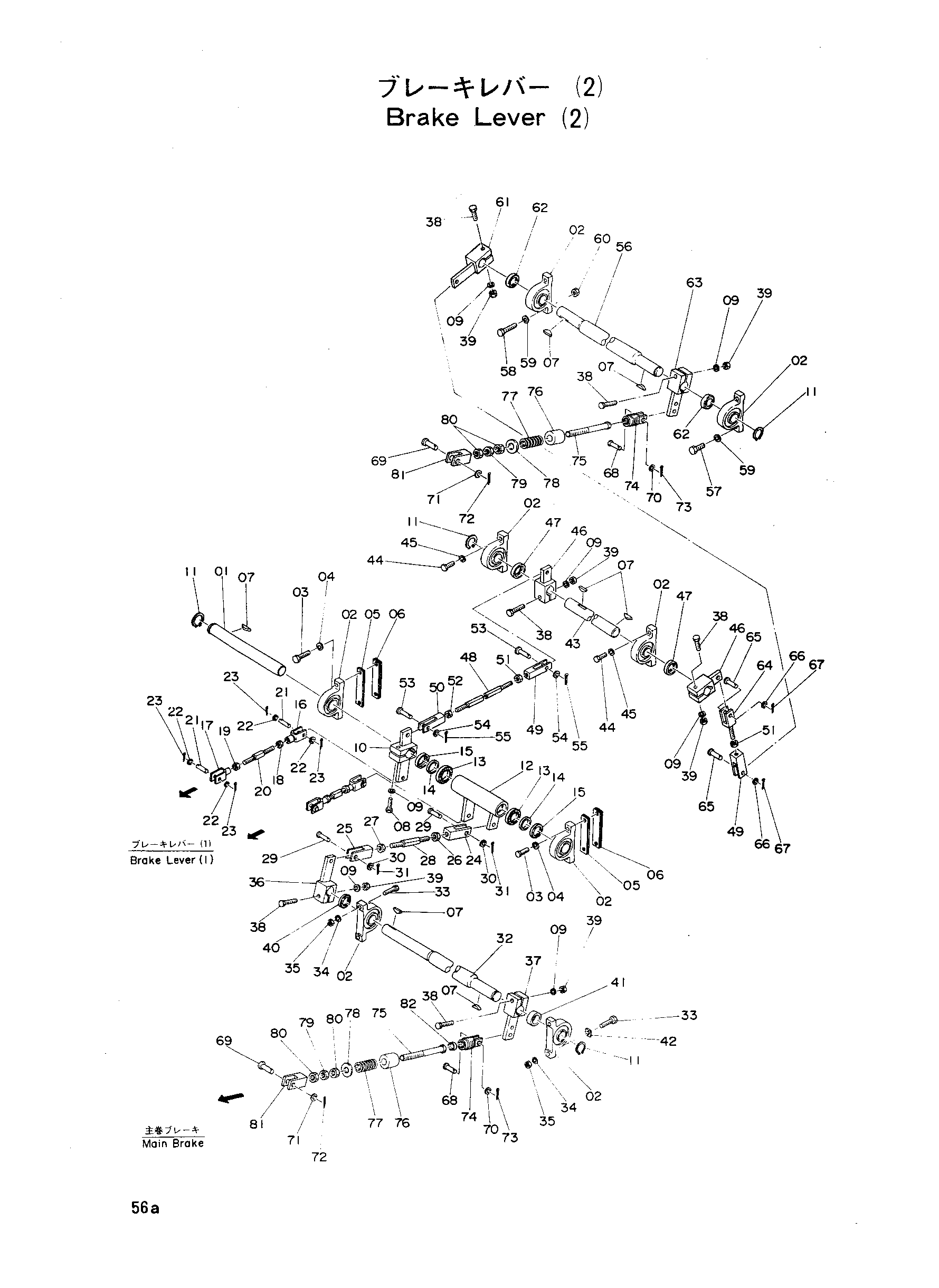

Тормоз рычаг(2) — HITACHI KH300

Заводская схема «Тормоз рычаг(2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4024213	Мост	1
02	Z942014	Блок	8
03	M111240	Болт	4
04	A590912	Пружинная шайба	4
05	Z441273	Регулировочная шайба	6
06	Z441274	Регулировочная шайба	16
07	Z41504	Шпонка воодруфф	7
08	M111050	Болт	1
09	A590910	Пружинная шайба	7
10	9702263	Рычаг	1
11	Z929231	Кольцо	4
12	8002802	Рычаг	1
13	Z944503	Игольчатый подшипник	2
14	Z47469	Уплотнение	2
15	Z445076	Крышка	2
16	9700172	Концевой вилка	2
17	9700285	Концевой вилка(левый)	2
18	M501613	Гайка	2
19	4002684	Гайка(левый)	2
20	4024214	Шток	2
21	4001826	Палец	4
22	A590114	Шайба	4
23	A763025	Шплинт	4
24	M981688	Концевой вилка	1
25	M991688	Концевой вилка	1
26	M501613	Гайка	1
27	4002684	Гайка(левый)	1
28	4024215	Шток	1
29	Z441947	Палец	2
30	A590116	Шайба	2
31	A765025	Шплинт	2
32	3004293	Мост	1
33	M111250	Болт	4
34	A590912	Пружинная шайба	4
35	M501210	Гайка	4
36	9702264	Рычаг	1
37	9702899	Рычаг	1
38	M101063	Болт	6
39	A590910	Пружинная шайба	6
40	Z445076	Крышка	1
41	4024216	Проставка	1
42	J21684	Кханнел-васхер	2
43	4024217	Мост	1
44	M111240	Болт	4
45	A590912	Пружинная шайба	4
46	9702265	Рычаг	2
47	Z445076	Крышка	2
48	4053166	Шток	1
49	M981688	Концевой вилка	2
50	M991688	Концевой вилка	1
51	M501613	Гайка	2
52	4002684	Гайка(левый)	1
53	Z441947	Палец	2
54	A590116	Шайба	2
55	A765025	Шплинт	2
56	3004292	Мост	1
57	M111236	Болт	2
58	M111250	Болт	2
59	A590912	Пружинная шайба	4
60	M501210	Гайка	2
61	9702264	Рычаг	1
62	Z445076	Крышка	2
63	9702899	Рычаг	1
64	4024220	Концевой вилка	1
65	Z441947	Палец	2
66	A590116	Шайба	2
67	A765025	Шплинт	2
68	Z441947	Палец	2
69	Z415924	Палец	2
70	A590116	Шайба	2
71	A590120	Шайба	2
72	A765036	Шплинт	2
73	A765025	Шплинт	2
74	4024221	Разъём	2
75	4024222	Шток	2
76	4024223	Колпачок	2
77	4024224	Пружина	2
78	4024225	Проставка	2
79	M502016	Гайка	2
80	M502012	Гайка	4
81	4024226	Концевой вилка	2
