Трукк рама — HITACHI KH300

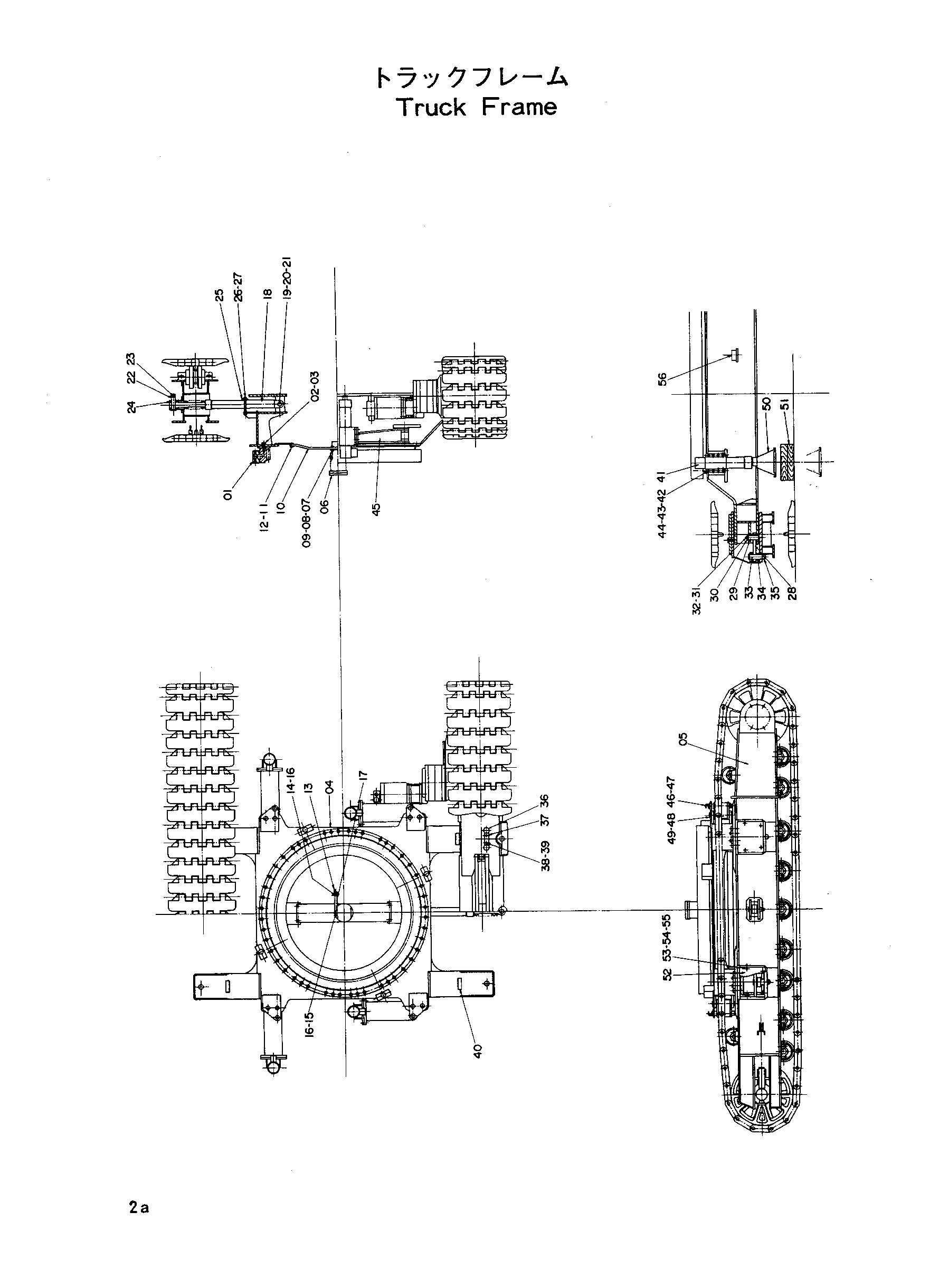

Заводская схема «Трукк рама» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4100968	Поворот киркле	1
02	4057811	Болт	38
03	4057812	Проставка	38
04	5000605	Рама трукк	1
05	9021826	Рама боковой	1
06	4113866	Центральный коллектор	1
07	M111250	Болт	4
08	A590912	Пружинная шайба	4
09	M501210	Гайка	4
10	3011299	Кронштейн	1
11	M111640	Болт	4
12	A590916	Пружинная шайба	12
13	9706650	Кронштейн	1
14	M111445	Болт	1
15	M111480	Болт	1
16	M501411	Гайка	4
17	4058211	Тяга	3
18	4071690	Гидроцилиндр	2
19	4072171	Палец	2
20	4023405	Шайба	2
21	A768080	Шплинт	2
22	4023416	Палец	2
23	Z947447	Палец кольцо	2
24	4072170	Проставка	2
25	4054974	Опора	2
26	4054975	Болт	4
27	M502016	Гайка	8
28	4042483	Тяга	4
29	4023414	Палец	4
30	4023412	Блокировка сиденье	4
31	A590910	Пружинная шайба	8
32	M111018	Болт	4
33	4023416	Палец	4
34	4072172	Проставка	4
35	Z947447	Палец кольцо	4
36	4023415	Болт	8
37	4072173	Сиденье блокировка	4
38	A590910	Пружинная шайба	8
39	M211040	Болт	8
40	4054281	Ограничитель	4
41	4053251	Гидроцилиндр джакк	4
42	M112071	Болт	32
43	A590920	Пружинная шайба	4
44	M512016	Гайка	4
45	7005555	Балка	4
46	9707571	Палец	4
47	4043750	Палец блокировка	4
48	4077675	Палец	4
49	A768090	Шплинт	4
50	7001464	Поплавок	4
51	8000283	Пластина	8
52	4072169	Крышка	4
53	Z489364	Шайба	16
54	A590910	Пружинная шайба	16
55	M211022	Болт	16
56	4091871	Уровень	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
