Пилотный трубопроводы (третий барабан): 3 — HITACHI KH300

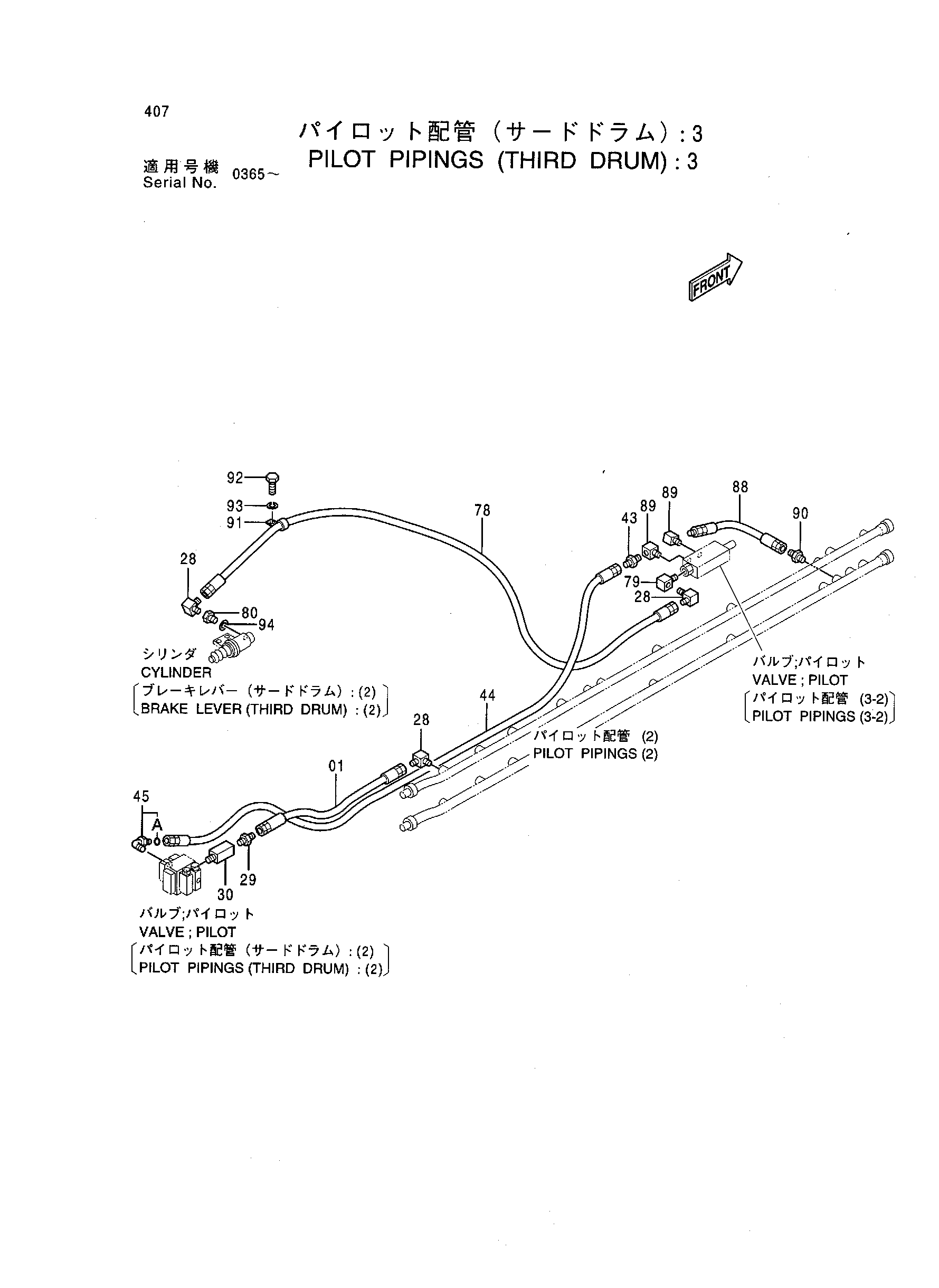

Заводская схема «Пилотный трубопроводы (третий барабан): 3» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4079762 | Шланг | 1 |
| 28 | 94-1402 | Угловой штуцер | 3 |
| 29 | 94-1302 | Адаптер | 1 |
| 30 | 4190866 | Тройник | 1 |
| 43 | 94-1302 | Адаптер | 1 |
| 44 | 4251997 | Шланг | 1 |
| 45 | 4037761 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4192091 | Шланг | 1 |
| 79 | 4156948 | Угловой штуцер | 1 |
| 80 | 4000585 | Адаптер | 1 |
| 88 | 4054370 | Резиновый шланг | 1 |
| 89 | 4156948 | Угловой штуцер | 2 |
| 90 | 94-1302 | Адаптер | 1 |
| 91 | 4190277 | Зажим | 1 |
| 92 | J901016 | Болт | 1 |
| 93 | A590910 | Пружинная шайба | 1 |
| 94 | 499107 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
