Башенный ограничитель подъёма сигнализация устройство — HITACHI KH300

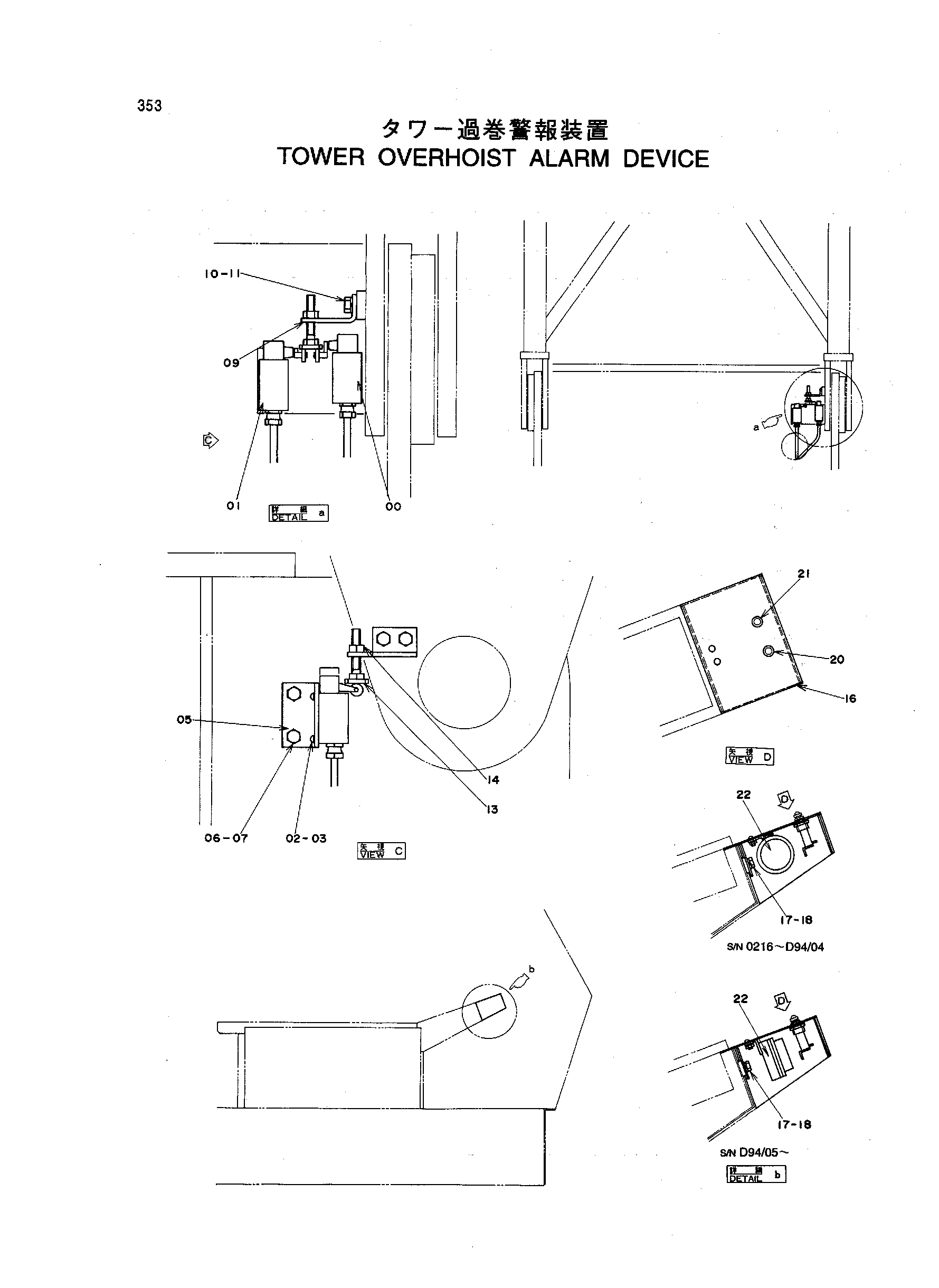

Заводская схема «Башенный ограничитель подъёма сигнализация устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4170117 | Выключатель концевой | 1 |
| 01 | 4170118 | Выключатель концевой | 1 |
| 02 | M430620 | Винт | 8 |
| 03 | A590906 | Пружинная шайба | 8 |
| 05 | 4170581 | Кронштейн | 1 |
| 06 | J901020 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 09 | 9722257 | Кронштейн | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 9717015 | Ответная планка | 1 |
| 14 | J950010 | Гайка | 1 |
| 16 | 9720759 | Кронштейн | 1 |
| 17 | J900614 | Болт | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 20 | 4028788 | Фонарь | 1 |
| 21 | 4023513 | Фонарь пилотный | 1 |
| 22 | 4029215 замена: 4281824 | Зуммер | 1 |
| 22 | 4281824 | Зуммер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
