Супер-фине скорость рычаг управления — HITACHI KH300

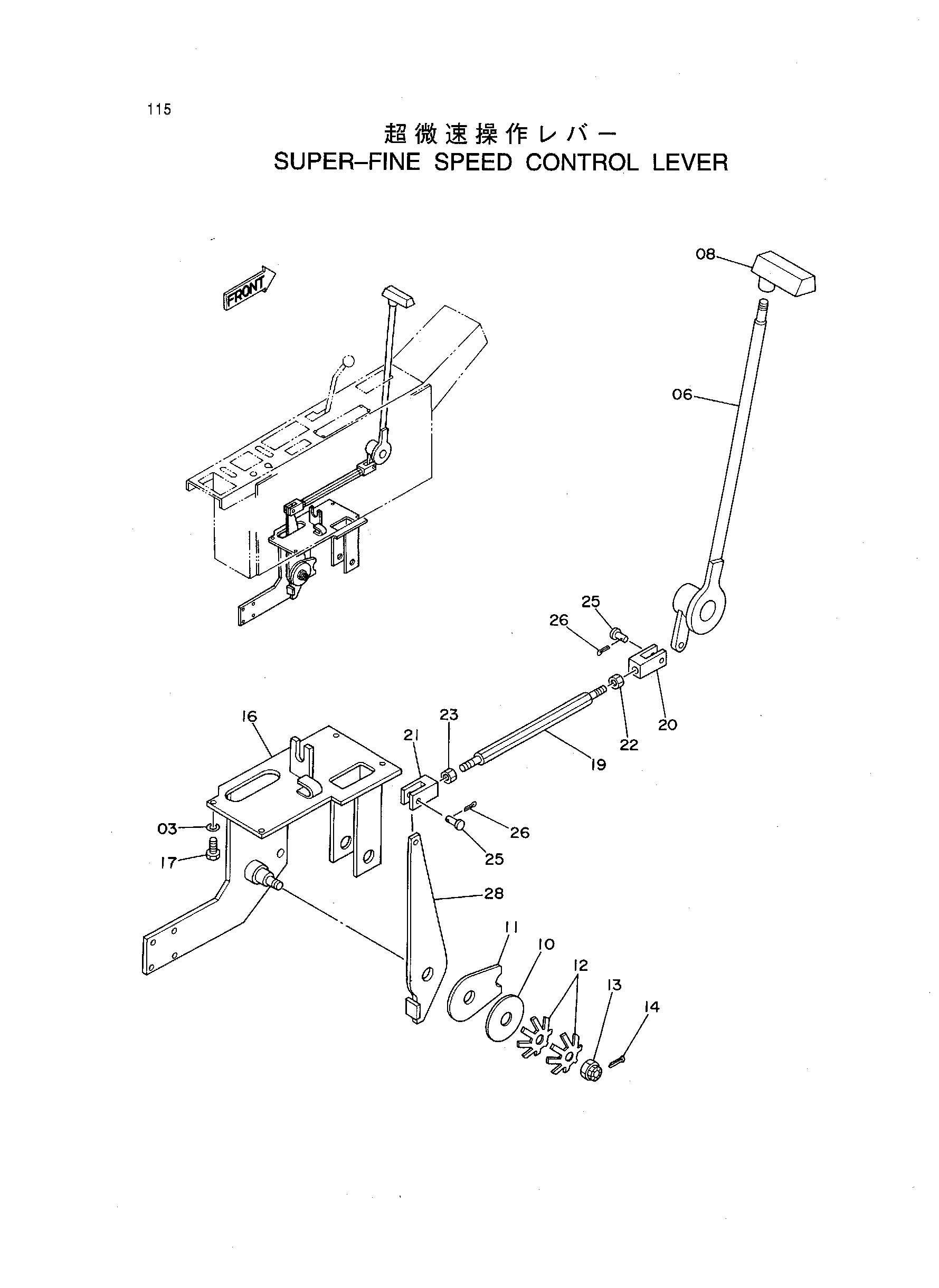

Заводская схема «Супер-фине скорость рычаг управления» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590910 | Пружинная шайба | 4 |
| 06 | 8035793 | Рычаг | 1 |
| 08 | 4122423 | Рукоятка | 1 |
| 10 | 428770 | Дисковый | 1 |
| 11 | 4053155 | Пластина | 1 |
| 12 | 48569 | Пружина флусх | 1 |
| 12 | 48569 | Пружина флусх | 2 |
| 13 | M531008 | Корончатая гайка | 1 |
| 14 | A762025 | Шплинт | 1 |
| 16 | 8035792 | Кронштейн | 1 |
| 17 | J901025 | Болт | 4 |
| 19 | 4189935 | Шток | 1 |
| 20 | M990844 | Концевой вилка | 1 |
| 21 | M980844 | Концевой вилка | 1 |
| 22 | M580008 | Гайка (левый) | 1 |
| 23 | M500807 | Гайка | 1 |
| 25 | A740821 | Палец | 2 |
| 26 | A762013 | Шплинт | 2 |
| 28 | 9725474 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
