Крышка — HITACHI KH300

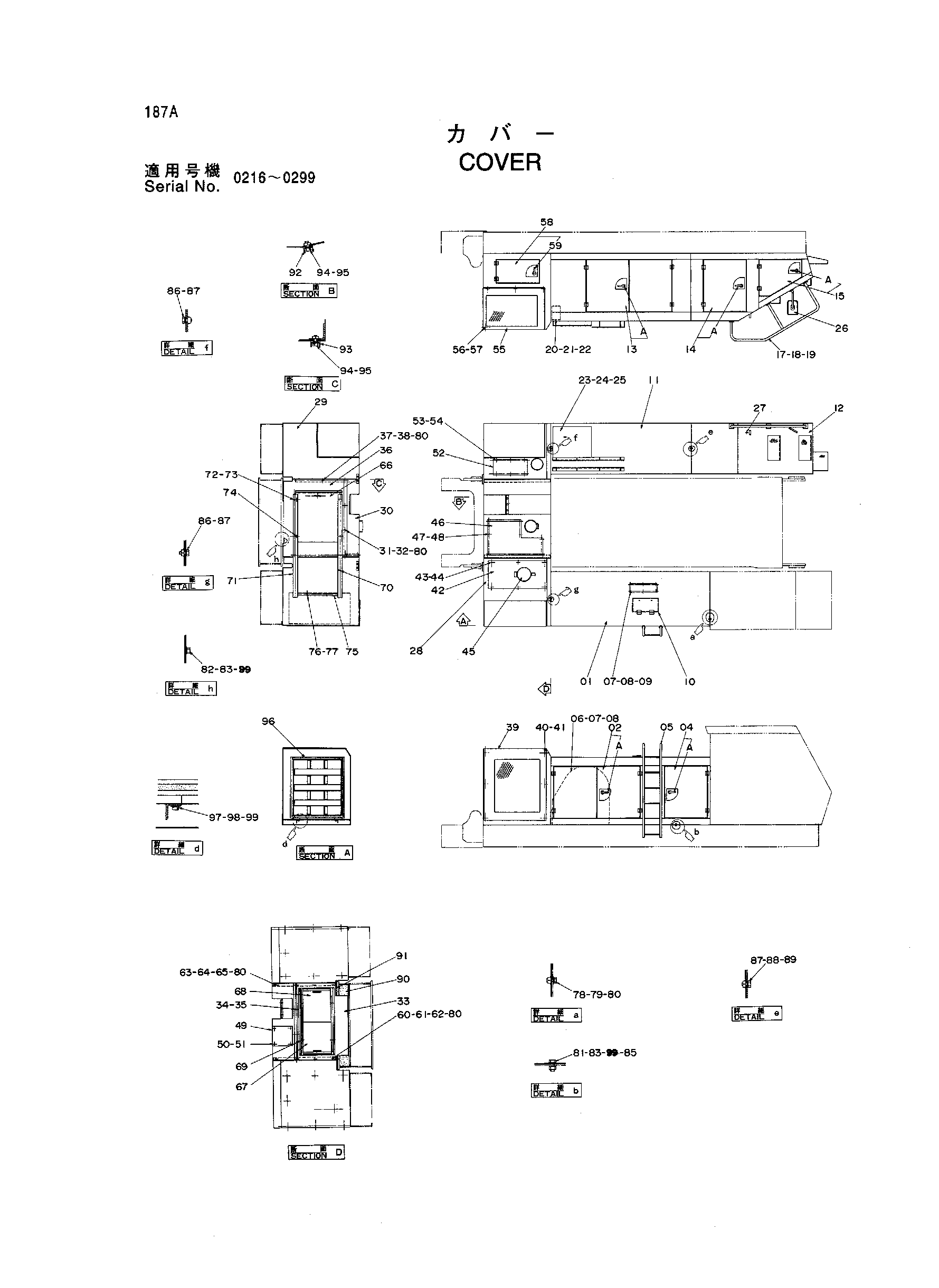

Заводская схема «Крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-10	4188803	Крышка R в сборе	1
01	4194792	Крышка R	1
02	4182229	Дверь	1
02A	4024900	Рукоятка	1
04	4182226	Дверь	1
04A	4024900	Рукоятка	1
05	4194793	Лестница	1
06	4194794	Крышка	1
07	J901025	Болт	14
08	A590910	Пружинная шайба	14
09	4194795	Крышка	1
10	4110149	Крышка	1
11-27	4188804	Крышка L в сборе	1
11	4194796	Крышка L	1
12	4194797	Крышка передний	1
13	4182229	Дверь	1
13A	4024900	Рукоятка	1
14	4182226	Дверь	1
14A	4024900	Рукоятка	1
15	4194798	Дверь	1
15A	4024900	Рукоятка	1
17	4194799	Поручень	1
18	J901015	Болт	12
19	A590910	Пружинная шайба	12
20	4194800	Крышка	1
21	J901025	Болт	4
22	A590910	Пружинная шайба	4
23	4194801	Крышка	1
24	J901030	Болт	6
25	A590910	Пружинная шайба	6
26	4182233	Зеркало	1
27	4161289	Резиновая втулка	1
28-77	4188805	Крышка задний в сборе	1
28	4194802	Крышка ER	1
29	4194803	Крышка EL	1
30	4194804	Крышка EA	1
31	J901022	Болт	10
32	A590910	Пружинная шайба	10
33	4194805	Крышка EB	1
34	J901025	Болт	8
35	A590910	Пружинная шайба	8
36	4194806	Крышка EC	1
37	J901025	Болт	6
38	A590910	Пружинная шайба	6
39	4194807	Крышка ERD	1
40	J901020	Болт	10
41	A590910	Пружинная шайба	10
42	4194808	Крышка RAD	1
43	J901020	Болт	6
44	A590910	Пружинная шайба	6
45	4182246	Крышка	1
46	4194809	Крышка	1
47	J901020	Болт	8
48	A590910	Пружинная шайба	8
49	4194810	Крышка	1
50	J901020	Болт	4
51	A590910	Пружинная шайба	4
52	4194811	Крышка	1
53	J901020	Болт	6
54	A590910	Пружинная шайба	6
55	4194812	Крышка воздуховод	1
56	J901022	Болт	7
57	A590910	Пружинная шайба	7
58	4194813	Дверь EL	1
59	4024900	Рукоятка	1
60	4194814	Опора R	1
61	J901025	Болт	10
62	A590910	Пружинная шайба	10
63	4194815	Опора L	1
64	J901025	Болт	9
65	A590910	Пружинная шайба	9
66	4194816	Дверь ER	1
67	4194817	Дверь EFA	1
68	4194818	Дверь EFB	1
69	M361022	Болт винг	4
70	4194819	Направляющая доор-у	1
71	4194820	Направляющая доор-л	1
72	J901025	Болт	6
73	A590910	Пружинная шайба	6
74	M361022	Болт винг	6
75	4194821	Ограничитель	1
76	J901025	Болт	2
77	A590910	Пружинная шайба	2
78	J901025	Болт	3
79	A590910	Пружинная шайба	3
80	J217083	Шайба	38
81	J901228	Болт	28
82	J901220	Болт	4
83	A590912	Пружинная шайба	32
84	A590112	Шайба	32
85	J950012	Гайка	28
86	J901022	Болт	14
87	A590910	Пружинная шайба	21
88	J901030	Болт	7
89	J950010	Гайка	7
90	4161109	Пластина	2
91	4161110	Пластина	2
92	4161108	Пластина	1
93	4190111	Пластина	2
94	M341022	Болт с внутренним шестигранником	7
95	A590110	Шайба	7
96	6006641	Воздуховод	1
97	J901235	Болт	4
98	A590912	Пружинная шайба	4
99	449490	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
