Основной стойка — HITACHI KH300

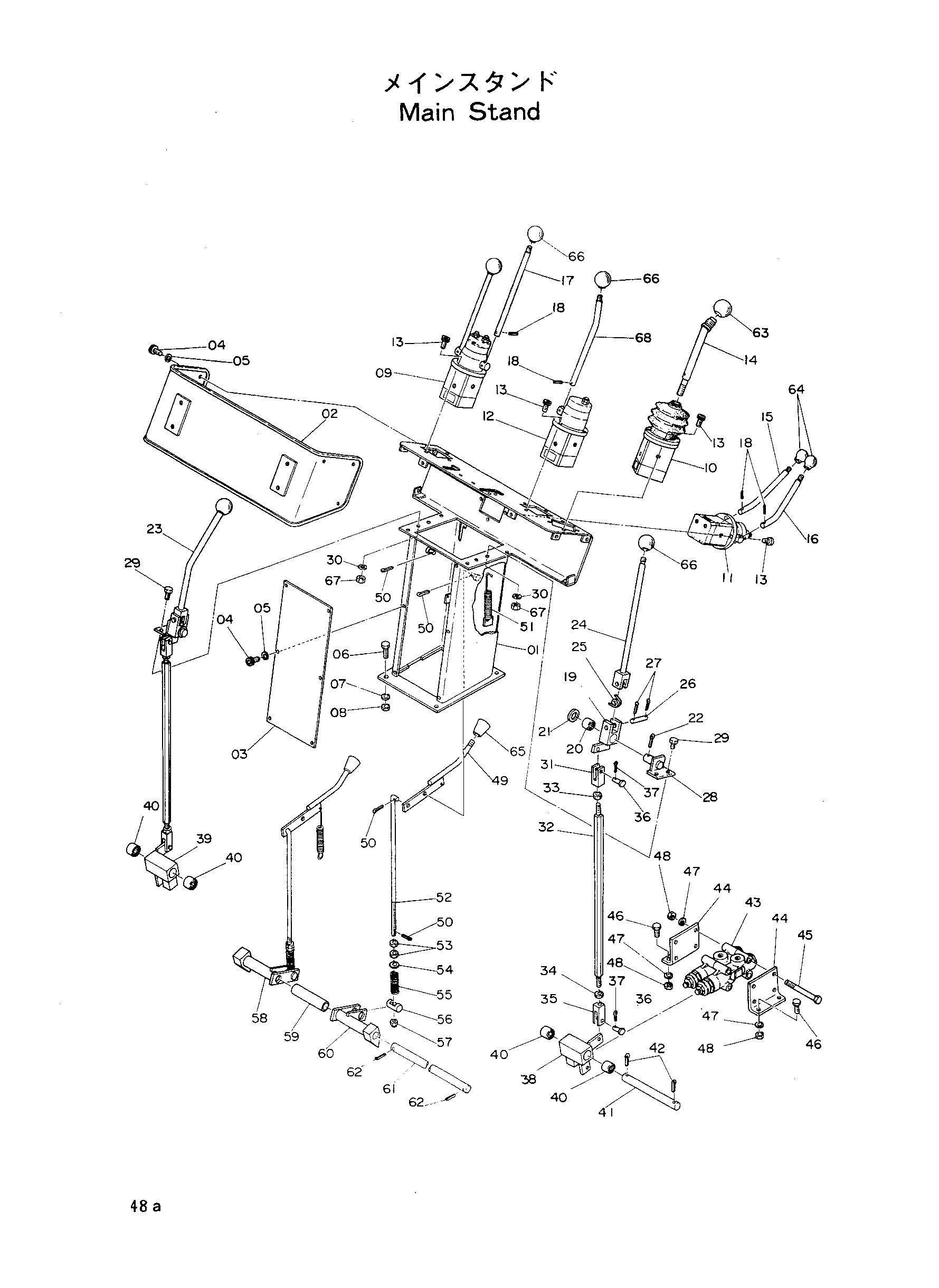

Заводская схема «Основной стойка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6000865	Стойка основной	1
01-05	7001732	Стойка-в сборе основной	1
02	7006665	Крышка(A)	1
03	4015387	Крышка	1
04	M340610	Болт с внутренним шестигранником	16
05	A590906	Пружинная шайба	16
06	M111025	Болт	4
07	A590910	Пружинная шайба	4
08	M501008	Гайка	4
09	4046405	Клапан	1
10	4046090	Клапан давление	1
11	4046406	Клапан	1
12	4046403	Клапан: давление	1
13	M340614	Болт	16
14	9701997	Рычаг	1
15	4020844	Рычаг	1
16	4020845	Рычаг	1
17	4015384	Рычаг	2
18	4015383	Пружинный штифт	5
19	9701419	Рычаг	2
20	Z972267	Игольчатый подшипник	2
21	A590120	Шайба	2
22	A764032	Шплинт	2
23	9704765	Рычаг муфта R	1
24	9704766	Рычаг муфта L	1
25	4027447	Пружина	2
26	Z499844	Палец	2
27	J412520	Шплинт	4
28	9701421	Палец	2
29	M200822	Болт	4
30	A590908	Пружинная шайба	4
31	M980844	Концевой вилка	2
32	4015382	Шток	2
33	M500807	Гайка	2
34	4015380	Гайка(левый)	2
35	M990844	Концевой вилка	2
36	A740821	Палец	4
37	A762013	Шплинт	4
38	9701426	Рычаг	1
39	9701427	Рычаг	1
40	Z972267	Игольчатый подшипник	4
41	4015397	Палец	1
42	A764032	Шплинт	2
43	4014493	Клапан прес.	1
44	4015398	Кронштейн	2
45	M200801	Болт	4
46	M200825	Болт	4
47	A590908	Пружинная шайба	8
48	M500807	Гайка	8
49	9713288	Рычаг	2
50	A762020	Шплинт	6
51	Z429228	Пружина тентион	2
52	4015381	Шток	2
53	M500807	Гайка	4
54	A590108	Шайба	2
55	Z494915	Пружина	2
56	4015400	Палец	2
57	M530810	Корончатая гайка	2
58	9702248	Рычаг	1
59	4015401	Проставка	1
60	9702247	Рычаг	1
61	4015399	Палец	1
62	A764032	Шплинт	2
63	4126834	Рукоятка	1
64	4014165	Рукоятка	2
65	Z442900	Рукоятка	2
66	Z499845	Рукоятка	5
67	M500807	Гайка	4
68	4125129	Рычаг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
