Бридле (башенный) — HITACHI KH300

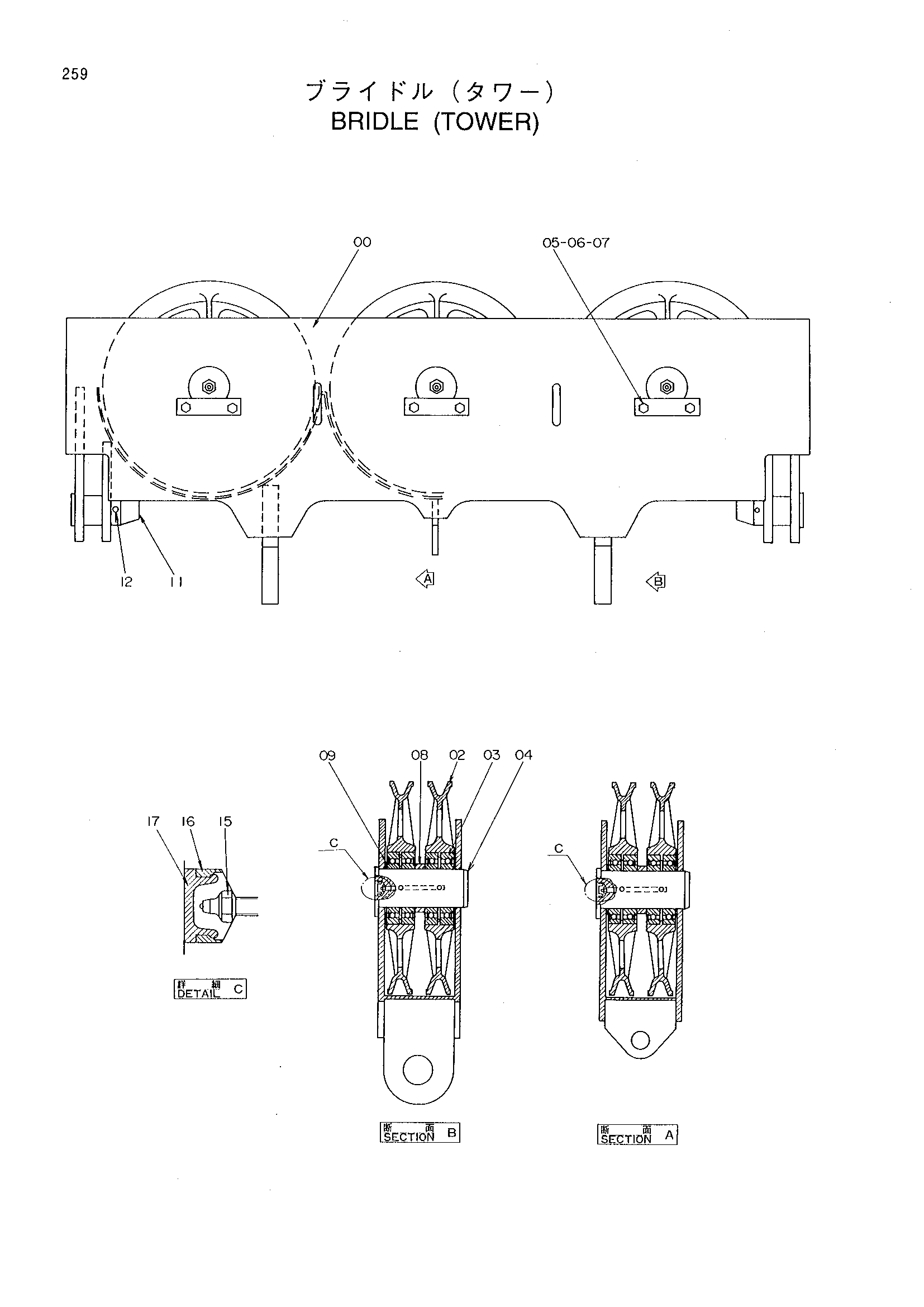

Заводская схема «Бридле (башенный)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059740 | Бридле | 1 | |
| 00 | 7014314 | Бридле | 1 |
| 02 | 3075073 | Канатный блок | 6 |
| 03 | 944922 | Шариковый подшипник | 12 |
| 04 | 4159390 | Палец | 3 |
| 05 | 4135186 | Пластина | 3 |
| 06 | J901225 | Болт | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 08 | 4088400 | Проставка | 3 |
| 09 | 442617 | Проставка | 6 |
| 11 | 4062839 | Палец | 2 |
| 12 | A761000 | Шплинт | 2 |
| 15 | J75481 | Штуцер | 3 |
| 16 | 4130686 | Втулка | 3 |
| 17 | 4105912 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
