Тормоз крышка — HITACHI KH300

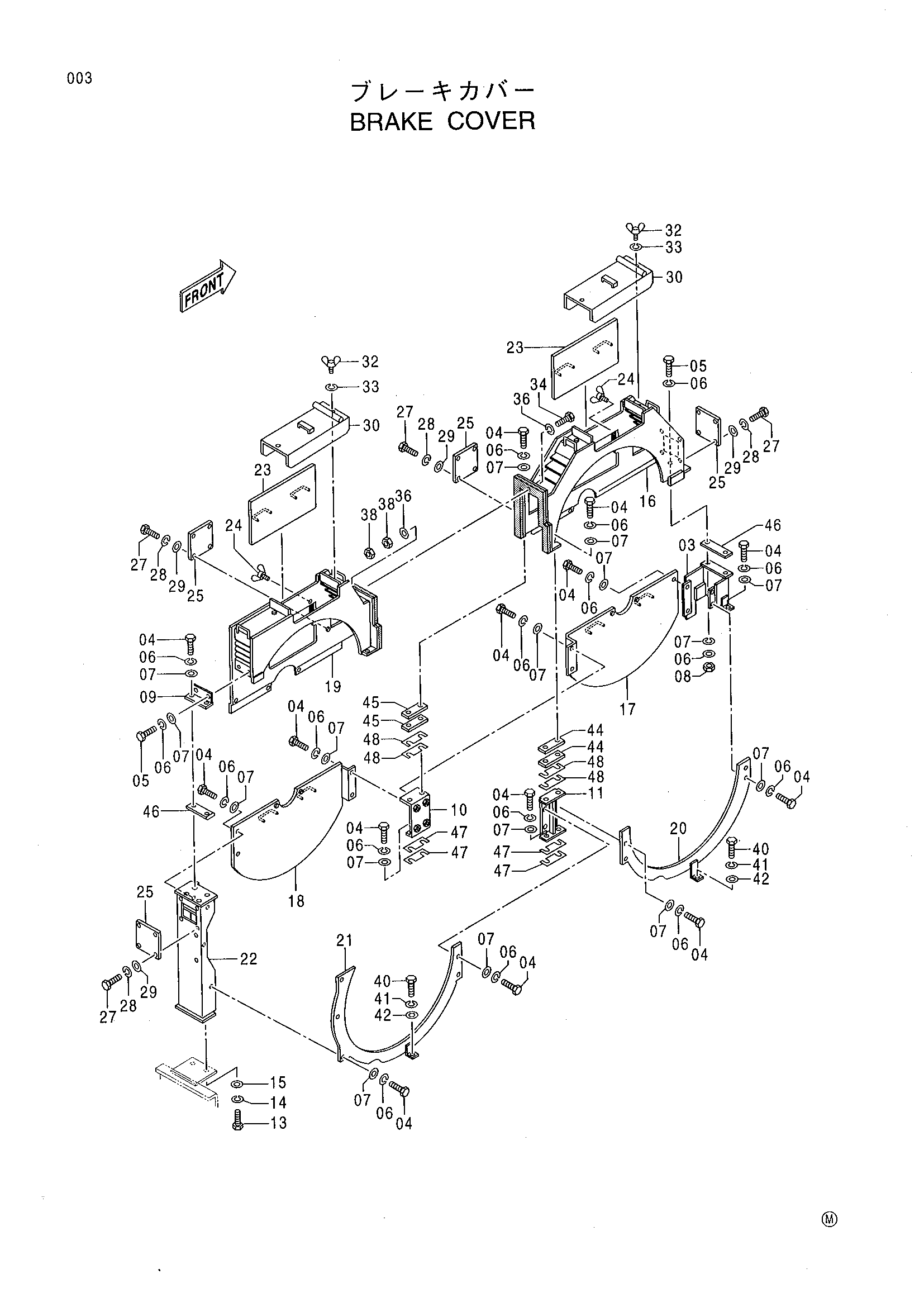

Заводская схема «Тормоз крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8050013	Крышка	1
04	J901222	Болт	35
05	J901235	Болт	4
06	A590912	Пружинная шайба	39
07	449490	Шайба	39
08	J950012	Гайка	2
09	4269814	Кронштейн	1
10	8050012	Крышка	1
11	8033850	Крышка	1
13	J901235	Болт	2
14	A590912	Пружинная шайба	2
15	449490	Шайба	2
16	6011540	Крышка	1
17	8050014	Крышка	1
18	8050015	Крышка	1
19	6011539	Крышка	1
20	8035905	Крышка	1
21	8035904	Крышка	1
22	7023959	Крышка	1
23	9723762	Крышка	2
24	M360816	Болт винг	8
25	4201505	Крышка	4
27	J900614	Болт	16
28	A590906	Пружинная шайба	16
29	A590106	Плоская шайба	16
30	9736412	Крышка	2
32	M360825	Болт винг	4
33	A590908	Пружинная шайба	4
34	J901250	Болт	1
36	A590112	Плоская шайба	2
38	J950012	Гайка	2
40	J901020	Болт	2
41	A590910	Пружинная шайба	2
42	J217083	Шайба	2
44	4190827	Регулировочная шайба	2
45	4190828	Регулировочная шайба	2
46	4269815	Регулировочная шайба	2
47	4196660	Регулировочная шайба	4
48	4201777	Регулировочная шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
