Ход трубопроводы (2-1) — HITACHI KH300

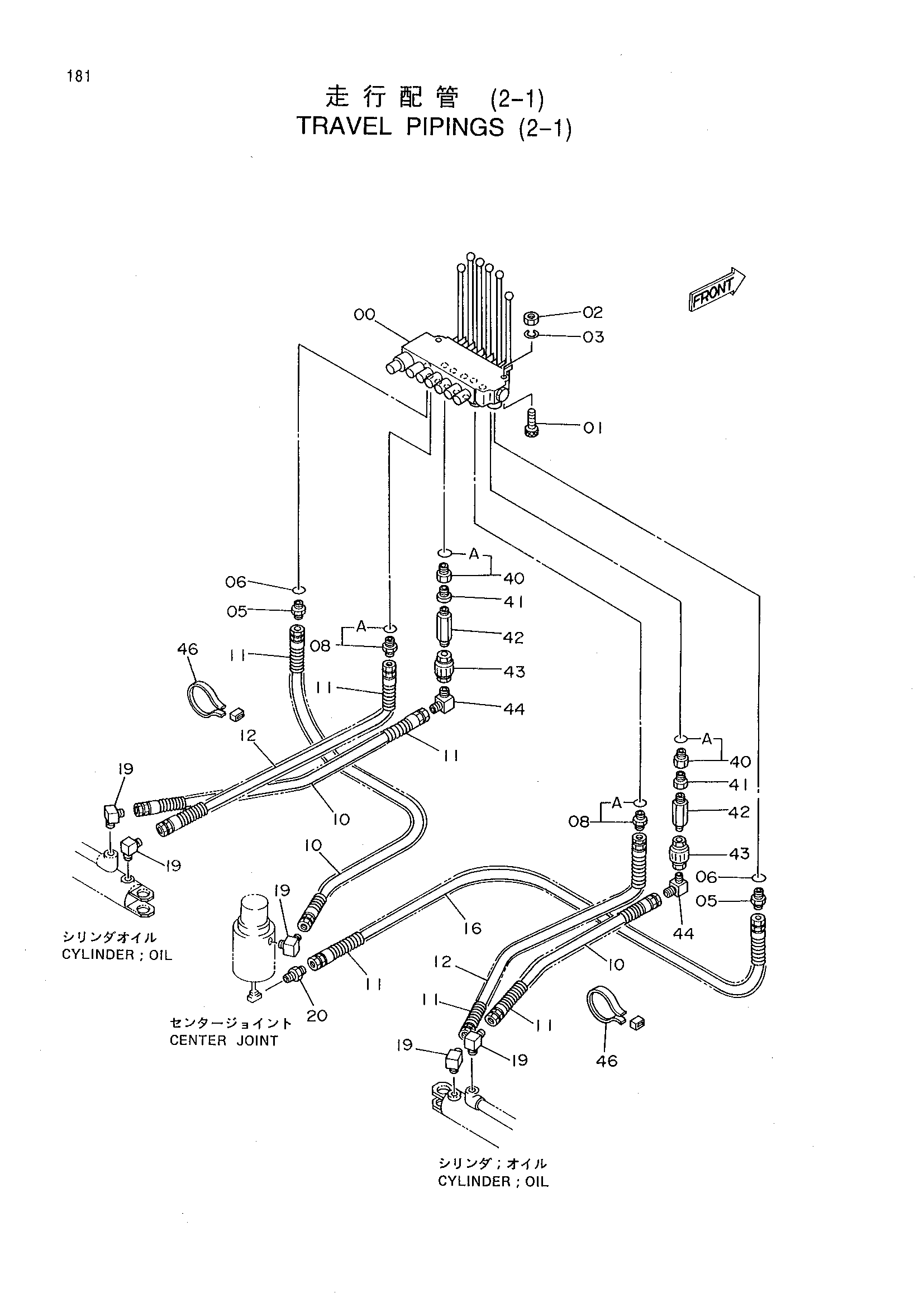

Заводская схема «Ход трубопроводы (2-1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188680 | Гидрораспределитель | 1 |
| 01 | M340860 | Болт с внутренним шестигранником | 3 |
| 02 | M500807 | Гайка | 3 |
| 03 | A590908 | Пружинная шайба | 3 |
| 05 | 4159159 | Адаптер | 2 |
| 06 | 4506418 | Уплотнительное кольцо | 2 |
| 08 | 4042031 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 2 |
| 10 | 4159510 | Шланг | 3 |
| 11 | 4055167 | Защитный кожух | 6 |
| 12 | 4159509 | Шланг | 2 |
| 16 | 4157634 | Шланг | 1 |
| 19 | 94-1402 | Угловой штуцер | 5 |
| 20 | 94-1302 | Адаптер | 1 |
| 40 | 4094409 | Адаптер | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 2 |
| 41 | 94-1601 | Переходник | 2 |
| 42 | 4024258 | Адаптер | 2 |
| 43 | 4189448 | Клапан тхроттле | 2 |
| 44 | 4118999 | Угловой штуцер | 2 |
| 46 | 4077322 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
