Тормоз рычаг (третий барабан): 2 — HITACHI KH300

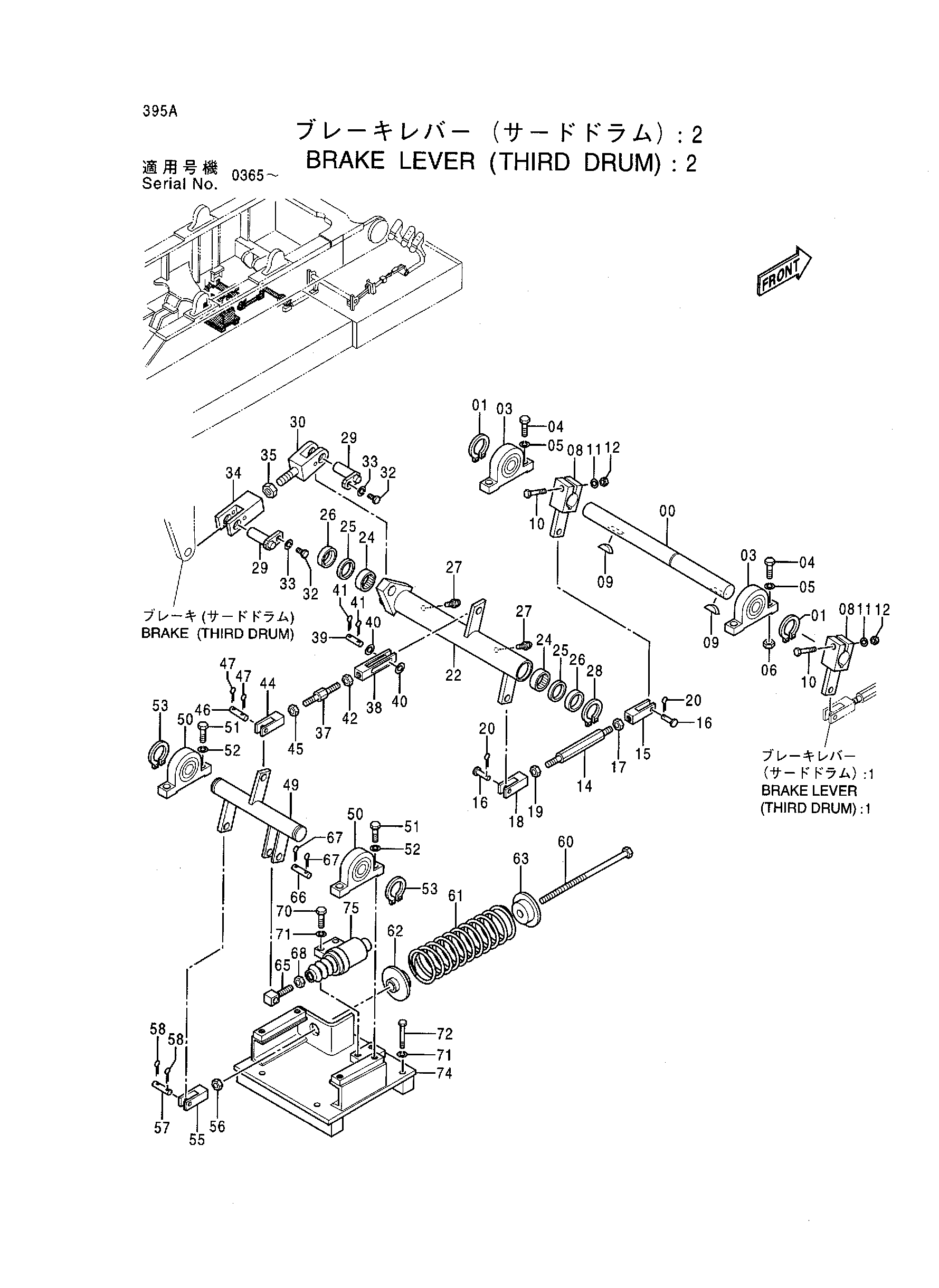

Заводская схема «Тормоз рычаг (третий барабан): 2» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051064 | Мост | 1 |
| 01 | 929231 | Кольцо | 2 |
| 03 | 942014 | Блок | 2 |
| 04 | J901245 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 2 |
| 08 | 9737252 | Рычаг | 2 |
| 09 | 41504 | Шпонка воодруфф | 2 |
| 10 | J901065 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J950010 | Гайка | 2 |
| 14 | 4277110 | Шток | 1 |
| 15 | 4137317 | Концевой вилка(правый) | 1 |
| 16 | A741436 | Палец | 2 |
| 17 | J950014 | Гайка | 1 |
| 18 | 4137329 | Концевой вилка(левый) | 1 |
| 19 | J955014 | Гайка L | 1 |
| 20 | A764020 | Шплинт | 2 |
| 22 | 8051067 | Рычаг | 1 |
| 24 | 944503 | Игольчатый подшипник | 2 |
| 25 | 47469 | Уплотнение | 2 |
| 26 | 445076 | Крышка | 2 |
| 27 | J75581 | Пресс-маслёнка | 2 |
| 28 | 929231 | Кольцо | 1 |
| 29 | 9741225 | Палец | 2 |
| 30 | 4204688 | Концевой вилка | 1 |
| 32 | J901220 | Болт | 2 |
| 33 | A590912 | Пружинная шайба | 2 |
| 34 | 4204686 | Концевой вилка | 1 |
| 35 | J953020 | Гайка | 1 |
| 37 | 4142248 | Шток | 1 |
| 38 | 4142244 | Концевой вилка | 1 |
| 39 | 4001826 | Палец | 1 |
| 40 | A590114 | Плоская шайба | 2 |
| 41 | A763020 | Шплинт | 2 |
| 42 | M581411 | Гайка | 1 |
| 44 | 4137328 | Концевой вилка(левый) | 1 |
| 45 | M580014 | Гайка (левый) | 1 |
| 46 | A751444 | Палец | 1 |
| 47 | A764020 | Шплинт | 2 |
| 49 | 9737253 | Мост | 1 |
| 50 | 942014 | Блок | 2 |
| 51 | J901245 | Болт | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | 929231 | Кольцо | 2 |
| 55 | 4137316 | Концевой вилка(правый) | 1 |
| 56 | M581411 | Гайка | 1 |
| 57 | A751444 | Палец | 1 |
| 58 | A764020 | Шплинт | 2 |
| 60 | 4156483 | Болт | 1 |
| 61 | 4079631 | Пружина | 1 |
| 62 | 4091729 | Сиденье | 1 |
| 63 | 4091726 | Сиденье | 1 |
| 65 | 4157370 | Шток | 1 |
| 66 | 414936 | Палец | 1 |
| 67 | A764020 | Шплинт | 2 |
| 68 | M501411 | Гайка | 1 |
| 70 | J901235 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 6 |
| 72 | J901270 | Болт | 4 |
| 74 | 7026259 | Кронштейн | 1 |
| 75 | 4325999 | Гидроцилиндр. масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
