Муфта рычаг — HITACHI KH300

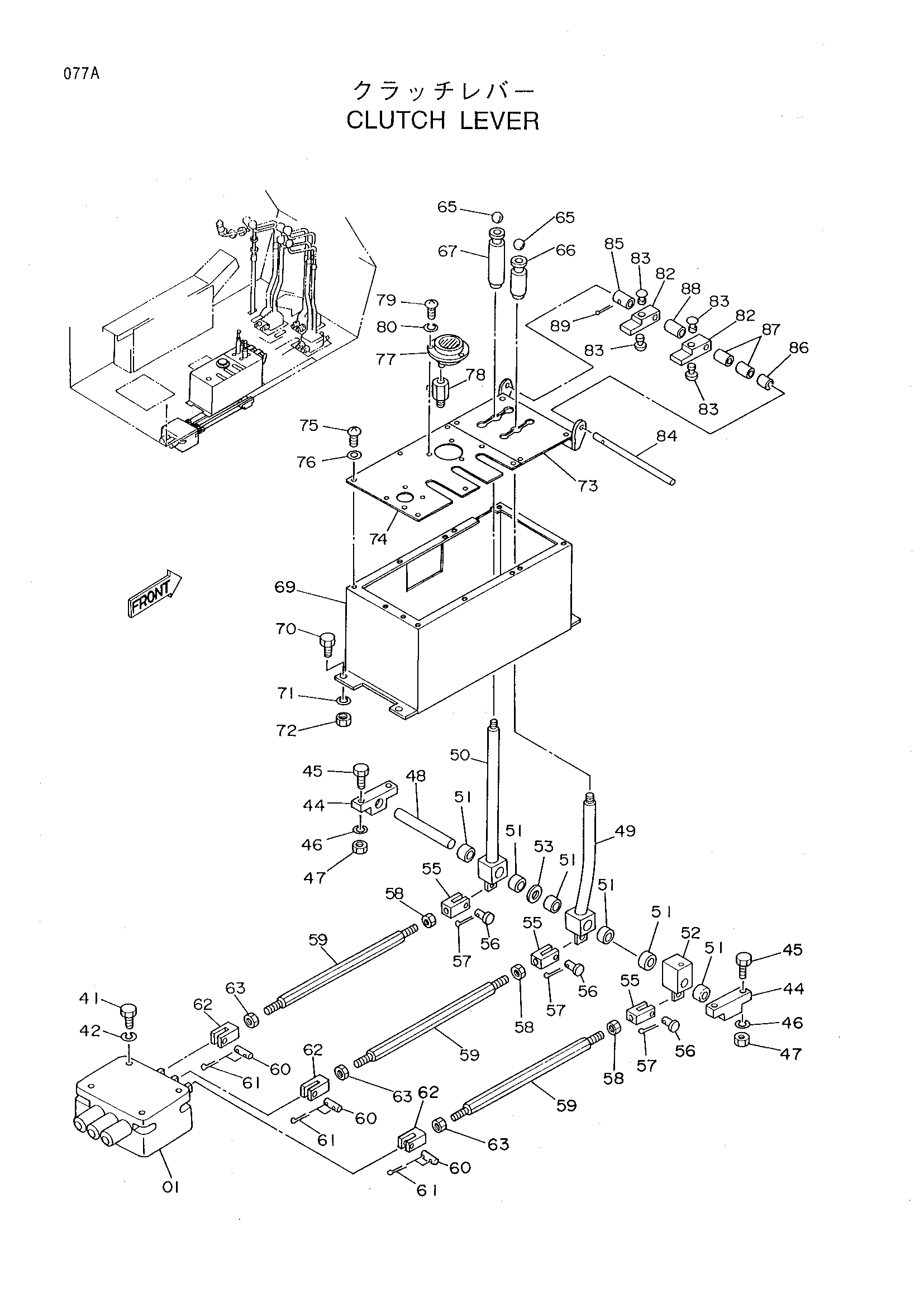

Заводская схема «Муфта рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155359 | Гидрораспределитель | 1 |
| 41 | M111020 | Болт | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 44 | 4156612 | Педестал | 2 |
| 45 | J901035 | Болт | 4 |
| 46 | A590910 | Пружинная шайба | 4 |
| 47 | J950010 | Гайка | 4 |
| 48 | 4156611 | Палец | 1 |
| 49 | 9720817 | Рычаг | 1 |
| 50 | 9720818 | Рычаг | 1 |
| 51 | 4075781 | Втулка | 6 |
| 52 | 9719887 | Рычаг | 1 |
| 53 | A590120 | Шайба | 2 |
| 55 | M990844 | Концевой вилка | 3 |
| 56 | A740821 | Палец | 3 |
| 57 | A762013 | Шплинт | 3 |
| 58 | M580008 | Гайка (левый) | 3 |
| 59 | 4156609 | Шток | 3 |
| 60 | 485445 | Палец | 3 |
| 61 | A761610 | Шплинт | 6 |
| 62 | 4156610 | Концевой вилка(правый) | 3 |
| 63 | M500807 | Гайка | 3 |
| 65 | 4156615 | Рукоятка | 2 |
| 66 | 4165364 | Замок | 1 |
| 67 | 4165365 | Замок | 1 |
| 69 | 7014585 | Стойка | 1 |
| 70 | J901020 | Болт | 4 |
| 71 | A590910 | Пружинная шайба | 4 |
| 72 | J950010 | Гайка | 4 |
| 73 | 8030843 | Крышка | 1 |
| 74 | 8028948 | Крышка | 1 |
| 75 | J650620 | Винт | 10 |
| 76 | J250006 | Плоская шайба | 10 |
| 77 | 4172912 | Указатель прес | 1 |
| 78 | 4151610 | Думпер | 1 |
| 79 | J850416 | Винт | 3 |
| 80 | J251004 | Пружинная шайба | 3 |
| 82 | 4165357 | Ограничитель | 2 |
| 83 | 4165358 | Резиновая подушка | 4 |
| 84 | 4165359 | Палец | 1 |
| 85 | 4165360 | Проставка | 1 |
| 86 | 4165361 | Проставка | 1 |
| 87 | 4165362 | Проставка | 2 |
| 88 | 4165363 | Проставка | 1 |
| 89 | A763025 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
