Индикатор(угол) — HITACHI KH300

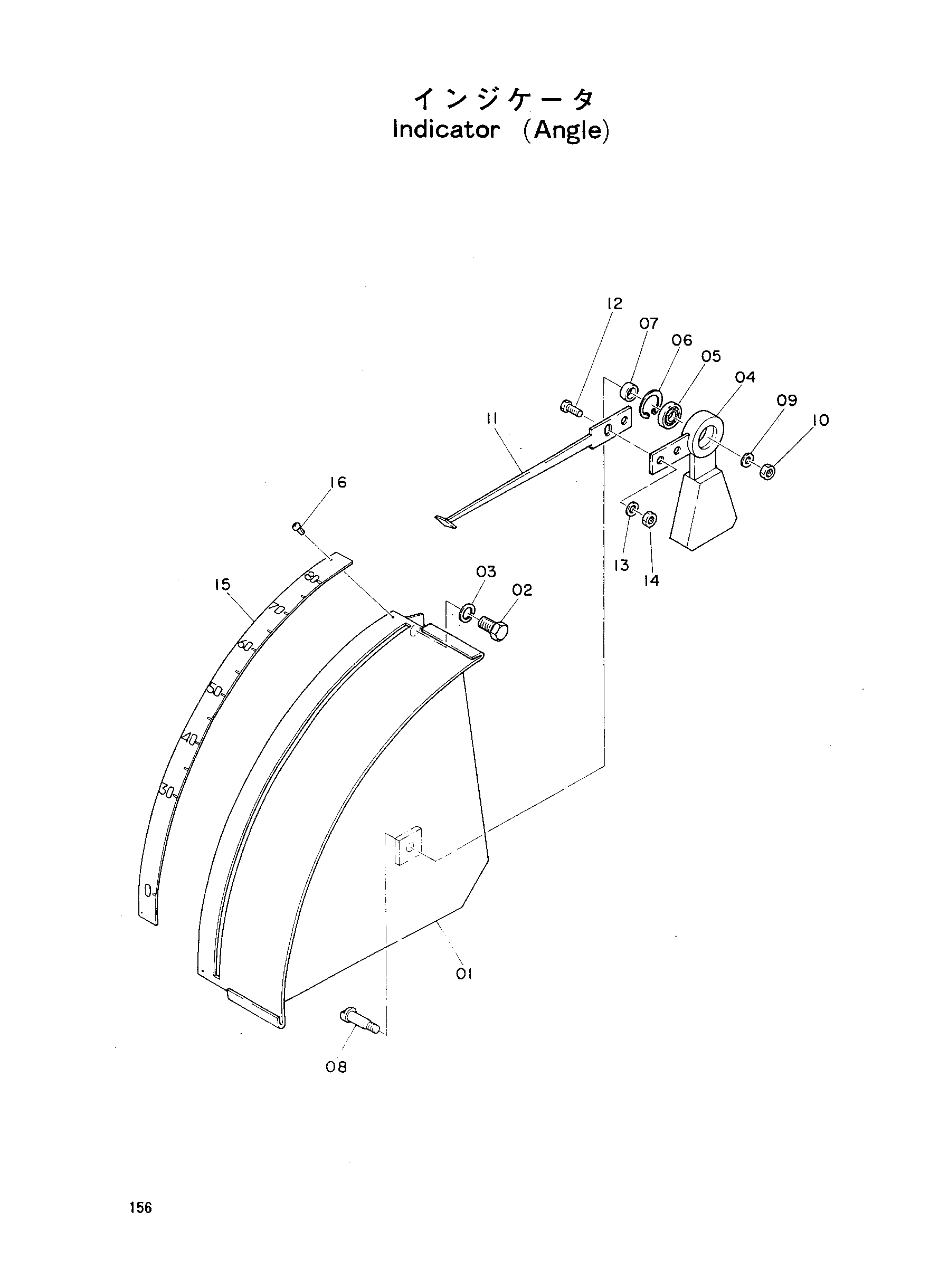

Заводская схема «Индикатор(угол)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z76582 | Короб | 1 |
| 02 | A101220 | Болт | 3 |
| 03 | A590912 | Пружинная шайба | 3 |
| 04 | Z85691 | Груз | 1 |
| 05 | Z942473 | Шариковый подшипник | 1 |
| 06 | Z942474 | Кольцо | 1 |
| 07 | Z437814 | Проставка | 1 |
| 08 | Z434941 | Палец | 1 |
| 09 | J21008 | Шайба | 1 |
| 10 | J20208 | Гайка | 1 |
| 11 | Z947817 | Поинтер | 1 |
| 12 | J100818 | Болт | 2 |
| 13 | J21008 | Шайба | 2 |
| 14 | J20208 | Гайка | 2 |
| 15 | Z315193 | Информационная табличка | 1 |
| 16 | J350610 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
