Рама крышка — HITACHI KH300

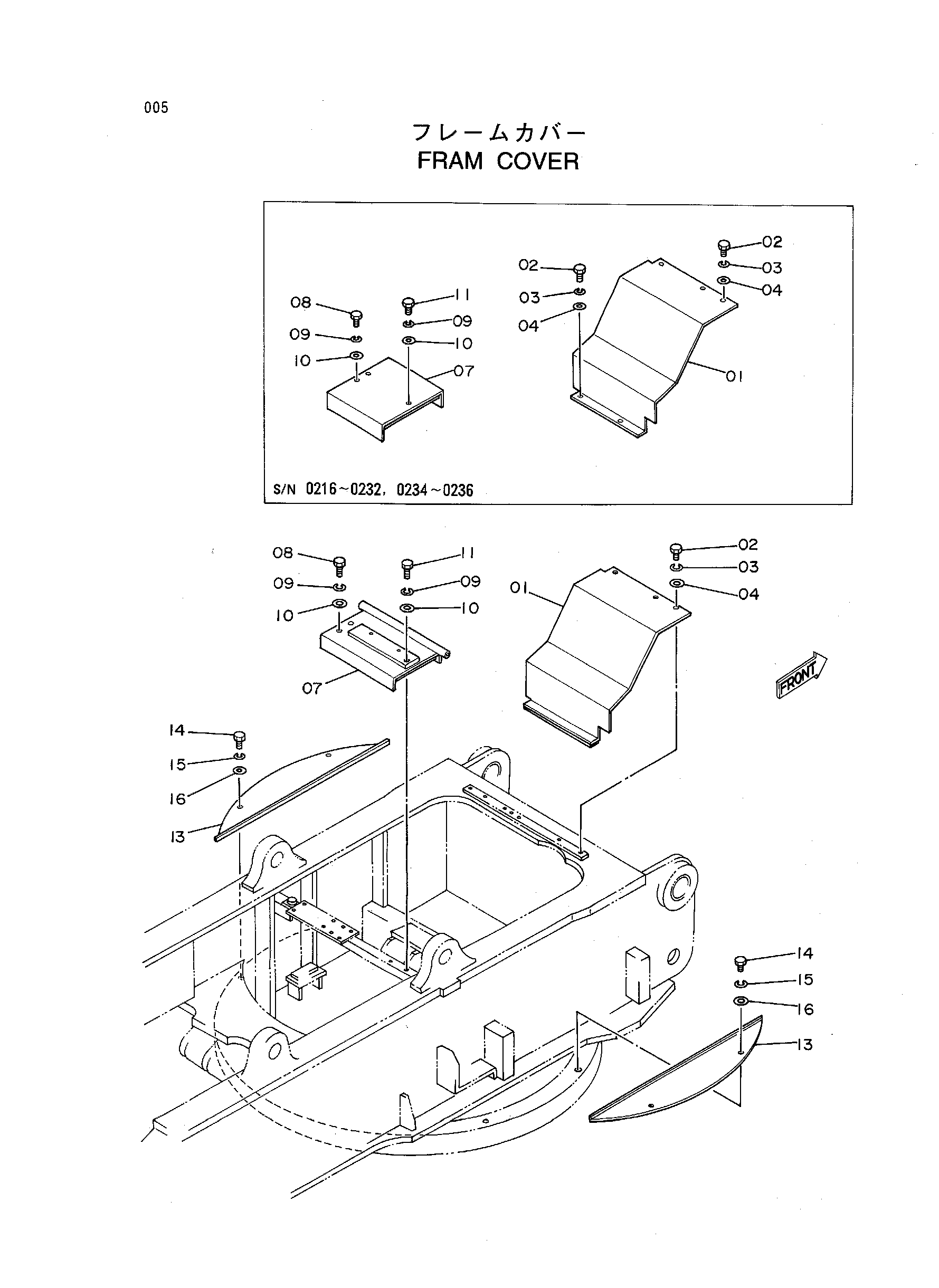

Заводская схема «Рама крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035749 замена: 8038443 | Крышка | 1 |
| 01 | 3035749 | Крышка | 1 |
| 01 | 8038443 | Крышка | 1 |
| 01 | 8038443 | Крышка | 1 |
| 01 | 8051752 | Крышка | 1 |
| 02 | J901220 | Болт | 5 |
| 02 | J901220 | Болт | 5 |
| 02 | J901220 | Болт | 3 |
| 02 | J901220 | Болт | 3 |
| 03 | A590912 | Пружинная шайба | 5 |
| 03 | A590912 | Пружинная шайба | 5 |
| 03 | A590912 | Пружинная шайба | 3 |
| 03 | A590912 | Пружинная шайба | 3 |
| 04 | 449490 | Шайба | 5 |
| 04 | 449490 | Шайба | 5 |
| 04 | 449490 | Шайба | 3 |
| 04 | 449490 | Шайба | 3 |
| 07 | 9725623 замена: 8038169 | Крышка | 1 |
| 07 | 9725623 | Крышка | 1 |
| 07 | 8038169 | Крышка | 1 |
| 07 | 8038169 | Крышка | 1 |
| 08 | J901230 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 3 |
| 10 | 449490 | Шайба | 3 |
| 11 | J901230 | Болт | 1 |
| 11 | J901230 | Болт | 1 |
| 11 | J901245 | Болт | 1 |
| 11 | J901245 | Болт | 1 |
| 13 | 4190704 | Крышка | 2 |
| 14 | J901225 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
