Каталог запчастей HITACHI

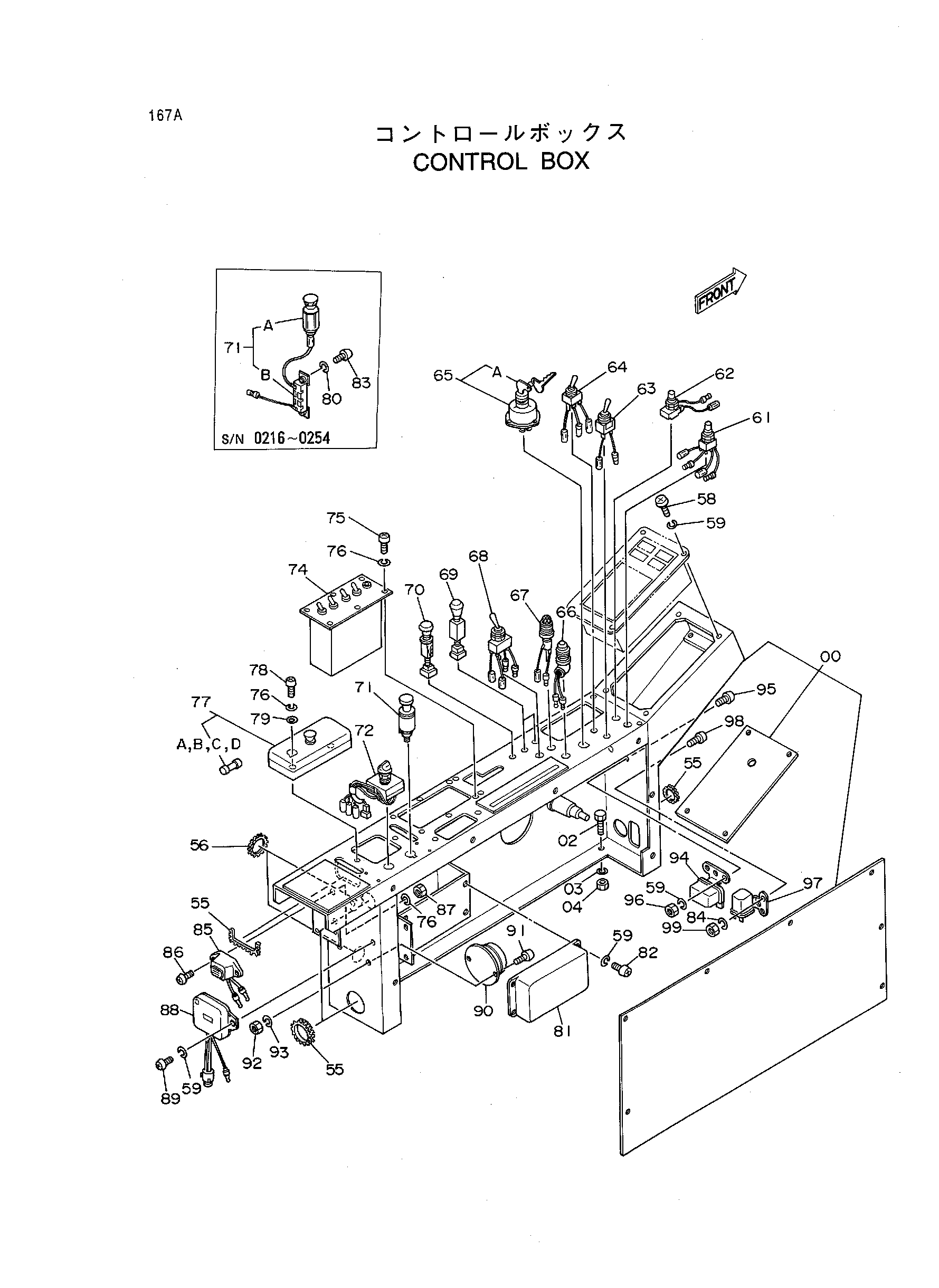

Управление короб — HITACHI KH300
Заводская схема «Управление короб» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7016998 | Измеритель боад | 1 |
| 02 | J901020 | Болт | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | J950010 | Гайка | 6 |
| 55 | 4190000 | Защитный кожух | 4 |
| 56 | 4190001 | Защитный кожух | 2 |
| 56 | 4286878 | Защитный кожух | 2 |
| 58 | 4129422 | Винт | 4 |
| 59 | A590906 | Пружинная шайба | 12 |
| 61 | 4142230 | Выключатель пусхбут- | 1 |
| 62 | 4129271 | Выключатель пусхбут. | 1 |
| 63 | 4155590 | Выключатель | 1 |
| 64 | 4190433 | Выключатель | 1 |
| 65 | 4112456 | Замок зажигания | 1 |
| 65A | 4112457 | Шпонка | 1 |
| 66 | D910776 | Фонарь пилотный | 1 |
| 67 | 4165911 | Фонарь пилотный | 1 |
| 68 | 4165910 | Выключатель | 1 |
| 69 | 4009556 | Выключатель | 2 |
| 70 | 4110106 | Выключатель | 1 |
| 71 | 4115360 | Лигхтер | 1 |
| 71A | 4115361 | Лигхтер | 1 |
| 71B | 4115362 | Резистор | 1 |
| 71 | 4184395 | Лигхтер | 1 |
| 72 | 4110100 | Выключатель поворотный | 1 |
| 74 | 4155594 замена: 4335056 | Блок реле | 1 |
| 74 | 4335056 | Блок реле | 1 |
| 75 | J850410 | Винт | 6 |
| 76 | A590904 | Пружинная шайба | 10 |
| 77 | 4189447 | Короб предохранитель | 1 |
| 77A | 4129484 | Предохранитель 5A | 4 |
| 77B | 4177709 | Предохранитель 10A | 3 |
| 77C | 4127781 | Предохранитель 15A | 6 |
| 77D | 4286118 | Предохранитель 50A | 2 |
| 78 | M430430 | Винт | 2 |
| 79 | A590104 | Шайба | 2 |
| 80 | A590904 | Пружинная шайба | 2 |
| 81 | 4129244 | Блок управление | 1 |
| 82 | J850610 | Винт | 4 |
| 83 | J850406 | Винт | 2 |
| 84 | A590905 | Пружинная шайба | 2 |
| 85 | 950703 | Зуммер | 1 |
| 86 | M430413 | Винт | 2 |
| 87 | M500403 | Гайка | 2 |
| 88 | 4185885 | Реле | 1 |
| 89 | M430620 | Винт | 2 |
| 90 | 947457 | Белл | 1 |
| 91 | J850310 | Винт | 4 |
| 92 | M500303 | Гайка | 4 |
| 93 | A590903 | Пружинная шайба | 4 |
| 94 | 4505392 | Реле | 1 |
| 95 | M430613 | Винт | 2 |
| 96 | M500605 | Гайка | 2 |
| 97 | 4038459 | Реле хоурметер | 1 |
| 98 | M430516 | Винт | 2 |
| 99 | M500504 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
