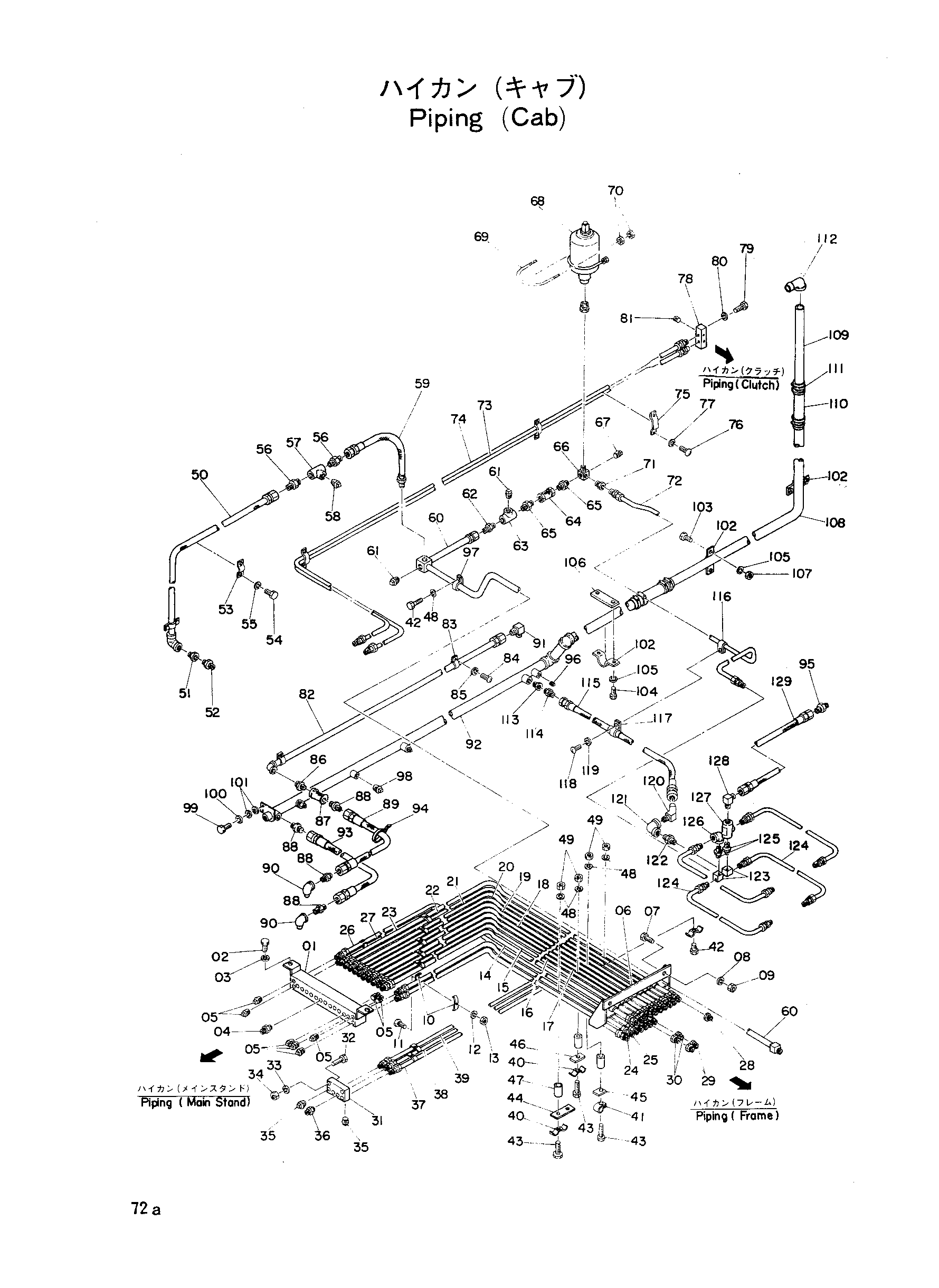

Трубопроводы(кабина) — HITACHI KH300

Заводская схема «Трубопроводы(кабина)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4024254	Обратный, блок	1
02	M111025	Болт	2
03	A590910	Пружинная шайба	2
04	94-1301	Адаптер	10
05	J75282	Пробка масляный	8
06	8003528	Кронштейн хомут	1
07	M111032	Болт	2
08	A590910	Пружинная шайба	2
09	M501008	Гайка	2
10	4031929	Хомут трубки	20
11	M430616	Винт	10
12	A590906	Пружинная шайба	10
13	M500605	Гайка	10
14	4032123	Трубка	1
15	4032124	Трубка	1
16	4032125	Трубка	1
17	4032126	Трубка	1
18	4032127	Трубка	1
19	4032128	Трубка	1
20	4032129	Трубка	1
21	4032130	Трубка	1
22	4032131	Трубка	1
23	4032132	Трубка	1
24	4032133	Трубка	1
25	4032134	Трубка	1
26	4032135	Трубка	1
27	4032136	Трубка	1
28	4015458	Адаптер	15
29	4011271	Адаптер	2
30	94-1601	Переходник	2
31	4031871	Разъём	1
32	M111056	Болт	2
33	A590910	Пружинная шайба	2
34	M501008	Гайка	2
35	J75282	Пробка масляный	6
36	94-1301	Адаптер	3
37	4041461	Трубка SL	1
38	4041463	Трубка SB	1
39	4041462	Трубка SR	1
40	4015441	Хомут	16
41	4000854	Хомут	2
42	M200614	Болт	10
43	4011182	Болт	4
44	4050702	Сиденье	1
45	4020843	Сиденье	1
46	4032145	Сиденье	1
47	4032143	Проставка	4
48	A590906	Пружинная шайба	16
49	M500605	Гайка	16
50	9702799	Трубопроводы OP	1
51	94-1601	Переходник	1
52	94-1301	Адаптер	1
53	4000902	Хомут трубки	3
54	M111014	Болт	6
55	A590910	Пружинная шайба	6
56	94-1302	Адаптер	3
57	94-0661	Тройник	1
58	94-2023	Пробка	1
59	4136373	Нейлоновый шланг	1
60	8003555	Трубопроводы	1
61	J75283	Пробка масляный	2
62	94-1302	Адаптер	1
63	94-0661	Тройник	1
64	4112241	Клапан, обратный	1
65	94-1702	Адаптер	2
66	4032142	Адаптер S	1
67	J75283	Пробка масляный	1
68	4023067	Гидроаккумулятор	1
69	4006072	U-образный болт	2
70	M500807	Гайка	8
71	94-1601	Переходник	1
72	3004151	Трубка	1
73	4032140	Трубка	1
74	4032139	Трубка	1
75	4015443	Хомут трубки	3
76	M430610	Винт	6
77	A590906	Пружинная шайба	6
78	4025401	Разъём	1
79	M200840	Болт	2
80	A590908	Пружинная шайба	2
81	94-2011	Пробка	2
82	9702800	Трубопроводы CL1	1
83	Z415562	Зажим	2
84	M430610	Винт	2
85	A590906	Пружинная шайба	2
86	94-1702	Адаптер	1
87	4014744	Обратный клапан	1
88	94-1302	Адаптер	4
89	4136358	Нейлоновый шланг	1
90	94-0631	Угловой штуцер	2
91	94-1402	Угловой штуцер	1
92	8003565	Трубопроводы DRN3	1
93	4124807	Нейлоновый шланг	1
94	4055312	Зажим	2
95	94-1301	Адаптер	1
96	J75283	Пробка масляный	1
97	Z415562	Зажим	1
98	J75282	Пробка масляный	3
99	M111014	Болт	2
100	A590910	Пружинная шайба	2
101	A590110	Шайба	4
102	4000905	Хомут трубки	3
103	M111016	Болт	4
104	M111014	Болт	2
105	A590910	Пружинная шайба	6
106	4021972	Седло винта	1
107	M501008	Гайка	4
108	3007521	Трубопроводы DRN2	1
109	4050548	Трубка	1
110	Z446410	Шланг	2
111	4505385	Зажим	8
112	94-0650	Угловой штуцер	1
113	J728382	Втулка	1
114	94-1302	Адаптер	1
115	4136359	Нейлоновый шланг	1
116	4000854	Хомут	2
117	Z499315	Зажим	1
118	M430610	Винт	2
119	A590906	Пружинная шайба	2
120	94-1502	Адаптер	1
121	J718382	Переходник	1
122	J70782	Штуцер	1
123	4020550	Угловой штуцер	2
124	4020548	Трубка	2
125	4002235	Адаптер	4
126	94-0615	Угловой штуцер	1
127	94-0660	Тройник	1
128	94-1401	Адаптер	1
129	4025402	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
