Стрела подъёмный механизм трубопроводы — HITACHI KH300

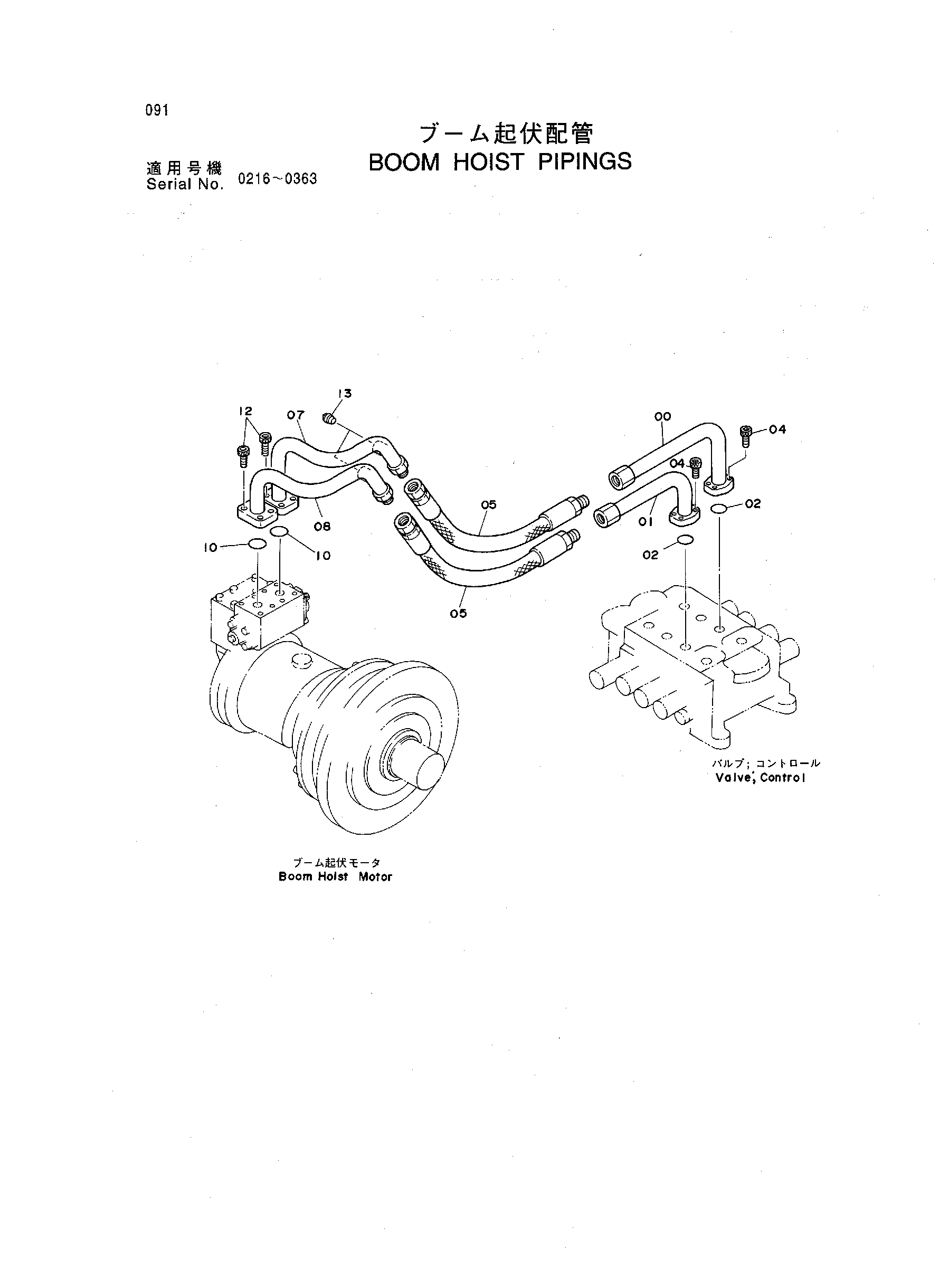

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035084 | Трубка | 1 |
| 01 | 9724904 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | 4131844 | Шланг | 2 |
| 07 | 8035085 | Трубка | 1 |
| 08 | 8035086 | Трубка | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 12 | M351236 | Болт с внутренним шестигранником | 8 |
| 13 | 94-2023 замена: 447483 | Пробка | 2 |
| 13 | 447483 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
