Пилотный трубопроводы (2) — HITACHI KH300

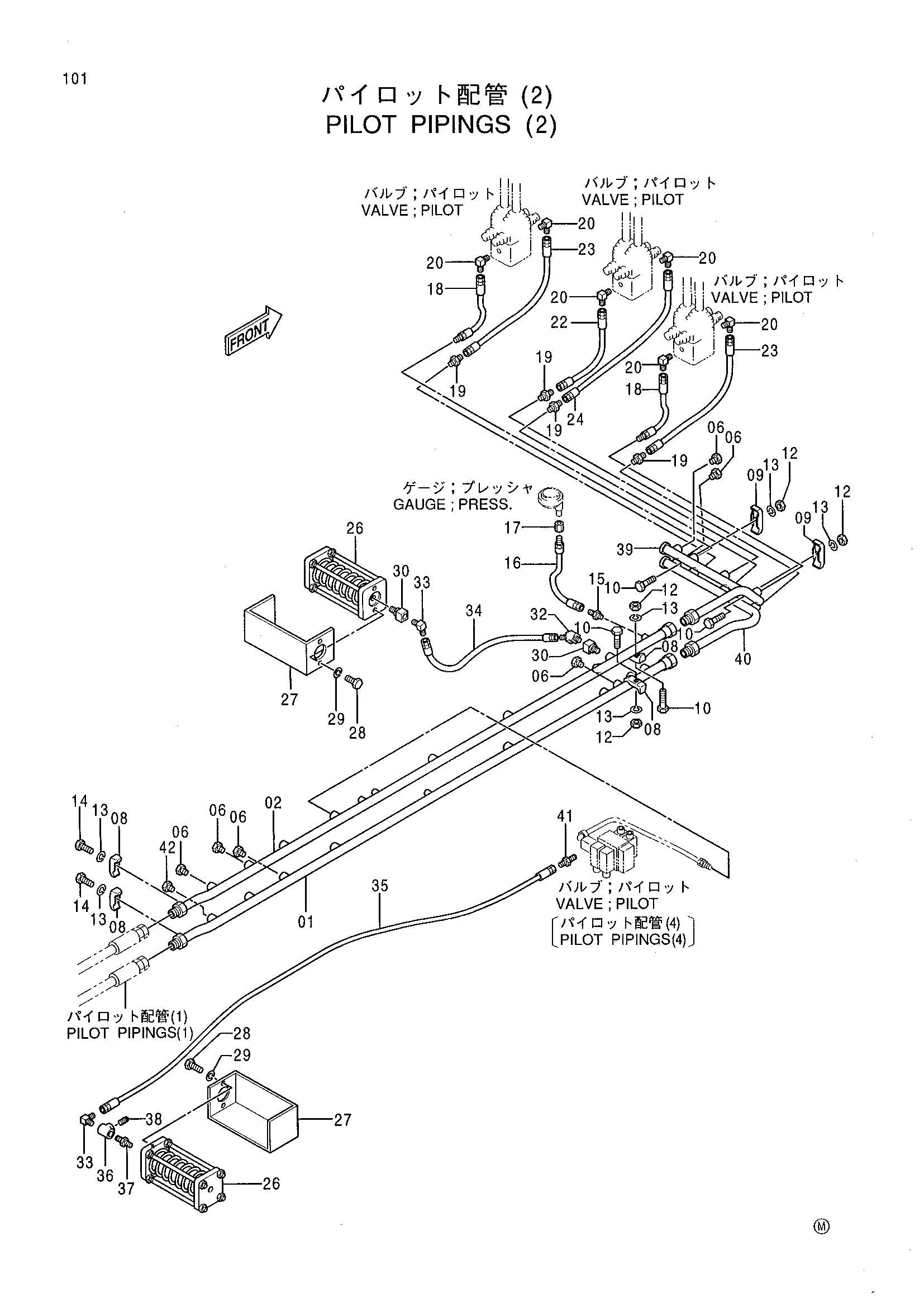

Заводская схема «Пилотный трубопроводы (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051182 | Трубка | 1 |
| 02 | 8051181 | Трубка | 1 |
| 06 | 447483 | Пробка | 6 |
| 08 | 4053598 | Хомут трубки | 4 |
| 09 | 4053599 | Хомут трубки | 2 |
| 10 | J901270 | Болт | 4 |
| 12 | J950012 | Гайка | 4 |
| 13 | A590912 | Пружинная шайба | 6 |
| 14 | J901255 | Болт | 2 |
| 15 | 94-1301 | Адаптер | 1 |
| 16 | 4131018 | Нейлоновый шланг | 1 |
| 17 | 94-0675 | Разъём S | 1 |
| 18 | 4283929 | Шланг | 2 |
| 19 | 94-1302 | Адаптер | 4 |
| 20 | 94-1402 | Угловой штуцер | 6 |
| 22 | 4136359 | Нейлоновый шланг | 1 |
| 23 | 4124807 | Нейлоновый шланг | 2 |
| 24 | 4129761 | Нейлоновый шланг | 1 |
| 26 | 4148897 | Гидроаккумулятор | 2 |
| 27 | 4080073 | Крышка | 2 |
| 28 | J901230 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 4196763 | Переходник | 2 |
| 32 | 94-1503 | Угловой штуцер | 1 |
| 33 | 94-1403 | Угловой штуцер | 2 |
| 34 | 4158057 | Шланг | 1 |
| 35 | 4142055 | Шланг | 1 |
| 36 | 94-0662 | Тройник | 1 |
| 37 | 94-1902 | Адаптер | 1 |
| 38 | 94-2024 | Пробка | 1 |
| 39 | 8052085 | Трубка | 1 |
| 40 | 8052084 | Трубка | 1 |
| 41 | 94-1303 | Адаптер | 1 |
| 42 | 446536 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
