Кабина — HITACHI KH300

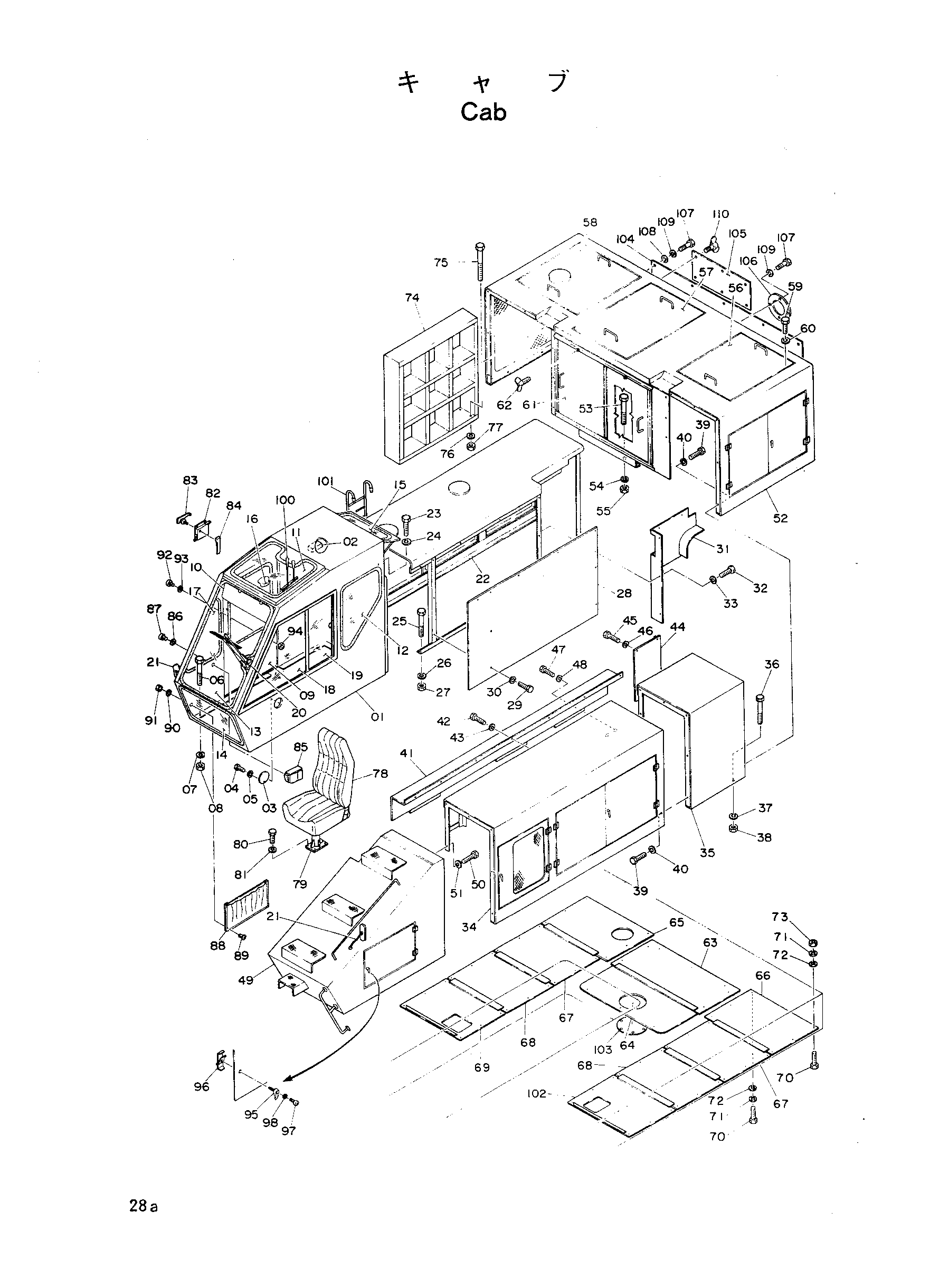

Заводская схема «Кабина» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4042137	Кабина	1
02	4042138	Фонарь кабина	1
03	4042139	Крышка кабина	1
04	M200610	Болт	2
05	A590906	Пружинная шайба	2
06	M111636	Болт	8
07	A590916	Пружинная шайба	8
08	M501613	Гайка	8
09	4024726	Дверь	1
10	4024727	Сун-висор	1
11	4042140	Стекло (верхний)	1
12	4024729	Стекло	2
13	4131921	Стекло(скольжение)	1
14	4024731	Стекло (передний)	1
15	4042141	Стекло (задний)	1
16	4024732	Стекло (дверь)	1
17	4024733	Стекло	1
18	4024734	Стекло	1
19	4024735	Стекло	1
20	4082873	Стеклоочиститель	1
20-1	4082875	Рукоять	1
20-2	4049418	Отвал стеклоочиститель	1
20-3	4082874	Гидромотор	1
21	4024418	Баккмиррор	2
22	4042142	Крышка правый	1
23	M111025	Болт	14
24	A590910	Пружинная шайба	14
25	M111636	Болт	9
26	A590916	Пружинная шайба	9
27	M501613	Гайка	9
28	4042143	Крышка правый	1
29	M111025	Болт	9
30	A590910	Пружинная шайба	9
31	4042144	Крышка правый (B)	1
32	M111025	Болт	11
33	A590010	Пружинная шайба	11
34	4042145	Крышка левый (A)	1
35	4042146	Крышка левый (B)	1
36	M111636	Болт	15
37	A590916	Пружинная шайба	15
38	M501613	Гайка	15
39	M111025	Болт	11
40	A590910	Пружинная шайба	11
41	4042147	Крышка левый (A)	1
42	M111025	Болт	7
43	A590910	Пружинная шайба	7
44	4042148	Крышка левый (B)	1
45	M111025	Болт	5
46	A590910	Пружинная шайба	5
47	M111220	Болт	4
48	A590912	Пружинная шайба	4
49	4042149	Крышка передний	1
50	M111025	Болт	6
51	A590910	Пружинная шайба	6
52	4042150	Крышка задний	1
53	M111636	Болт	19
54	A590916	Пружинная шайба	19
55	M501613	Гайка	19
56	4042151	Крышка верхний (A)	1
57	4042152	Крышка верхний	1
58	4042153	Крышка верхний	1
59	M111025	Болт	12
60	A590910	Пружинная шайба	12
61	4042154	Дверь скольжение	2
62	M362015		6
63	4042155	Крышка нижний	1
64	4042156	Крышка нижний	1
65	4042157	Крышка нижний	1
66	4042158	Крышка нижний	1
67	4042159	Крышка нижний	2
68	4042160	Крышка нижний	2
69	4042161	Крышка нижний	2
70	M11032	Болт	77
71	A590910	Пружинная шайба	77
72	A590110	Шайба	77
73	M501008	Гайка	24
74	4025096	Воздуховод	1
75	M111290	Болт	4
76	A590912	Пружинная шайба	4
77	M511210	Гайка	4
78	4054855	Сиденье	1
79	4054855	Сиденье	1
80	M111020	Болт	4
81	A590910	Пружинная шайба	4
82	4049419	Блокировка рукоятка	1
83	4004134	Рукоятка	1
84	4004135	Рукоятка	1
85	3501677	Асхтрай	1
86	A590904	Пружинная шайба	3
87	M470406	Винт	3
88	3009972	Поккет	1
89	M470420	Винт	4
90	A590904	Пружинная шайба	4
91	M500403	Гайка	4
92	M430616	Винт	6
93	A590906	Пружинная шайба	6
94	M500605	Гайка	6
95	4049430	Рукоятка наружный	5
96	4049431	Контрол-кентер	5
97	M430520	Винт	5
98	A590905	Пружинная шайба	5
99	4131920		1
100	4024419	Стеклоочиститель в сборе	1
100-1	4049417	Рукоять стеклоочиститель	1
100-2	4049418	Отвал стеклоочиститель	1
100-3	4049426	Гидромотор стеклоочиститель	1
101	4143575	Лестница	1
102	4144616	Нижняя защита(H).	1
103	4144618	Пластина	1
104	4144637	Пластина	1
105	4144638	Пластина	1
106	4144639	Пластина	1
107	M111025	Болт	13
108	A590110	Шайба	9
109	A590910	Пружинная шайба	13
110	M361025	Болт винг	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
