Механизм поворота — HITACHI KH300

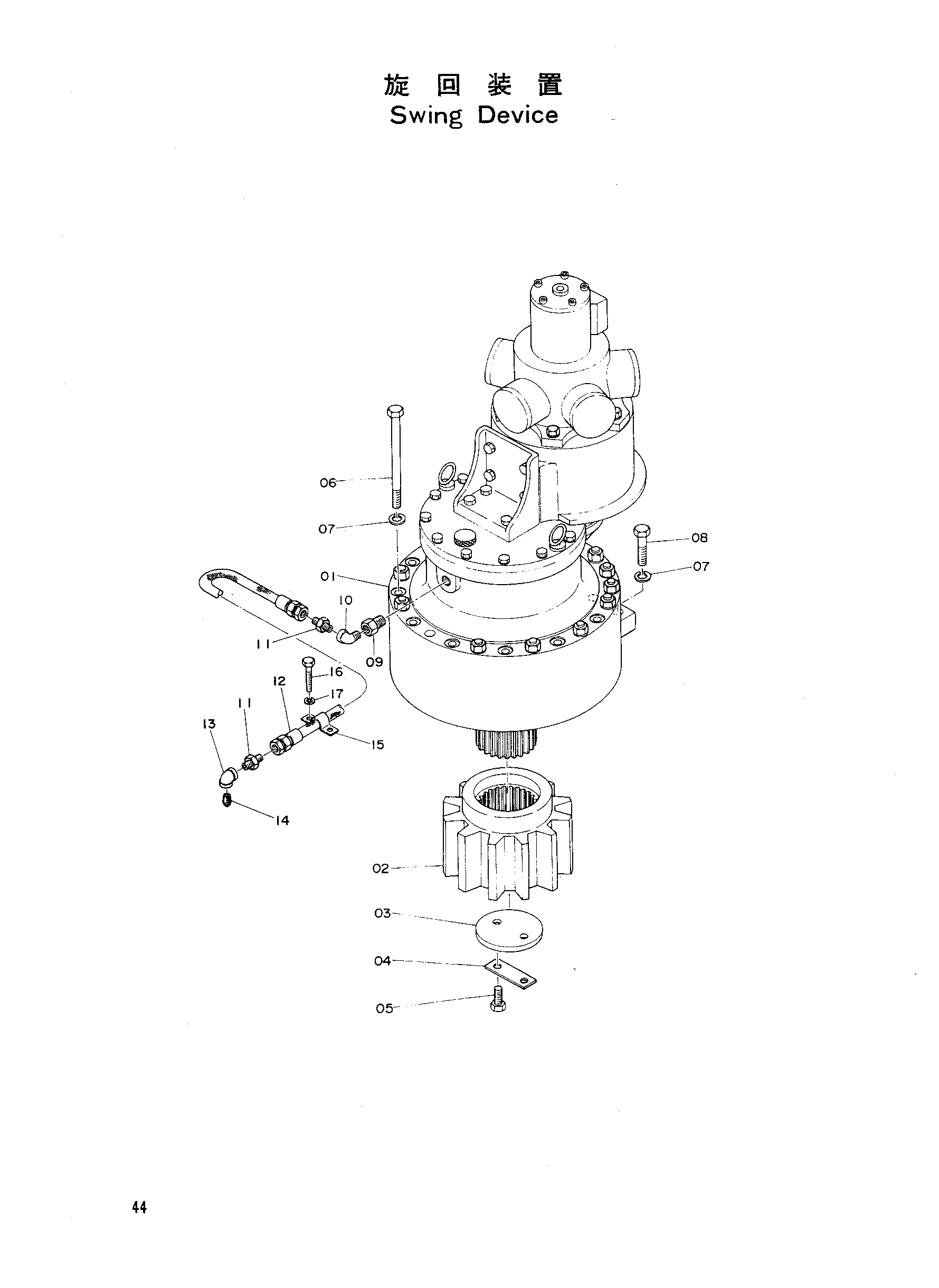

Заводская схема «Механизм поворота» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4098499 | Гидромотор | 1 |
| 02 | 3002831 | Ведущая шестерня | 1 |
| 03 | 4022480 | Сиденье блокировка | 1 |
| 04 | C443777 | Стопорная пластина | 1 |
| 05 | M121640 | Болт | 2 |
| 06 | 4033998 | Болт | 8 |
| 07 | A590918 | Пружинная шайба | 10 |
| 08 | M121880 | Болт | 2 |
| 09 | J728684 | Переходник | 1 |
| 10 | 94-0648 | Угловой штуцер | 1 |
| 11 | 94-1303 | Адаптер | 2 |
| 12 | 4034033 | Шланг | 1 |
| 13 | J70284 | Угловой штуцер | 1 |
| 14 | J75284 | Пробка масляный | 1 |
| 15 | 4000903 | Хомут | 1 |
| 16 | M111014 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
