Портал (высокий) — HITACHI KH300

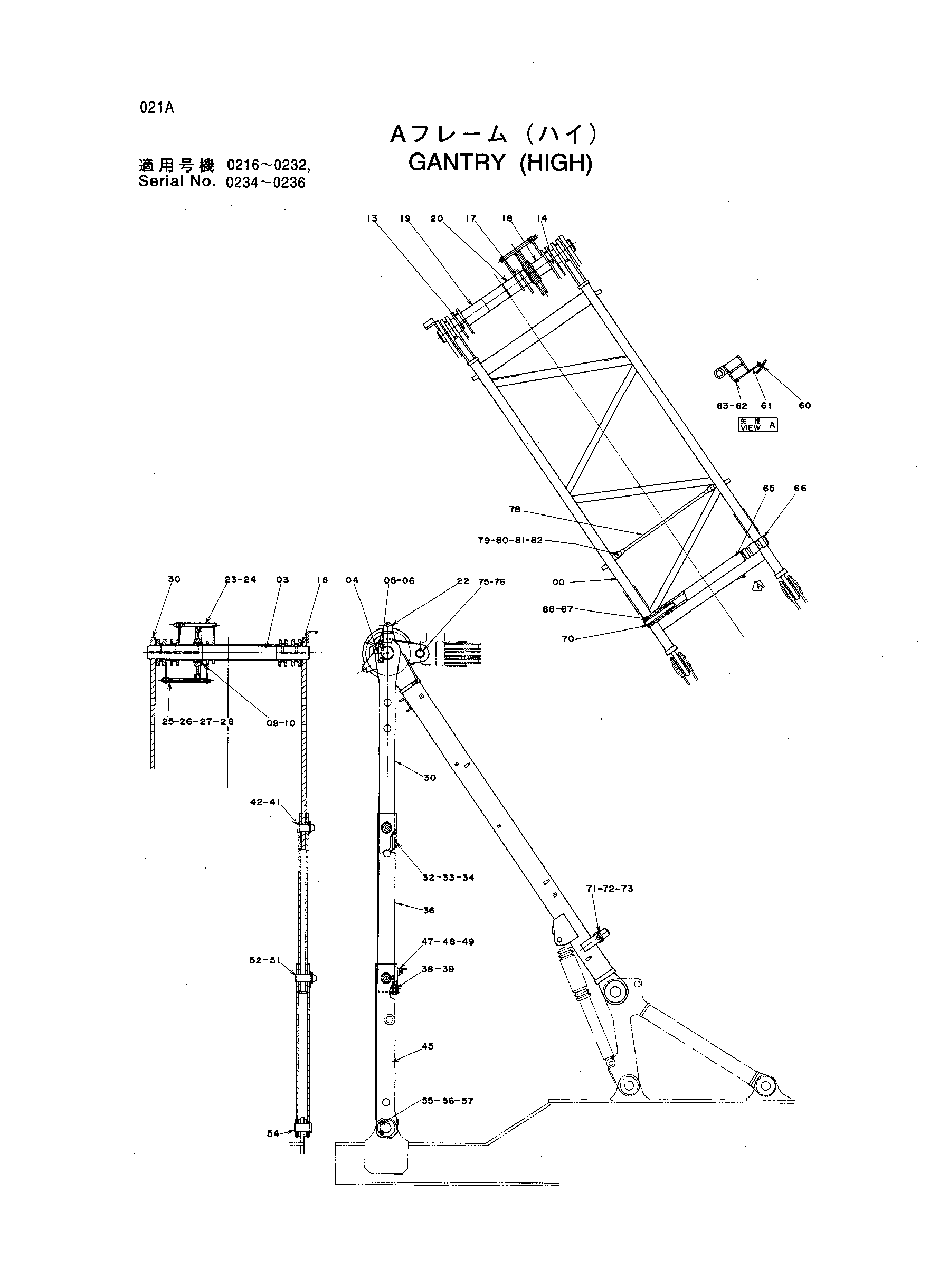

Заводская схема «Портал (высокий)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001592 замена: 6008436 | LEG передний | 1 |
| 00 | 5001592 замена: 4053736 | LEG передний | 1 |
| 00 | 5001592 замена: 4201775 | LEG передний | 1 |
| 00 | 5001592 замена: 940144 | LEG передний | 1 |
| 00 | 5001592 замена: 4201776 | LEG передний | 1 |
| 00 | 5001592 замена: 8038271 | LEG передний | 1 |
| 00 | 5001592 замена: J901230 | LEG передний | 1 |
| 00 | 5001592 замена: A590912 | LEG передний | 1 |
| 03 | 3029583 | Мост | 1 |
| 04 | X4249 | Стопорная пластина | 2 |
| 05 | J932050 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 3029584 | Канатный блок | 1 |
| 10 | 4044616 | Роликовый подшипник | 1 |
| 13 | 8035944 | Тяга | 1 |
| 14 | 8035945 | Тяга | 1 |
| 16 | 4159945 | Проставка | 2 |
| 17 | 4159946 | Проставка | 4 |
| 18 | 4159947 | Проставка | 1 |
| 19 | 4159948 | Проставка | 2 |
| 20 | 4176661 | Проставка | 1 |
| 22 | 4190802 | Тяга | 2 |
| 23 | 4176663 | Палец | 1 |
| 24 | 4176664 | Проставка | 1 |
| 25 | A765050 | Шплинт | 2 |
| 26 | 4176665 | Палец | 1 |
| 27 | 4176666 | Проставка | 1 |
| 28 | J951024 | Гайка | 4 |
| 30 | 3029585 | LEG задний | 2 |
| 32 | 4098052 | Ограничитель | 2 |
| 33 | J901640 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 36 | 7014346 | LEG задний | 2 |
| 38 | 4159949 | Ограничитель | 2 |
| 39 | M341636 | Болт с внутренним шестигранником | 4 |
| 41 | 4159950 | Палец | 2 |
| 42 | 9701925 | Палец кольцо | 2 |
| 45 | 7014347 | LEG задний | 2 |
| 47 | 4159951 | Стойка | 1 |
| 48 | J901635 | Болт | 4 |
| 49 | A590916 | Пружинная шайба | 4 |
| 51 | 4159952 | Палец | 2 |
| 52 | 9701925 | Палец кольцо | 2 |
| 54 | 4098032 | Палец | 2 |
| 55 | X4247 | Стопорная пластина | 2 |
| 56 | J901635 | Болт | 4 |
| 57 | A590916 | Пружинная шайба | 4 |
| 60 | 4513415 | Зеркало | 1 |
| 61 | 4145992 | Стойка | 1 |
| 62 | J900614 | Болт | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 65 | 4053737 | Каток направляющая | 1 |
| 66 | 4123806 | Каток направляющая | 2 |
| 67 | 971195 | Шариковый подшипник | 8 |
| 68 | 940144 | Стопорное кольцо | 6 |
| 70 | 3007808 | Мост | 2 |
| 71 | X4245 | 45 Блокировка пластина | 2 |
| 72 | J901016 | Болт | 4 |
| 73 | A590910 | Пружинная шайба | 4 |
| 75 | 4044051 | Палец | 2 |
| 76 | A761000 | Шплинт | 2 |
| 78 | 4188263 | Трубка | 1 |
| 79 | J901645 | Болт | 2 |
| 80 | A590916 | Пружинная шайба | 2 |
| 81 | A590116 | Шайба | 2 |
| 82 | J951016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
