А-фраме — HITACHI KH300

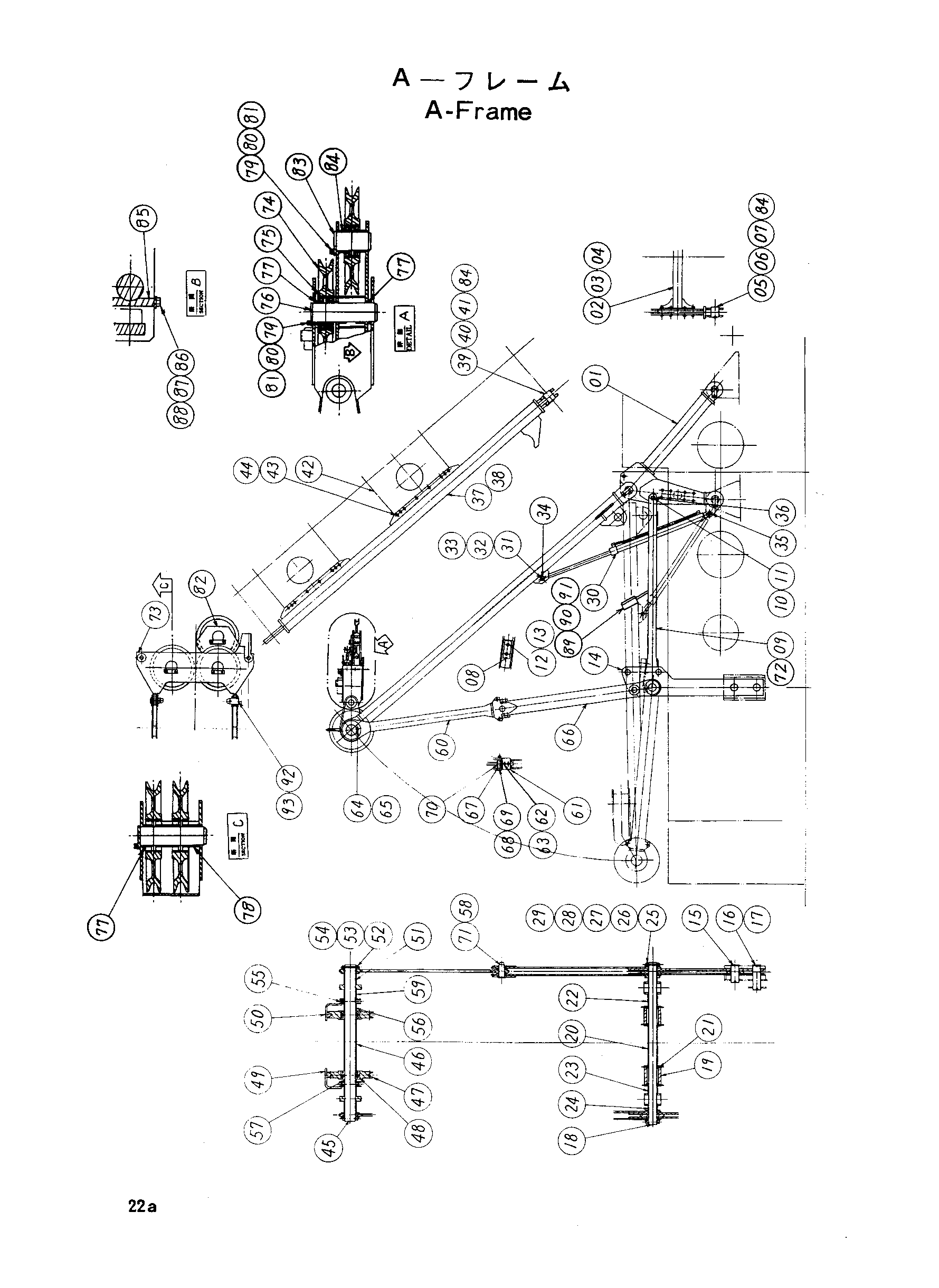

Заводская схема «А-фраме» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001323	Стойка	2
02	8005161	Штанга	1
03	M111600	Болт	16
04	4026892	U-образная гайка	16
05	4081770	Палец	4
06	M111628	Болт	8
07	A590916	Пружинная шайба	8
08	4122214	Буффер	2
09	8005162	Стойка	1
10	4044039	Палец	2
11	A768080	Шплинт	2
12	M351236	Болт с внутренним шестигранником	4
13	A590112	Шайба	4
14	8005163	Тяга	2
15	4023705	Палец	2
16	4023704	Палец	2
17	A761002	Шплинт	4
18	3006200	Мост	1
19	9703933	Ролик	2
20	4023702	Проставка	1
21	Z969282	Шариковый подшипник	4
22	4044040	Проставка	1
23	4044041	Проставка	1
24	4044042	Проставка	2
25	4056263	Втулка	2
26	4056260	Палец	2
27	A764022	Шплинт	2
28	M111250	Болт	2
29	A590912	Пружинная шайба	2
30	4060775	Гидроцилиндр	2
31	4023687	Палец	4
32	Z437040	Шайба	4
33	A766056	Шплинт	4
34	4047622	Проставка	4
35	4047623	Проставка	4
36	4047624	Проставка	4
37	7002890	LEG(левый)	1
38	7002891	LEG(правый)	1
39	4081770	Палец	2
40	M111628	Болт	4
41	A590916	Пружинная шайба	4
42	9703626	Опора	2
43	M111640	Болт	32
44	4026892	U-образная гайка	32
45	3006201	Мост	1
46	4044043	Проставка	1
47	3009080	Канатный блок 430	2
48	4023691	Подшипник шарик	4
49	8005164	Тяга(левый)	1
50	8005165	Тяга(правый)	1
51	4044047	Проставка	2
52	4056262	Втулка	2
53	4056261	Палец	2
54	A764022	Шплинт	2
55	J75481	Штуцер	2
56	4046994	Проставка	1
57	4046995	Проставка	1
58	4043750	Палец блокировка	2
59	4046996	Проставка	2
60	8005166	LEG (задний)	2
61	4044050	Направляющая	4
62	M111650	Болт	8
63	A590916	Пружинная шайба	8
64	M111250	Болт	2
65	A590912	Пружинная шайба	2
66	8005167	LEG (задний)	2
67	4044049	Проставка	4
68	4023697	Болт	4
69	M502016	Гайка	8
70	4048225	Ролик	4
71	4048163	Палец	2
72	8022853	Стойка	1
73	7011824	Хунгер а-фраме	1
74	3009081	Канатный блок 430B	4
75	Z971655	Шариковый подшипник	8
76	4135187	Палец	2
77	Z450631	Проставка	4
78	4135188	Спакар	2
79	4135186	Пластина	3
80	M111228	Болт	6
81	A590912	Пружинная шайба	6
82	7011838	Подвес	1
83	4135190	Палец	1
84	4135189	Спакар	2
85	3024500	Пластина	1
86	4133757	Пластина	2
87	M111025	Болт	4
88	A590910	Пружинная шайба	4
89	4097214	Зеркало	1
90	M200614	Болт	4
91	A590906	Пружинная шайба	4
92	4052949	Палец	2
93	A761002	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
