Гидроцилиндр. масляный — HITACHI KH300

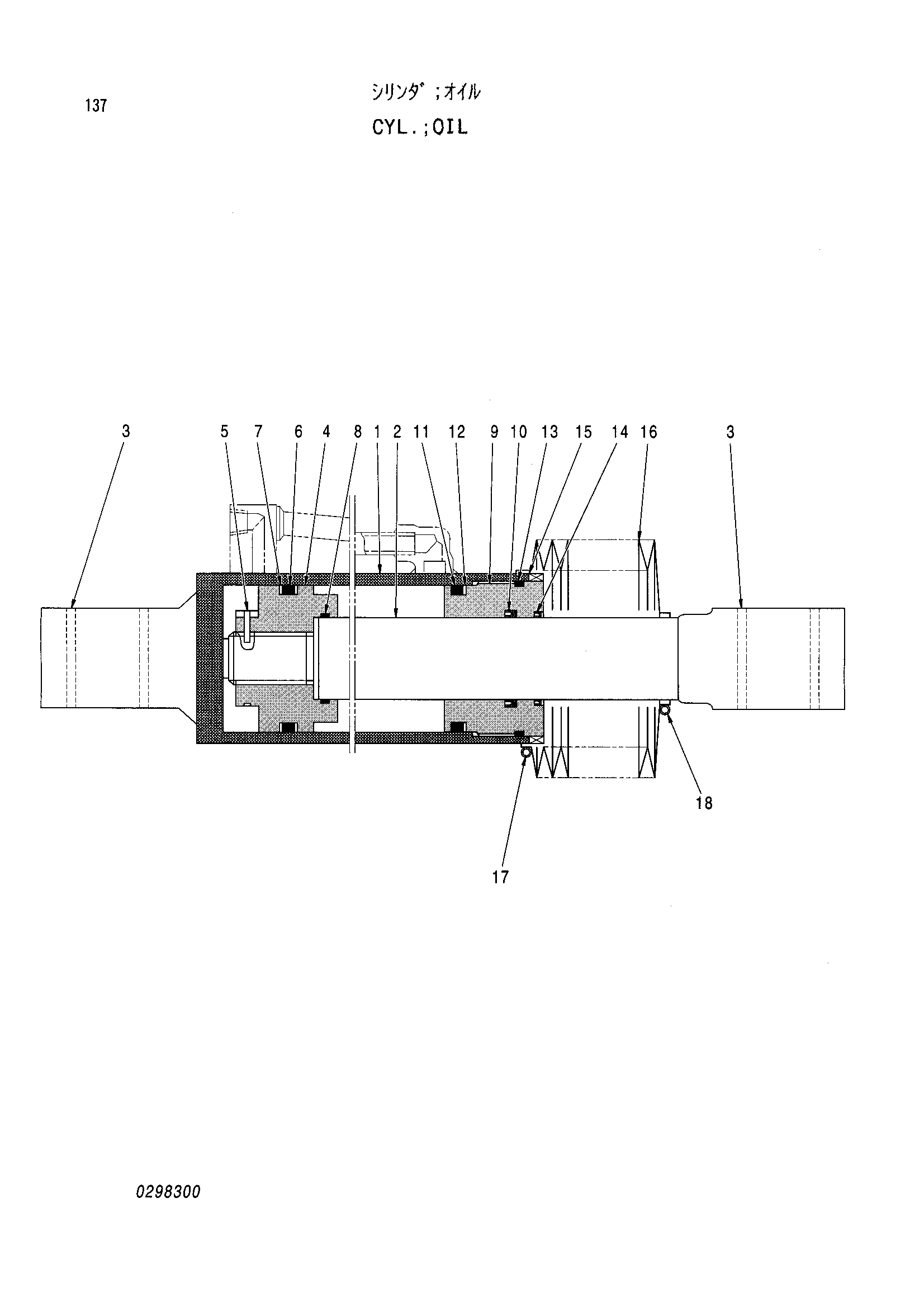

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187550 | Гидроцилиндр. масляный | 1 | |
| 1 | 0298301 | Труба гидроцилиндра | 1 |
| 2 | 0225902 | Шток поршня | 1 |
| 3 | 0225903 | Втулка | 2 |
| 4 | 0225904 | Поршень | 1 |
| 5 | 0298302 | Кольцо | 1 |
| 6 | 4017628 | Уплотнительное кольцо | 1 |
| 7 | 4017627 | Опорное кольцо | 2 |
| 8 | A811050 | Уплотнительное кольцо | 1 |
| 9 | 0225909 | Крышка шток | 1 |
| 10 | 0225910 | Манжета шток | 1 |
| 11 | 4017628 | Уплотнительное кольцо | 1 |
| 12 | 4017627 | Опорное кольцо | 1 |
| 13 | A811090 | Уплотнительное кольцо | 1 |
| 14 | 0225912 | Пылезащитное уплотнение | 1 |
| 15 | 0225913 | Стопорная шайба | 1 |
| 16 | 0225914 | Защитный чехол | 1 |
| 17 | 0277110 | Лента боот | 1 |
| 18 | 0298303 | Лента боот | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
