Канат направляющая (основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм) — HITACHI KH300

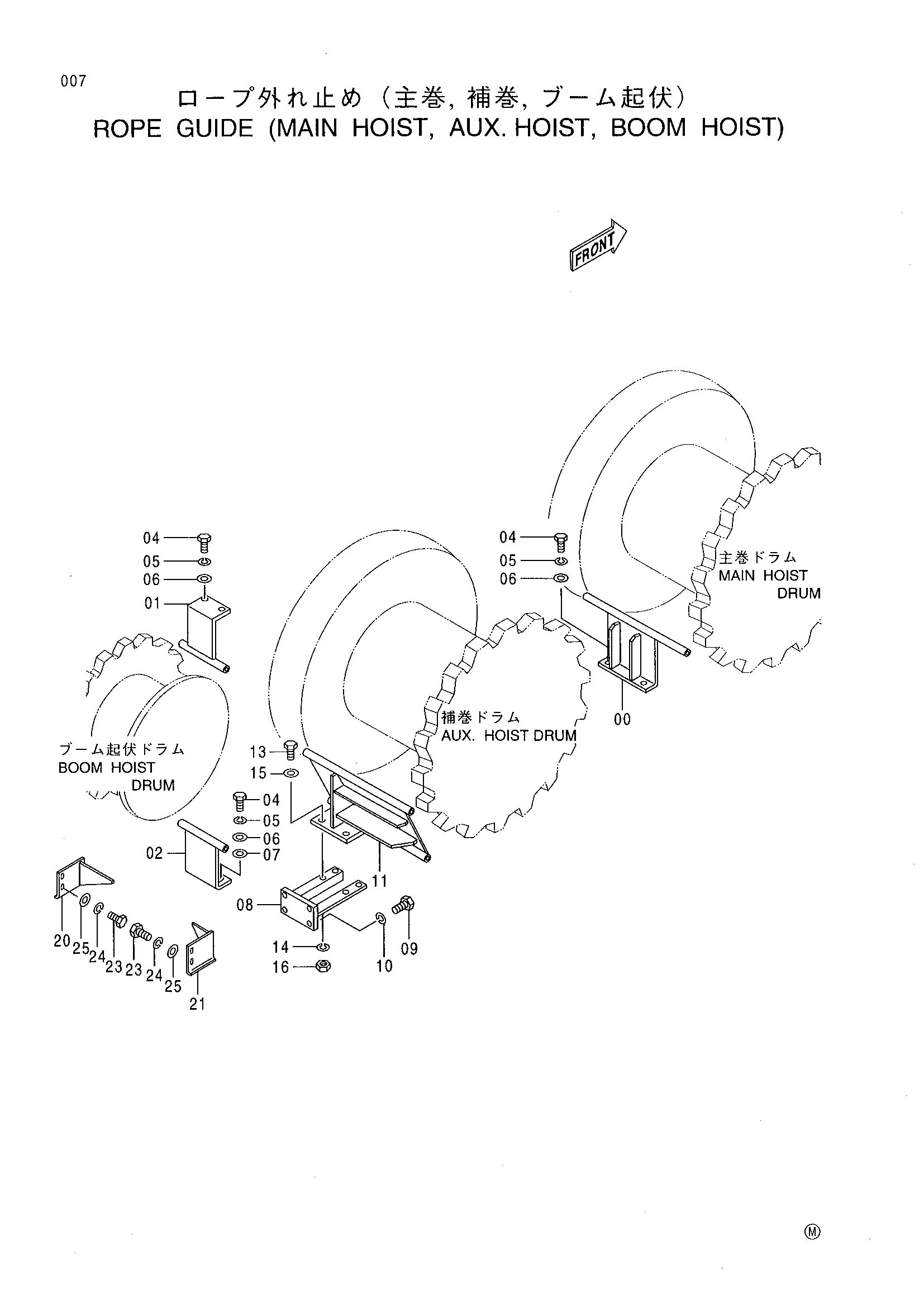

Заводская схема «Канат направляющая (основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038168 | Кронштейн | 1 |
| 01 | 9727580 | Кронштейн | 1 |
| 02 | 8042692 | Кронштейн | 1 |
| 04 | J901230 | Болт | 6 |
| 05 | A590912 | Пружинная шайба | 6 |
| 06 | 449490 | Шайба | 6 |
| 07 | 4086891 | Шайба | 2 |
| 08 | 9727499 | Кронштейн | 1 |
| 09 | J901225 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 8038167 | Кронштейн | 1 |
| 13 | J901230 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 449490 | Шайба | 4 |
| 16 | J950012 | Гайка | 4 |
| 20 | 8057953 | Кронштейн | 1 |
| 21 | 8057954 | Кронштейн | 1 |
| 23 | J901232 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
