Поворотный группа — HITACHI KH300

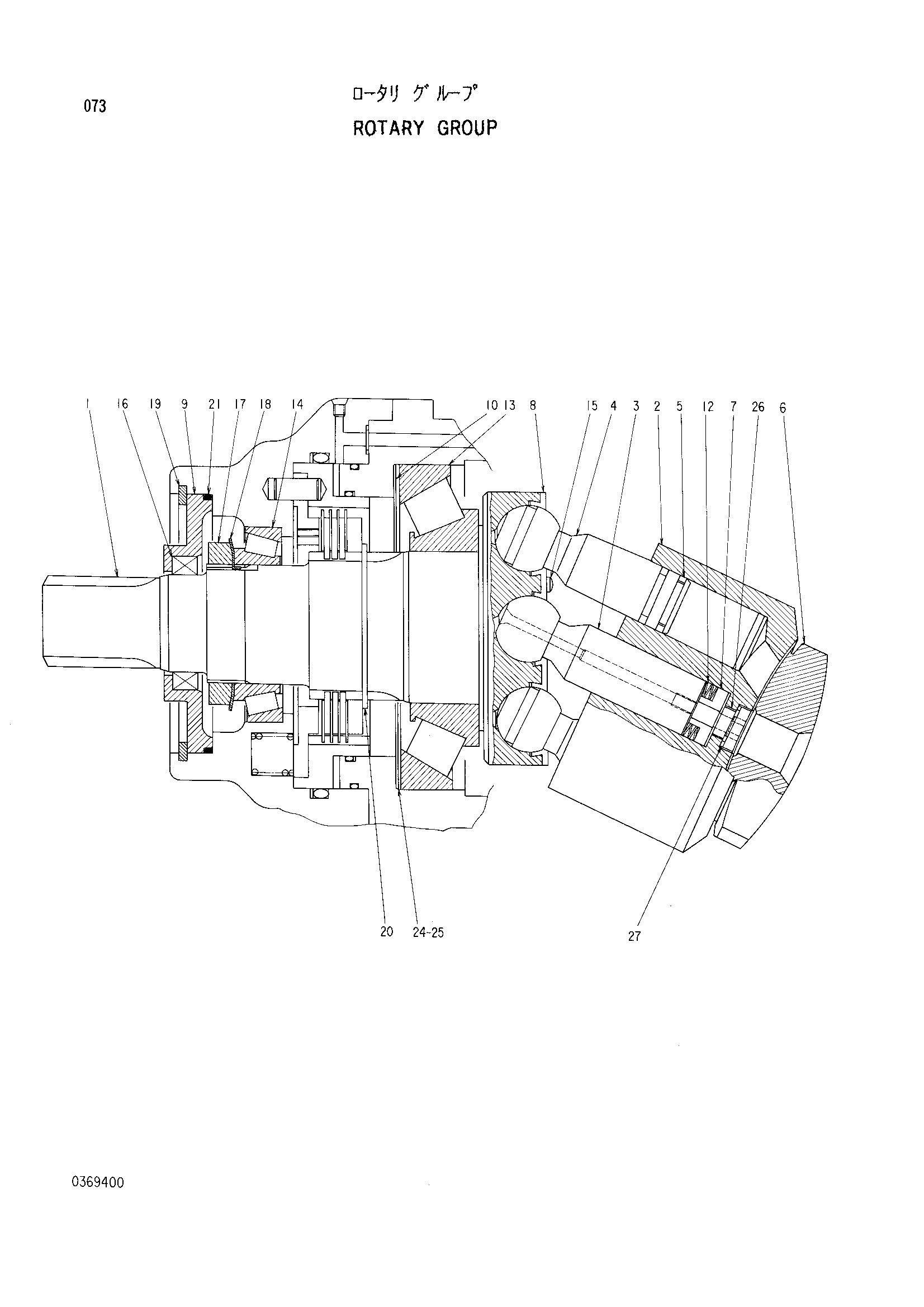

Заводская схема «Поворотный группа» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4244458 | Поворотный группа | 1 | |
| 1 | 0369401 | Вал | 1 |
| 2 | 0369402 | Блок гидроцилиндра | 1 |
| 3 | 0369403 | Палец | 1 |
| 4 | 0369404 | Поршень | 7 |
| 5 | 0369405 | Поршневое кольцо | 7 |
| 6 | 0369406 | Пластина | 1 |
| 7 | 0369407 | Фиксатор | 1 |
| 8 | 0369408 | Пластина | 1 |
| 9 | 0369409 | Корпус | 1 |
| 10 | 0369410 | Регулировочная шайба | 1 |
| 12 | 0369411 | Пружина флусх | 4 |
| 13 | 0369412 | Подшипник | 1 |
| 14 | 0369413 | Подшипник | 1 |
| 15 | 0369414 | Винт | 14 |
| 16 | 0369415 | Масляное уплотнение | 1 |
| 17 | 0369416 | Гайка | 1 |
| 18 | 0369417 | Стопорная шайба | 1 |
| 19 | 0359003 | Стопорное кольцо | 1 |
| 20 | 0369418 | Стопорное кольцо | 1 |
| 21 | 0369419 | Уплотнительное кольцо | 1 |
| 24 | 0369420 | Регулировочная шайба 0.1 | 2 |
| 25 | 0369421 | Регулировочная шайба 0.3 | 1 |
| 26 | 0369422 | Пробка | 1 |
| 27 | 0369423 | Деталь дистант | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
