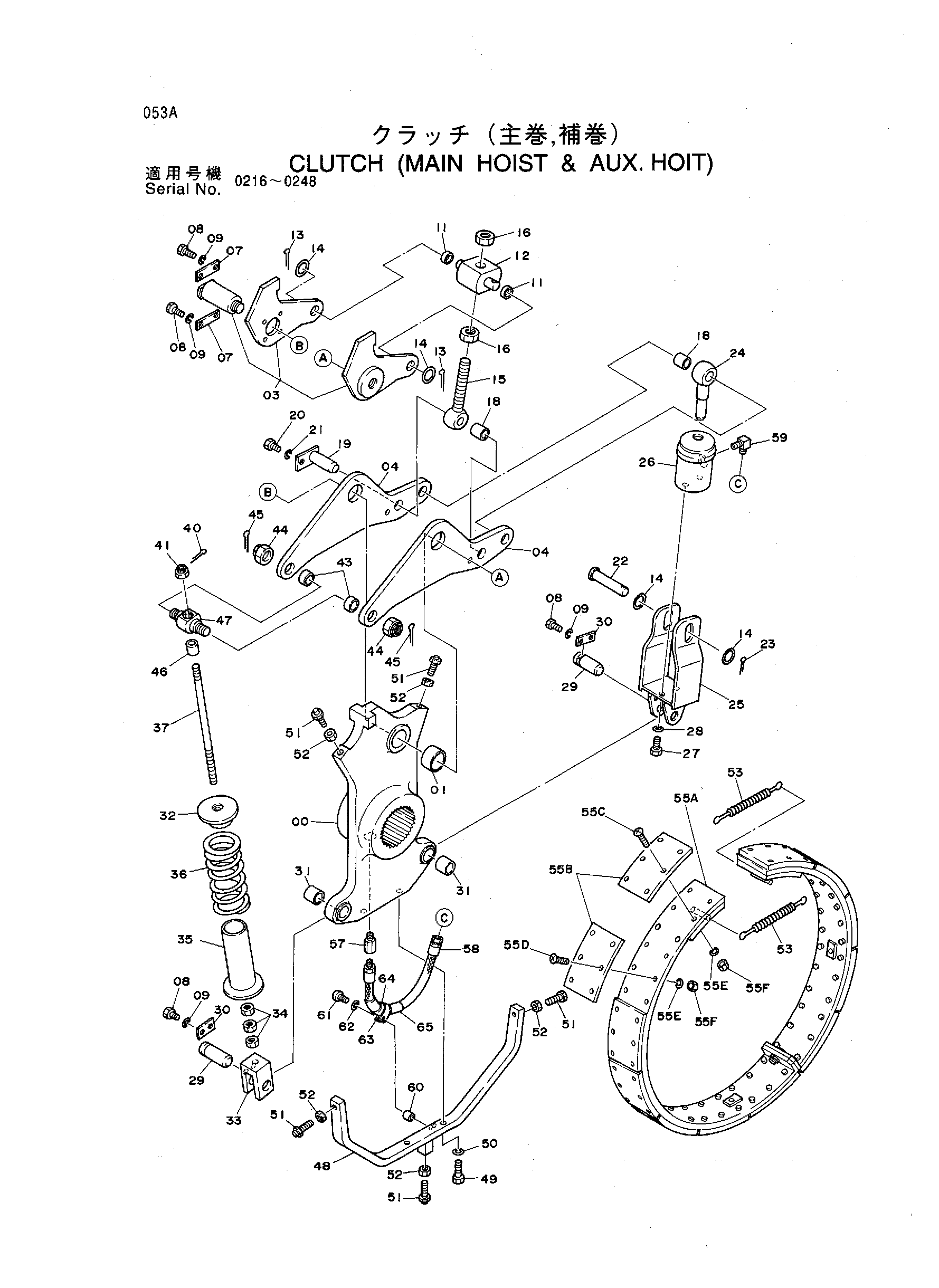

Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм) — HITACHI KH300
Заводская схема «Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1010216 | Дривер муфта | 1 |
| 01 | 4161616 | Втулка | 1 |
| 03 | 8035651 | Рычаг | 1 |
| 04 | 3035517 | Рычаг | 2 |
| 07 | 4189281 | Пластина скальный | 2 |
| 08 | J901228 | Болт | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 11 | 4178442 | Втулка | 2 |
| 12 | 4178395 | Труннион | 1 |
| 13 | A768045 | Шплинт | 2 |
| 14 | A590130 | Шайба | 4 |
| 15 | 4178394 | Болт проушина | 1 |
| 16 | J953030 | Гайка | 2 |
| 18 | 4161618 | Втулка | 2 |
| 19 | 9725364 | Палец | 1 |
| 20 | J901228 | Болт | 1 |
| 21 | A590912 | Пружинная шайба | 1 |
| 22 | 4189278 | Палец | 1 |
| 23 | A765050 | Шплинт | 1 |
| 24 | 4189277 | Шток пусх | 1 |
| 25 | 8035652 | Кронштейн | 1 |
| 26 | 4189446 | Гидроцилиндр масляный | 1 |
| 27 | J901232 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | 4189276 | Палец | 2 |
| 30 | 4189279 | Пластина скальный | 2 |
| 31 | 4182290 | Втулка | 2 |
| 32 | 4190513 | Сиденье | 1 |
| 33 | 4189280 | Концевой вилка | 1 |
| 34 | J951020 | Гайка | 3 |
| 35 | 9725365 | Седло пружины | 1 |
| 36 | 4189460 | Пружина | 1 |
| 37 | 4189283 замена: 4213308 | Шток | 1 |
| 37 | 4213308 | Шток | 1 |
| 40 | A764040 | Шплинт | 1 |
| 41 | M642022 | Корончатая гайка | 1 |
| 43 | 4178443 | Втулка | 2 |
| 44 | 4137247 | Корончатая гайка | 2 |
| 45 | A766063 | Шплинт | 2 |
| 46 | 4190515 | Проставка | 1 |
| 47 | 4190514 | Труннион | 1 |
| 48 | 8033572 | Направляющая лента | 1 |
| 49 | J901655 | Болт | 2 |
| 50 | A590916 | Пружинная шайба | 2 |
| 51 | 4161621 | Болт | 5 |
| 52 | J950016 | Гайка | 5 |
| 53 | 4178496 | Пружина | 2 |
| 55A-F | 9067718 | Лента муфта в сборе | 1 |
| 55A | 6007844 | Лента муфта | 1 |
| 55B | 4098030 | Накладка | 12 |
| 55C | M480845 | Винт | 8 |
| 55D | M480832 | Винт | 64 |
| 55E | A590908 | Пружинная шайба | 72 |
| 55F | M500807 | Гайка | 72 |
| 57 | 485052 замена: 4247619 | Адаптер | 1 |
| 58 | 4074307 | Шланг | 1 |
| 59 | 94-1402 | Угловой штуцер | 1 |
| 60 | 4178397 | Проставка | 1 |
| 61 | M430635 | Винт | 1 |
| 62 | A590906 | Пружинная шайба | 1 |
| 63 | 499316 | Зажим | 1 |
| 64 | 4023275 | Защитный кожух | 1 |
| 65 | 4022702 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
