Барабан вал(дерриккинг) — HITACHI KH300

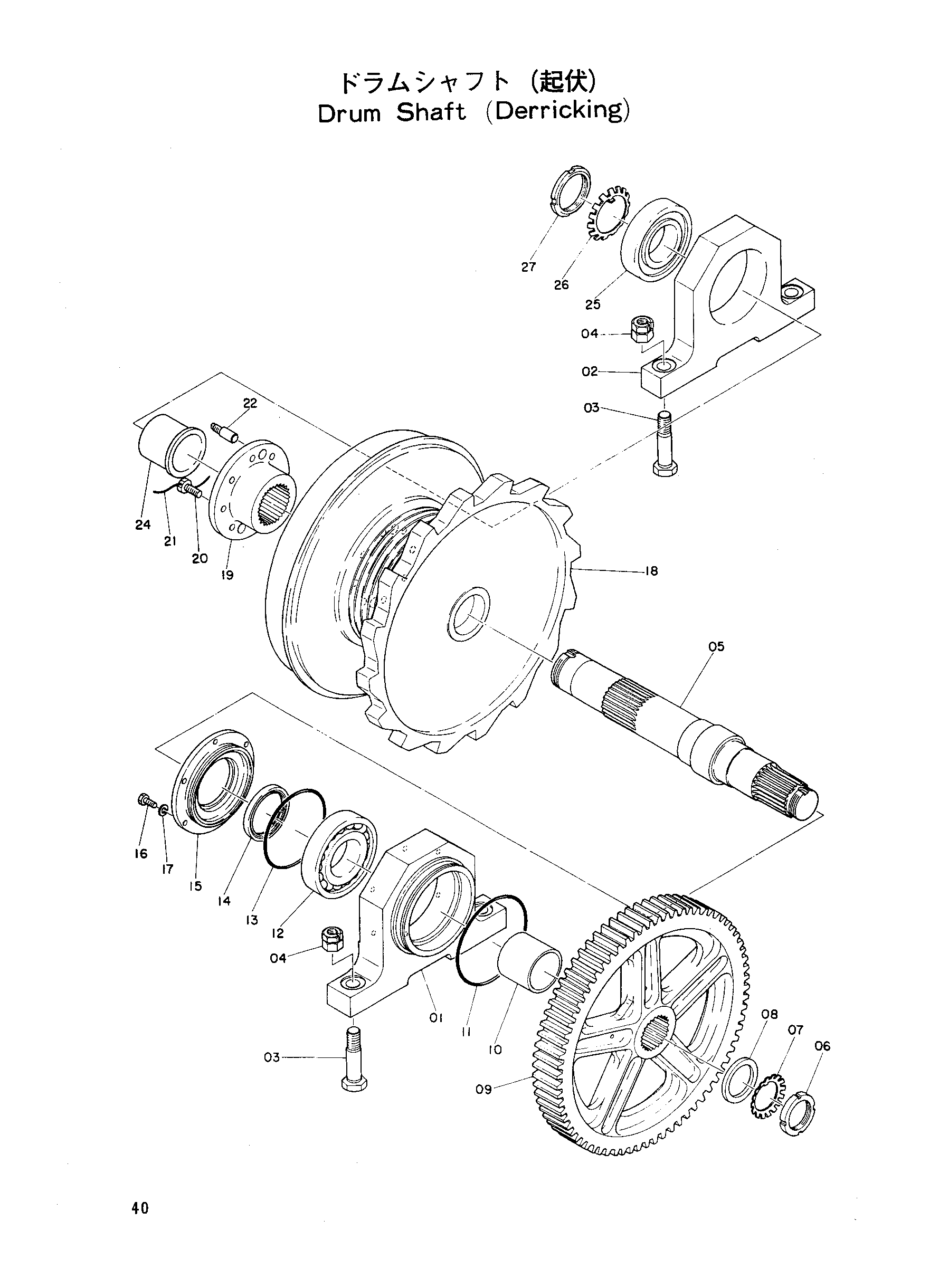

Заводская схема «Барабан вал(дерриккинг)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8002568 | Педестал | 1 |
| 02 | 8007064 | Педестал | 1 |
| 03 | 4033887 | Болт реамер | 4 |
| 04 | 4033888 | Стопорная гайка | 4 |
| 05 | 2001856 | Вал | 1 |
| 06 | Z454943 | Гайка подшипник. | 1 |
| 07 | Z454960 | Шайба подшипник. | 1 |
| 08 | 4022472 | Проставка | 1 |
| 09 | 2001853 | Шестерня | 1 |
| 10 | 4022471 | Проставка | 1 |
| 11 | A810250 | Уплотнительное кольцо | 1 |
| 12 | 4022469 | Подшипник шарик | 1 |
| 13 | A810230 | Уплотнительное кольцо | 1 |
| 14 | 4022467 | Сеал-оил | 1 |
| 15 | 4022466 | Фиксатор | 1 |
| 16 | M111236 | Болт | 6 |
| 17 | A590912 | Пружинная шайба | 6 |
| 18 | 1004278 | Барабан | 1 |
| 19 | 3002830 | Муфта | 1 |
| 20 | M241645 | Болт | 8 |
| 21 | 4042463 | Провод | 1 |
| 22 | 4022470 | Болт реамер | 2 |
| 24 | 4022473 | Проставка | 1 |
| 25 | 4062804 | Подшипник шарик | 1 |
| 26 | Z454963 | Шайба подшипник | 1 |
| 27 | Z454946 | Гайка подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
