Трубопроводы(основной стойка) — HITACHI KH300

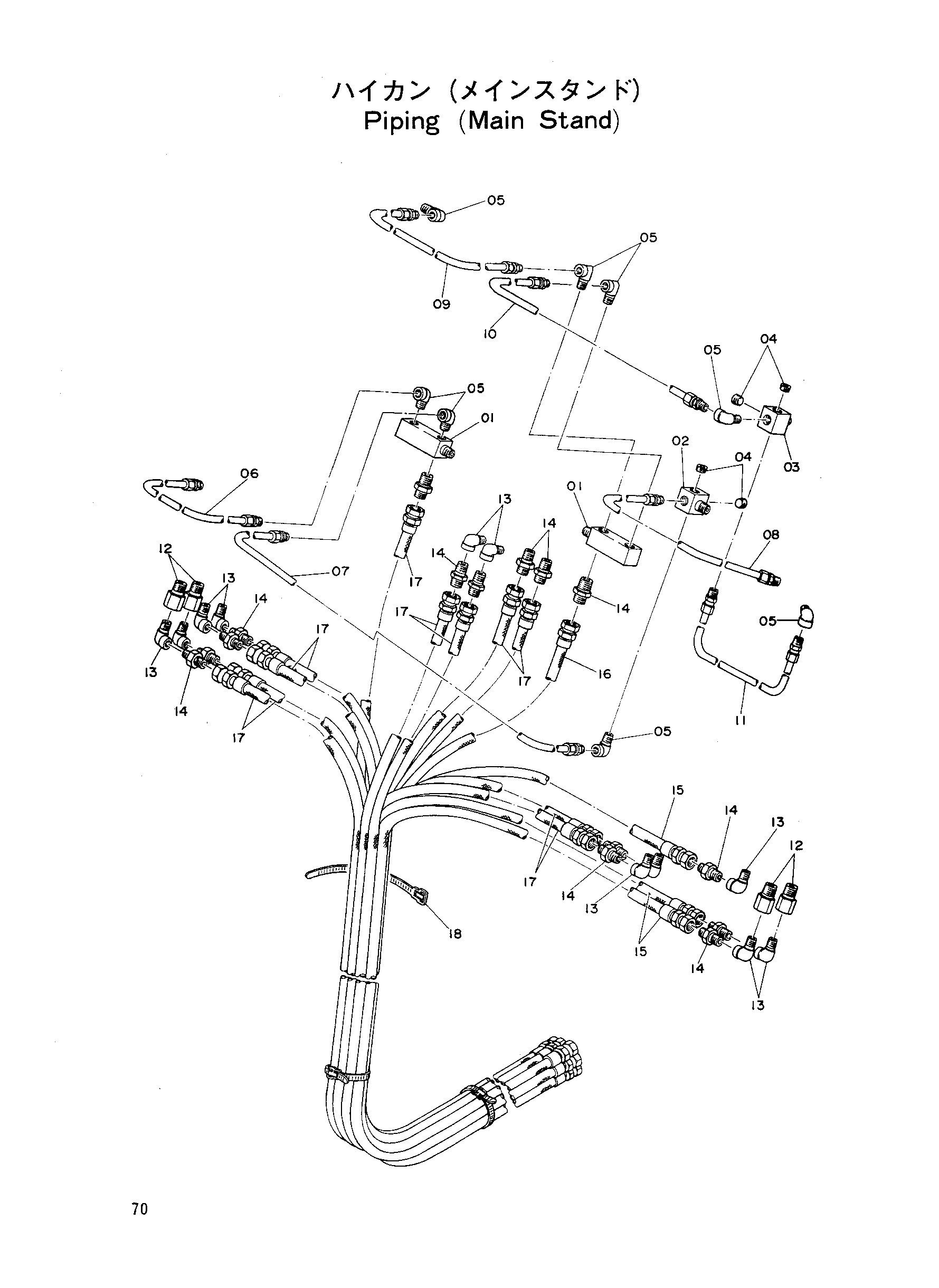

Заводская схема «Трубопроводы(основной стойка)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4069117 | Разъём | 2 |
| 02 | 4030803 | Разъём | 1 |
| 03 | 4034444 | Разъём | 1 |
| 04 | 94-2011 | Пробка | 6 |
| 05 | 94-0630 | Угловой штуцер | 8 |
| 06 | 4020847 | Трубка | 1 |
| 07 | 3021639 | Трубка | 1 |
| 08 | 4030799 | Трубка | 1 |
| 09 | 4020581 | Трубка | 1 |
| 10 | 4030800 | Трубка | 1 |
| 11 | 4030801 | Трубка | 1 |
| 12 | 4015427 | Адаптер | 4 |
| 13 | 94-0630 | Угловой штуцер | 11 |
| 14 | 94-1301 | Адаптер | 13 |
| 15 | 4030804 | Шланг | 3 |
| 16 | 4030805 | Шланг | 1 |
| 17 | 4043584 | Резиновый шланг | 11 |
| 18 | 4055312 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
