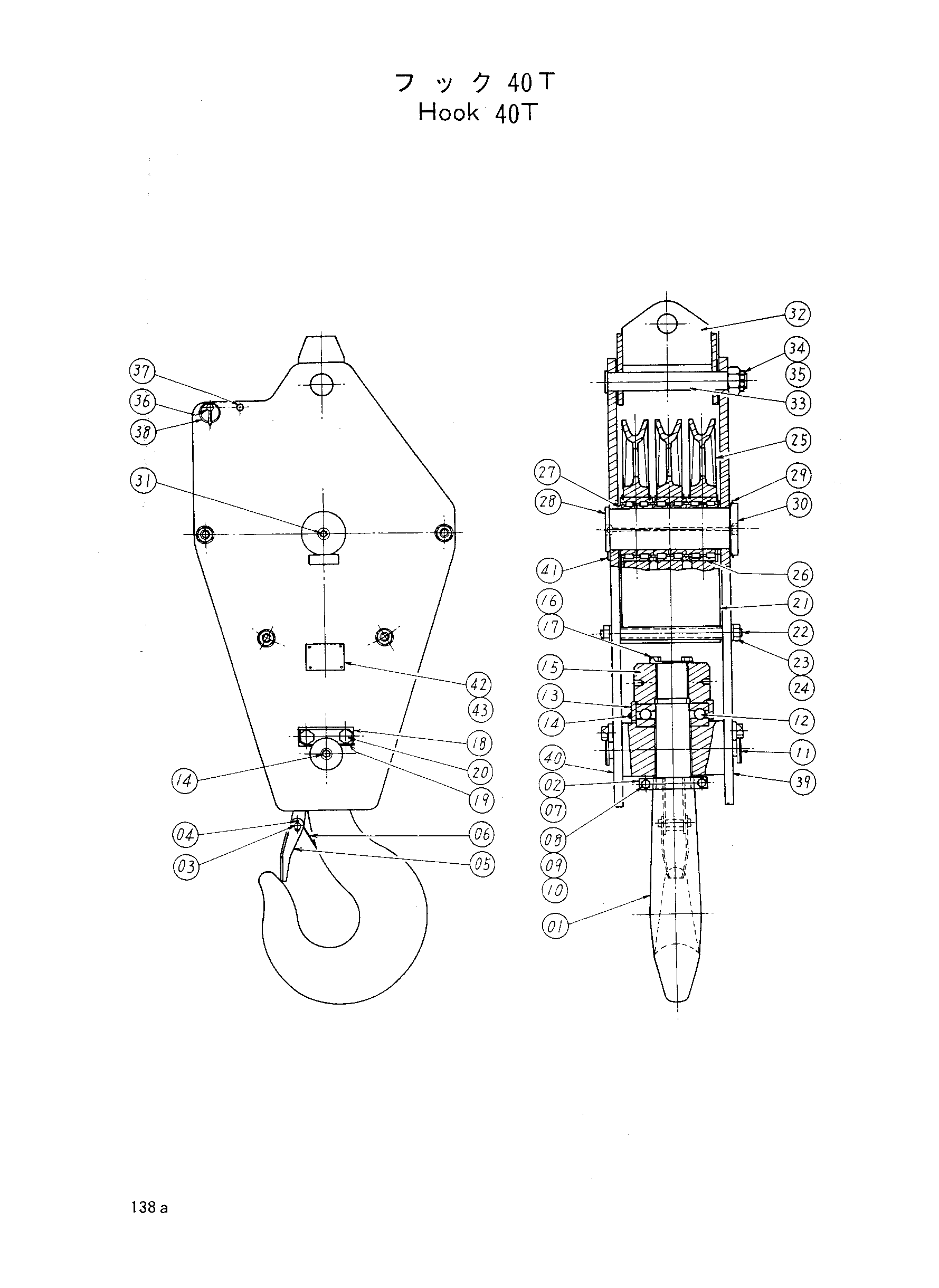

Крюк 40T — HITACHI KH300

Заводская схема «Крюк 40T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2010256	Крюк	1
02	8013876	Лента	1
03	4085589	Палец	1
04	A766036	Шплинт	2
05	9708783	Кронштейн	1
06	4085588	Пружина торсион	1
07	3014561	Лента	1
08	M211240	Болт	2
09	A590912	Пружинная шайба	2
10	M581210	Гайка винг	2
11	3014559	Труннион	1
12	Z956706	Подшипник: шарик	1
13	4087891	Кавер подшипник	1
14	J75481	Штуцер	1
15	4087890	Гайка раунд	1
16	4105625	Стопорная шайба	1
17	4120044	Болт	2
18	4087892	Стопорная пластина	2
19	X4873	Стопорная шайба	2
20	M212040	Болт	4
21	8013888	Направляющая каната	1
22	4087893	Болт	4
23	A590924	Пружинная шайба	8
24	M582419	Гайка	8
25	3010072	Канатный блок	3
26	4044615	Подшипник. каток	3
27	4087952	Проставка	2
28	3014566	Мост	1
29	Z454963	Шайба подшипник	1
30	Z454946	Гайка подшипник	1
31	J75482	Штуцер	2
32	8015113	Тяга	1
33	4091947	Палец	1
34	M534225	Корончатая гайка	1
35	A768080	Шплинт	1
36	9710038	Палец	2
37	A768045	Шплинт	1
38	4001834	Палец	1
39	3014565	Пластина A	1
40	8013889	Пластина B	1
41	4085592	Пластина	1
42	Z495652	Информационная табличка	1
43	M492564	Приводной винт	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
